工业设备用框架式导向导轨结构设计

　　在自动化生产线、非标专机以及各类需要精准直线导向的工位上，这类框架式导轨的应用场景覆盖极广，从工装夹具的滑动定位、物料推送机构的行程导向，到小型执行部件的往复运动承载，都能看到这类结构的身影。不同于常规的光轴导轨或者线性滑轨，这款框架导轨采用一体化的块状基体设计，没有额外的拼接装配结构，从根源上减少了装配累积误差带来的导向精度偏差，尤其适合安装空间紧凑、对导向件刚性要求较高的工位。

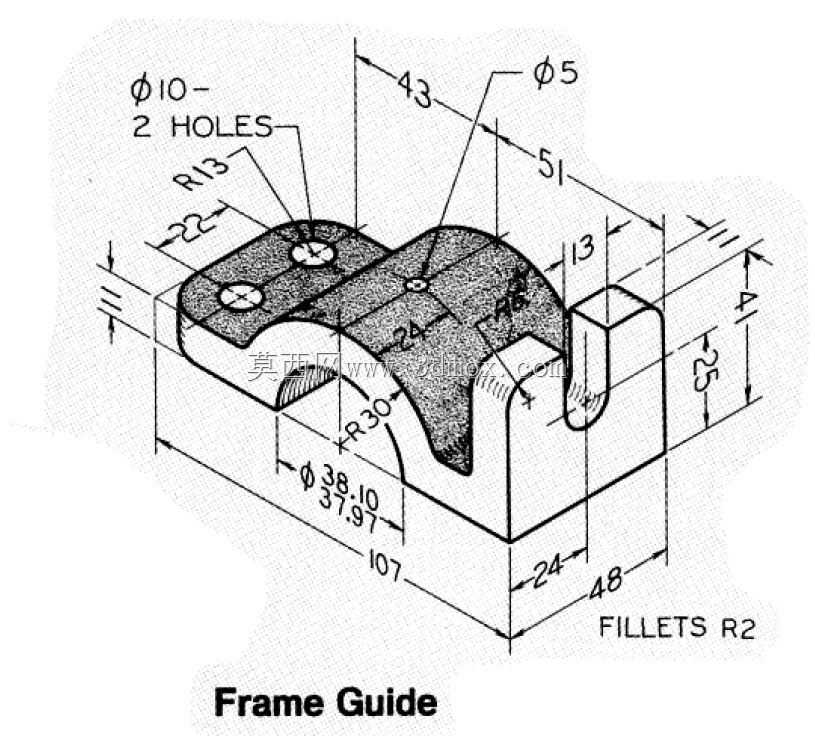

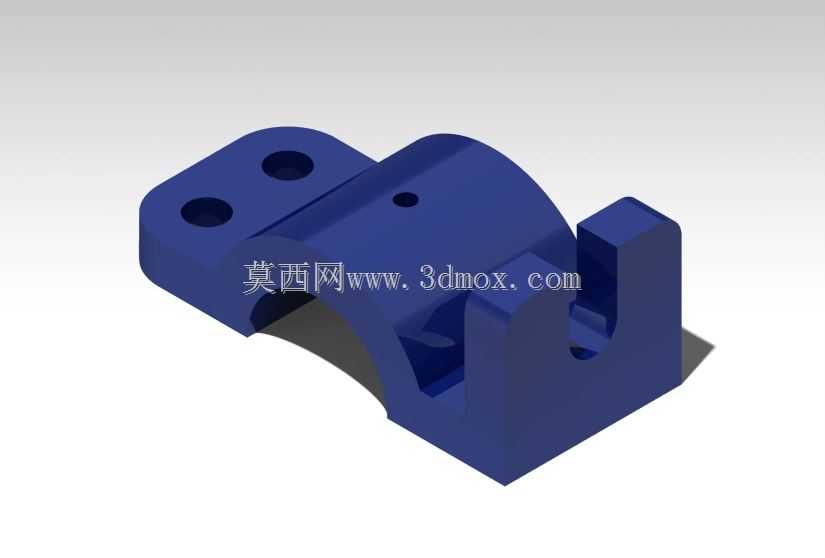

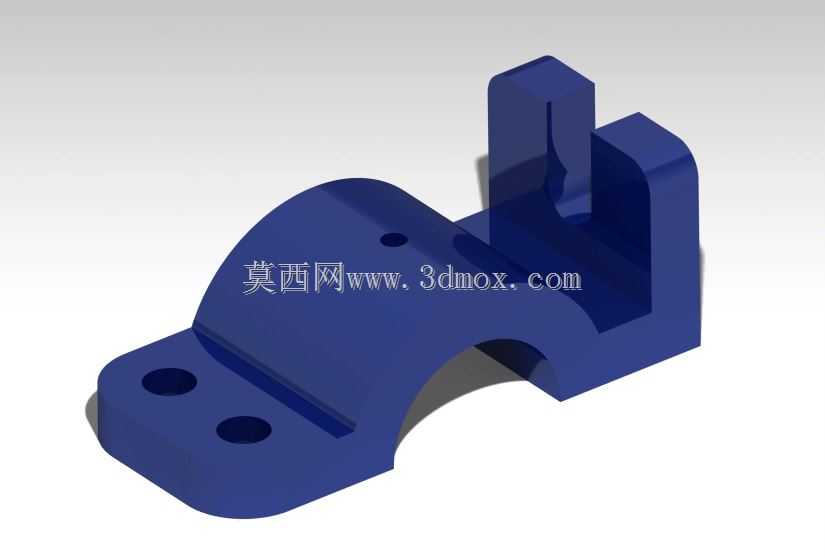

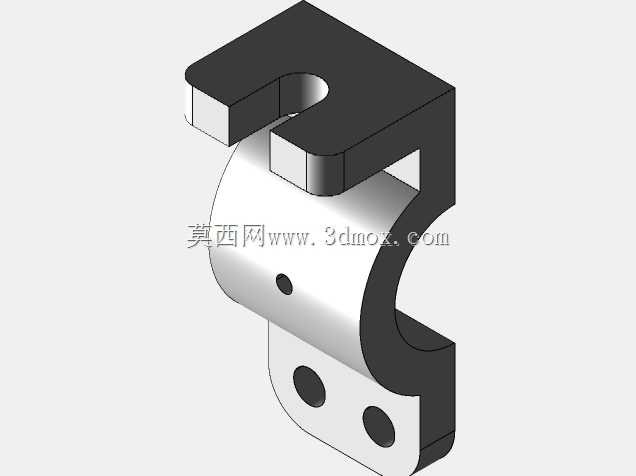

　　从实际功能层面来看，这款导轨的核心作用是为配套的滑动件提供精准的直线运动约束，基体上的两个通孔为安装固定孔，用于将导轨整体锁固在设备的安装基准面上，安装时需要保证两个孔位的连线与设备预设的运动方向平行，避免出现卡滞、滑动阻力不均的问题。基体中部的半圆弧避让槽，是为了适配配套运动部件上的圆柱状结构，在滑动行程内不会出现结构干涉，同时也能减轻导轨自身的重量，降低设备整体的负载。端部的开口卡槽结构是与滑动件配合的导向工作面，卡槽的两个内侧立面为主要的导向接触面，设计时需要严格控制两个立面的平行度以及与安装基准面的垂直度，否则滑动件在运动过程中会出现偏磨，长期运行后导向精度会快速下降。

　　设计这类导轨结构时，首先要明确配套滑动件的行程范围、负载大小以及运动速度，以此确定导轨基体的整体壁厚和导向接触面的宽度。如果是用于轻载高速的往复运动场景，导向接触面的粗糙度需要控制在Ra0.8以下，同时可以在接触面设计润滑脂槽，减少运行过程中的磨损；如果是用于重载低速的定位场景，则需要适当加大基体的壁厚，提升整体刚性，避免受力后出现形变影响导向精度。安装孔的位置设计需要考虑安装时的操作空间，两个孔的间距要足够保证导轨固定后的稳定性，避免在滑动件侧向力作用下出现导轨翘起的问题。卡槽的开口尺寸要与配套滑动件的导向凸台做公差配合，一般选用间隙配合，间隙量控制在0.02mm-0.05mm之间，既保证滑动顺畅，又不会出现过大的晃动间隙。

　　从安装边界来看，这款导轨的整体外形为块状结构，安装时需要在设备基准面上预留出对应长宽的平整安装面，安装面的平面度需要控制在0.02mm以内，避免安装时导轨被强行锁紧后出现形变，导致导向卡槽的形位公差超差。导轨安装后，需要手动推动配套滑动件全程运行，检查是否存在卡滞点，若出现局部阻力过大的情况，需要调整安装螺钉的锁紧力矩，或者配刮安装面，保证滑动全程阻力均匀。另外，导轨的半圆弧避让槽下方需要预留足够的空间，避免配套部件运动到行程端点时与设备其他结构发生碰撞，端部的卡槽入口处可以设计微小的倒角，方便滑动件装配时的导入，减少装配难度。

　　在实际设备调试过程中，这类一体化框架导轨的维护成本远低于拼接式的导向结构，因为没有多余的装配缝隙，不容易进入加工碎屑、粉尘等杂质，日常维护只需要定期在导向接触面涂抹润滑脂即可，不需要频繁调整装配间隙。对于一些有洁净要求的生产工位，这类一体化结构也更容易做表面防护处理，不会出现缝隙积尘难以清理的问题。设计建模过程中，需要重点关注导向工作面的形位公差标注，安装孔的位置度公差，以及各个转角处的圆角处理，避免应力集中导致导轨在长期受交变载荷的情况下出现开裂问题，尤其是卡槽与基体连接的根部位置，需要设计足够的过渡圆角，分散应力集中点，提升结构的疲劳强度。
