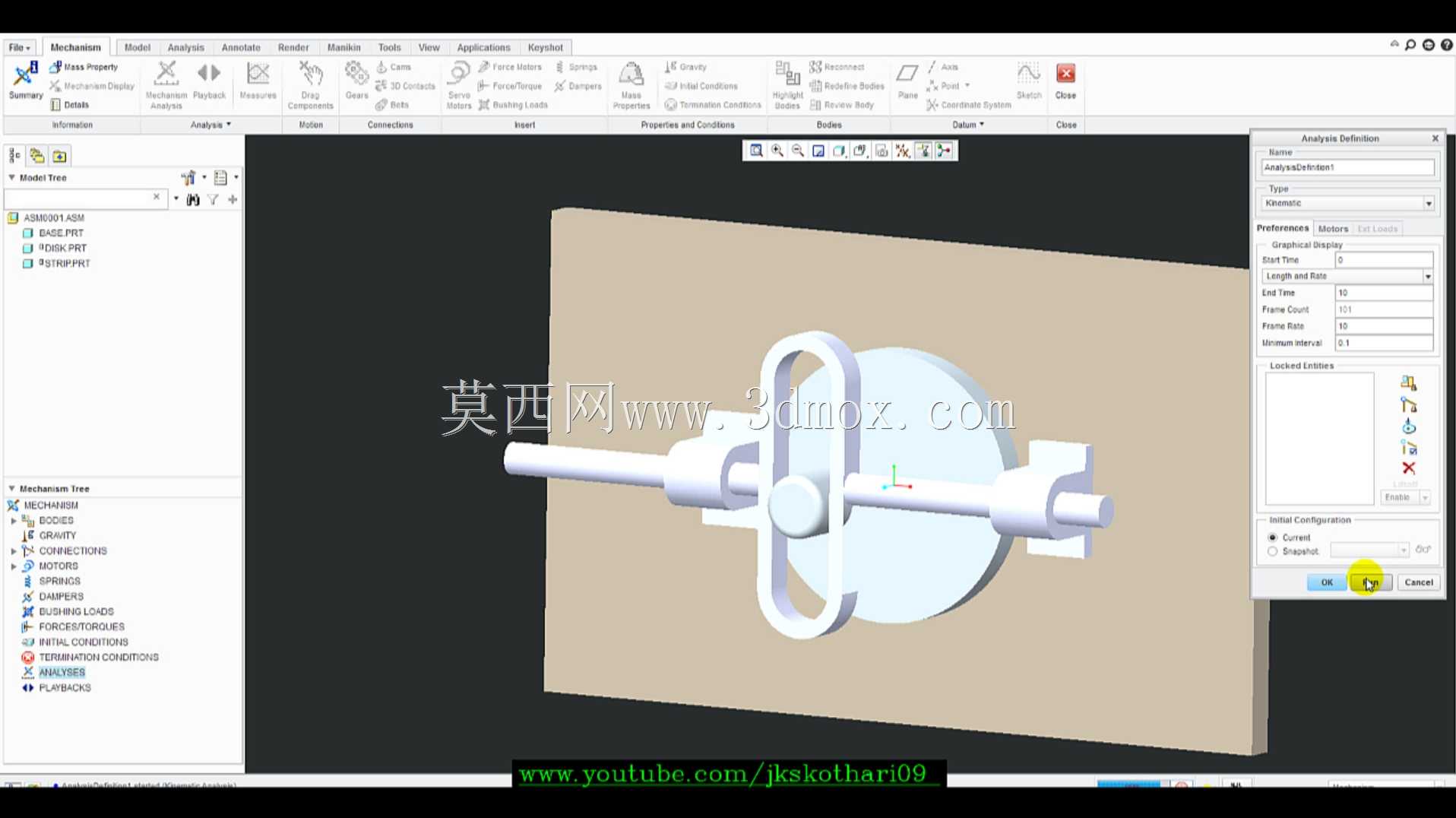

Scotch-Yoke正弦运动转换机构结构

在自动化往复进给、包装设备横封驱动、纺织机械导纱摆杆这类需要将连续旋转输入转化为纯直线简谐运动输出的工位上，Scotch-Yoke结构的应用占比一直不低，相比曲柄滑块结构，它没有连杆铰接带来的侧向分力波动，从动件的运动规律完全由曲柄回转半径决定，运动学曲线是标准正弦函数，加速度连续无突变，高速运行时的冲击载荷远小于同行程的曲柄滑块组件。这套机构的核心组成包含偏心曲柄销、开式矩形滑槽轭架、直线导向支承、输出轴段四个部分，设计时首先要根据目标工位的往复行程确定曲柄偏心距，行程值为偏心距的两倍，这个参数直接决定轭架滑槽的有效开口长度，滑槽长度需要预留至少15%的余量，避免曲柄销运转到上下止点时与滑槽端面发生硬接触。曲柄销与轭架滑槽的配合面需要考虑耐磨设计，通常会在销体外圈加装滚针轴承套，将滑动摩擦转化为滚动摩擦，降低长期运行后的磨损量，滑槽的两个平行内壁需要保证平面度与平行度公差控制在0.02mm以内，否则运行中会出现卡滞、异响，甚至导致从动件运动轨迹偏移。轭架部分与输出轴采用一体式刚性连接，输出轴的支承需要选用两个直线轴承跨距布置，跨距长度不小于输出轴直径的4倍，保证轴系做往复运动时不会出现偏转，输出轴的端部可以根据实际安装需求设计成法兰连接、外螺纹连接或者键槽连接形式，适配不同的末端执行件安装。安装边界方面，整套机构的输入轴与输出轴呈空间垂直布置，输入轴的回转中心需要与轭架滑槽的对称中心线完全重合，同轴度公差不超过0.03mm，否则会导致运动过程中曲柄销与滑槽侧壁出现偏磨，缩短组件使用寿命。输入侧的动力源通常搭配伺服电机或者调速电机，根据工位的往复频次需求调整输入转速，由于该机构的运动规律是确定的正弦曲线，不需要额外添加凸轮轮廓加工工序，加工成本低于盘形凸轮往复机构，在中低速轻载的往复运动工位上性价比优势明显。设计过程中需要做运动干涉校验，当曲柄回转到与轭架轴线平行的位置时，要确认曲柄臂不会与轭架的安装基板、导向支承座发生碰撞，基板上需要预留输入轴的穿装孔位，孔位与输入轴轴承座的配合采用H7/h6公差，保证输入轴回转的同轴度。轭架的滑槽宽度与曲柄销轴承套的外径采用间隙配合，间隙值控制在0.01-0.03mm之间，间隙过大会导致运动换向时存在回程间隙，影响末端工位的定位精度，间隙过小则会增大摩擦阻力，提升驱动功率损耗。在实际工况应用中，这类机构常被用在小行程高频次的往复动作场景，比如小型冲床的进给驱动、包装线的推料机构、测试设备的正弦振动加载模块，相比其他运动转换结构，它的零件数量更少，装配环节的调整工作量更小，只需要保证输入轴与轭架的对中精度，不需要复杂的连杆间隙调整工序。另外在设计时要考虑润滑结构，滑槽与曲柄销的配合面需要预留润滑脂注油通道，定期补充润滑脂降低磨损，对于有防尘需求的工况，可以在轭架外侧加装防尘折布罩，避免加工碎屑、粉尘进入滑槽配合面，造成配合面划伤。整套机构的外形轮廓根据行程大小会有差异，常规100mm行程的版本，主体安装基板的尺寸大概在200mm*180mm左右，输出轴的伸出长度可以根据安装空间调整，输入轴端可以加装同步带轮或者联轴器直接与动力源连接，不需要额外的减速组件时，直接搭配电机即可实现稳定的简谐往复运动输出。
