菱形管材公路自行车车架结构设计

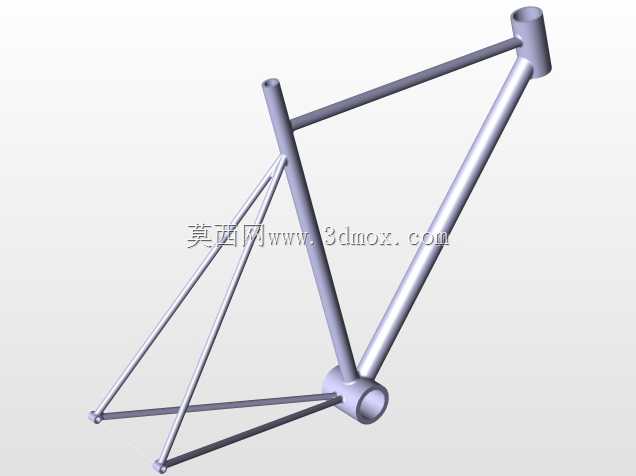

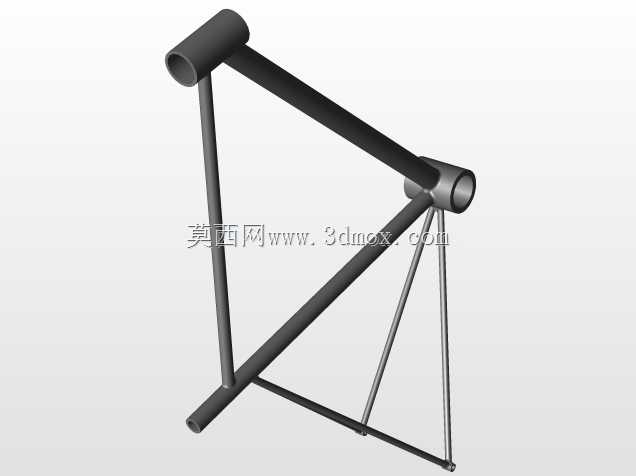

　　日常通勤、公路骑行场景下的自行车核心承载部件，车架作为整车的安装基体，承担着骑行过程中所有载荷的传递与分散作用，无论是骑手的体重载荷、路面颠簸带来的冲击载荷，还是骑行过程中转向、制动产生的交变载荷，都需要通过车架的管材结构完成传导，最终分散到各个连接节点，避免局部应力集中导致的结构失效。这款车架采用经典的菱形双三角结构布局，是经过长期骑行验证的成熟构型，上管、下管、座管、后上叉、后下叉五根核心管材通过焊接节点连接，前侧头管位置用于安装前叉与转向组件，五通位置用于安装曲柄、牙盘与中轴组件，后侧尾勾位置用于安装后轮轴组件，座管位置用于安装座杆与坐垫，所有安装位的同轴度、平行度公差都需要严格控制，才能保证整车装配后骑行顺畅，不会出现蹭碟、

　　链条偏磨、转向卡滞等问题。从设计思路来看，这款车架优先考虑了结构刚性与重量的平衡，管材采用等径圆管构型，在满足日常通勤、休闲骑行的强度要求前提下，尽可能简化管材加工工艺，降低生产制造的难度，适合批量生产加工。头管位置的长度与内径尺寸匹配常规制式的碗组规格，不需要特殊定制配件即可完成前叉的装配，五通位置采用标准的螺纹五通规格，适配市面上绝大多数民用级中轴与牙盘组件，后开档尺寸匹配常规民用自行车的后轮花鼓规格，不需要额外调整即可完成轮组安装。在安装边界方面，这款车架的立管角度、头管角度都经过优化，适配身高160cm到180cm区间的骑手使用，上管的水平长度控制在常规通勤车的合理区间，骑行时的伸展角度符合人体工学要求，

　　长时间骑行不会出现腰部、腕部过度疲劳的问题。后下叉的长度控制兼顾了骑行的刚性与滤震性能，较短的后下叉可以提升踩踏时的力传递效率，让骑手的踩踏动力更直接地传递到后轮，同时适当的后叉长度也能过滤一部分路面传来的细碎颠簸，提升骑行的舒适感。管材连接的焊接节点位置都做了应力分散设计，避免焊缝位置出现直角应力集中，在长期交变载荷作用下不容易出现焊缝开裂的问题，头管与上管、下管的连接位置采用了加大的接触焊接面，提升转向位置的结构强度，应对颠簸路面冲击时不会出现头管变形的问题。五通位置作为踩踏力的核心传递节点，与下管、座管、后下叉的连接位置都做了结构加强，保证大力踩踏时车架不会出现明显的形变，避免踩踏力的损耗。

　　后上叉与后下叉的连接位置预留了标准的刹车安装位，适配常规的圈刹组件安装，不需要额外焊接转换座即可完成刹车系统的装配。座管位置的内径匹配常规制式的座杆规格，用户可以根据自身的骑行习惯调整坐垫的高度与前后位置，适配不同的骑行姿势需求。这款车架的结构设计没有采用复杂的异型管、一体成型等特殊工艺，所有管材都可以通过常规的金属管材切割、焊接工艺完成加工，生产门槛低，维修替换方便，哪怕是日常使用中出现单根管材的变形损坏，也可以通过替换管材、重新焊接的方式完成修复，不需要整体更换车架，大幅降低了用户的后期使用维护成本。从实际使用场景来看，这款车架既可以用于组装日常通勤代步的民用自行车，也可以用于组装休闲骑行的入门级公路自行车，结构稳定可靠，配件通用性强，不需要特殊的定制配件即可完成整车的组装调试，对于自行车DIY爱好者、小型自行车组装厂商来说，都是非常实用的基础承载结构。在建模过程中，所有管材的中心线都严格按照菱形几何构型布置，各个安装位的尺寸都遵循通用的自行车配件标准，装配时不会出现干涉问题，头管的轴线角度、座管的轴线角度都经过反复校核，保证整车的骑行几何符合常规使用需求，不会出现骑行时操控过于灵活或者过于迟钝的问题。
