埃舍尔结参数化曲面结构三维设计

　　在机械结构的创意衍生设计、空间机构原理验证以及工业美学构件开发场景中，这类空间结型曲面构件常作为传动路径演示载体、异形连接结构原型或是工业产品外观造型的核心参考，其连续顺滑的空间曲面形态，既可以用来验证多段曲线连续拼接的边界约束逻辑，也能为特种管线排布、柔性传动导向结构的设计提供空间路径参考。从实际工程应用角度看，这类连续闭合的空间曲面结构，不存在尖锐的应力集中拐点，曲面过渡全程保持G2以上连续，在作为流体导向构件使用时，能够有效降低介质流经路径时的紊流概率，减少沿程阻力损失；如果作为装饰性工业构件使用，其一体化的曲面形态无需额外拼接焊缝，表面处理工序更易实现均匀的镀层或喷涂效果，后期维护时也不存在拼接缝隙积尘、积液的问题。

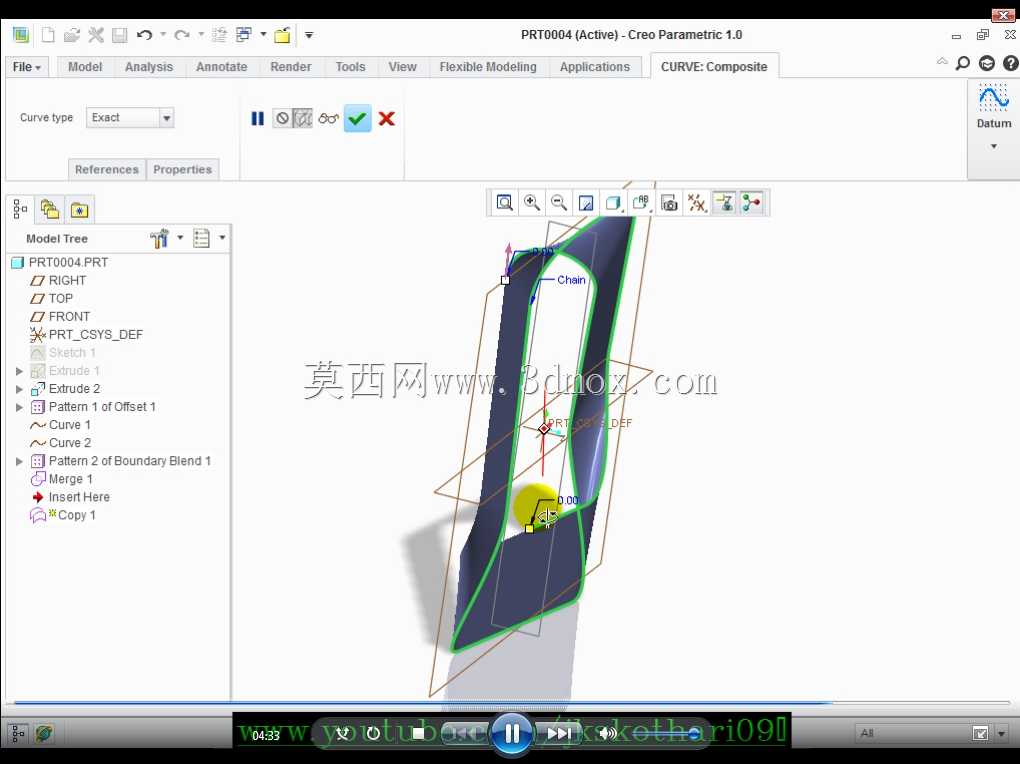

　　设计这类空间结型结构时，核心思路是先搭建空间骨架曲线，通过多段基准曲线的约束定位，确定每一段曲面的走向边界，再通过边界混合、曲面合并的方式逐步构建整体形态，过程中需要反复校验每一段曲面的曲率变化，避免出现曲面褶皱、法向反转的问题，同时要保证整个闭合结构的首尾衔接处曲面偏差控制在工程允许的公差范围内，不会出现错位、台阶等影响曲面连续性的缺陷。从安装边界的角度考虑，这类曲面构件在实际配套使用时，需要预留足够的空间避让周边的刚性结构，其空间投影的外轮廓边界要提前和配套设备的安装腔体做干涉校验，尤其是曲面弯折幅度较大的区域，要预留出足够的安装操作空间，避免装配过程中出现工具无法到达操作位的问题。在结构强度校核环节，

　　这类连续曲面结构的受力传递路径是沿着曲面走向均匀分散的，相比同截面尺寸的直角弯折构件，其抗扭、抗形变能力有明显优势，在承受交变载荷的场景下，曲面过渡区域的应力集中系数更低，能够有效延长构件的疲劳使用寿命。建模过程中采用参数化驱动的逻辑，所有骨架曲线的定位尺寸、曲面的偏移量都设置为可调整的参数，后续如果需要调整结型的空间尺寸、曲面厚度，只需要修改对应参数即可快速生成新的结构形态，不需要重新从零开始搭建曲面，能够大幅提升衍生设计的效率。对于从事曲面建模、异形结构设计的工程师来说，这类空间结型结构的建模练习，能够有效提升对空间曲线约束、曲面连续拼接、边界条件控制的实操能力，掌握这类多段曲面合并的技巧后，可以将相关逻辑迁移到异形管道、

　　工业造型外壳、特种传动凸轮等实际工业产品的设计工作中，解决复杂空间曲面构建时容易出现的曲面畸变、连续性不足等常见问题。在实际生产落地环节，这类曲面结构如果采用金属材质加工，可以通过五轴铣削或者3D打印的方式实现毛坯成型，后续再通过抛光、表面处理达到设计要求的表面粗糙度；如果采用非金属材质，也可以通过注塑、吸塑等工艺实现批量生产，前提是建模阶段就提前考虑好拔模角度、壁厚均匀性等工艺要求，避免后期生产时出现脱模困难、壁厚不均导致的缩痕等问题。
