多工况适配异形多孔机器人夹持测试块

　　在工业机器人末端执行器的研发与出厂校验环节，夹持性能的多维度验证一直是容易被忽略却直接影响产线良率的核心步骤，这款异形测试块正是针对多场景夹持验证需求设计的专用校验构件，可覆盖绝大多数不规则零件的夹持模拟场景，无需为每类待加工零件单独制作测试样件。

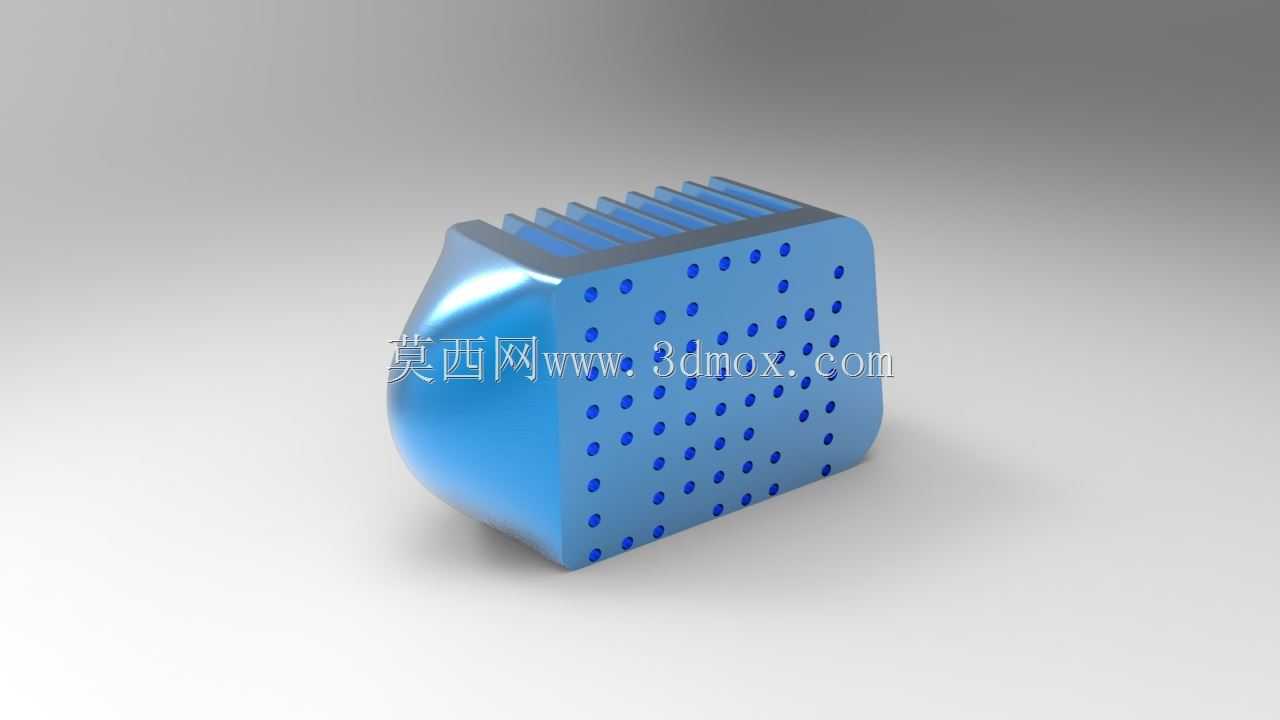

　　从结构设计逻辑来看，构件主体采用非对称的异形轮廓，一侧为大曲率圆弧过渡的自由曲面，该曲面的曲率变化范围覆盖了常见薄壁冲压件、注塑壳体的外轮廓曲率区间，可用于验证夹指在非平面接触状态下的自适应贴合能力，检查夹指软质包覆层是否会在曲面接触时出现滑移、压接应力集中的问题，避免实际生产中夹取曲面壳体类零件时出现掉件、表面夹伤的情况。构件另一侧为带密集阵列孔的平直立面，所有孔位采用非等径、非规则间距的排布方式，孔径从靠近圆弧侧的大尺寸逐步向端部递减，最小孔径可适配细小针状夹指的插入定位测试，非规则排布的孔位可模拟多孔类零件如散热壳体、安装支架的表面特征，验证夹指在避让孔位时的定位精度，以及夹指端面接触带孔表面时的压力分布均匀性，排查因孔位导致的接触面积不足引发的夹持失效问题。

　　构件顶部设计有连续的梯形齿状凸起结构，齿形的角度与齿距匹配常见梯形槽类零件的轮廓特征，可用于验证夹指卡入梯形槽时的对中精度，以及齿面咬合时的夹持力输出是否稳定，模拟阶梯轴类、带安装槽结构件的夹持场景。构件端部设计有内凹的V形定位槽，槽口角度适配常见锥形零件、小直径轴类零件的V形夹持需求，可测试V形夹指的对中误差，以及锥形零件夹持时的轴向防滑移能力。

　　在安装边界与尺寸适配方面，构件整体采用一体化实心结构，重心刻意设计为偏离几何中心的非平衡状态，质量分布沿圆弧侧偏重，可模拟实际生产中重心偏移类零件的夹持动态特性，验证夹持器在带载移动、急停动作下的动态夹持力是否足够，避免因工件偏重导致的转动、掉落问题。构件的整体外轮廓尺寸控制在常规小型夹持器的开合行程范围内，平直立面的平面度、圆弧面的轮廓度均按照校验工装的精度要求设计，可作为夹持器重复定位精度测试的基准件，配合百分表即可完成夹指开合重复精度、夹持位置偏移量的检测。

　　实际应用中，该测试块可安装在夹持测试工作台的标准定位孔位上，无需额外制作专用夹具，单次装夹即可完成曲面贴合、多孔面接触、梯形槽咬合、V形定位、偏心负载夹持这五类常见夹持场景的性能验证，大幅缩短夹持器的出厂校验周期，也可用于夹指磨损后的性能复检，判断夹指是否需要更换包覆层或调整夹持力参数。针对多手爪的快换夹持工作站，该测试块还可用于验证不同手爪切换后的夹持位置一致性，排查快换机构的重复定位误差对手爪夹持精度的影响，覆盖从夹持器研发测试、产线调试到日常运维的全流程校验需求。
