三级啮合齿轮系减速传动结构

　　这套齿轮系减速结构，核心是通过三级不同齿数的圆柱齿轮啮合，实现输入高转速到输出低转速的转换，同时放大输出扭矩，适配各类需要低转速大扭矩输出的工业传动场景。在轻工输送线、小型自动化专机、实验室传动试验台这类对安装空间有严格限制的场合，这类紧凑布局的齿轮减速结构应用十分广泛，相比蜗轮蜗杆减速结构，它的传动效率更高，长期连续运转的发热控制表现更好，也不会出现蜗轮副磨损后反向间隙快速增大的问题。

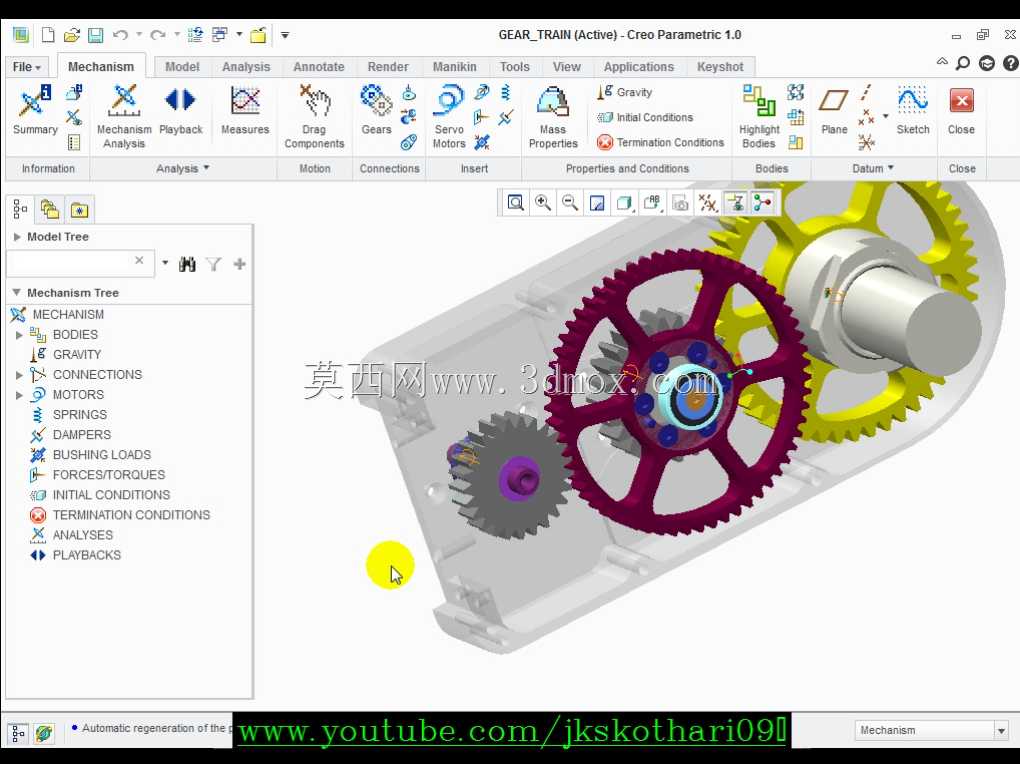

　　从结构布局来看，输入轴端连接小模数直齿圆柱齿轮，直接和中间轴上的大直径从动齿轮啮合完成第一级减速，中间轴同轴线布置的小直径齿轮再和输出轴端的大直径紫红色齿轮啮合完成第二级减速，最外侧黄色齿轮为辅助输出或预留的动力取出口，可根据实际设备需求连接额外的负载单元，比如给设备的润滑系统、冷却风机提供动力，不需要额外加装独立驱动电机，能进一步压缩整套设备的结构体积。整个齿轮组全部封装在半透明的工程塑料或铸铝箱体内部，箱体侧壁预留了轴承安装位，每根传动轴的两端都通过深沟球轴承支撑在箱体上，既可以保证齿轮啮合的同轴度，避免轴系受径向力出现挠曲变形导致啮合偏载，也能阻挡外界粉尘、切削液进入啮合区域，同时储存润滑脂实现齿轮副的长期免维护润滑。

　　设计这套结构的时候，首先要根据负载端需要的额定输出扭矩、输入电机的额定转速，计算出总传动比，再按照等强度原则把总传动比合理分配到每一级啮合副上，避免单级传动比过大导致大齿轮直径超出箱体安装边界。齿轮的模数选择要结合齿面接触强度和齿根弯曲强度计算，小齿轮因为啮合频次更高，齿面需要做高频淬火处理提升硬度，大齿轮可以采用调质处理，保证软硬齿面配对，降低长期运转的磨损速率。轴系设计时要校核每根轴的挠度，尤其是中间轴因为同时承受两个齿轮的啮合力，径向载荷最大，轴径要比输入轴适当放大，轴承选型要同时考虑径向载荷和少量轴向窜动的余量，避免齿轮运转时出现端面摩擦。

　　安装边界方面，这套结构的箱体采用剖分式设计，上下箱体通过螺栓连接，输入轴和输出轴都从箱体同一侧伸出，轴端预留了标准键槽，可直接通过联轴器连接驱动电机和负载端，不需要额外做轴转接。箱体底部预留了四个安装固定孔，孔位间距按照通用小型减速机的安装尺寸设计，可以直接替换同功率段的其他标准减速部件，不需要重新加工设备的安装台面。齿轮啮合的侧隙控制在0.02-0.05mm之间，既可以补偿热膨胀带来的尺寸变化，也能保证传动精度，不会出现正反转切换时的空程误差过大问题。在实际装配时，需要通过调整轴承端盖的垫片厚度来控制轴系的轴向窜动量，保证所有齿轮都处于全齿宽啮合状态，避免出现局部齿面受力过大导致的断齿、点蚀问题。日常维护时只需要定期通过箱体上的注油孔补充润滑脂，不需要拆解箱体，维护成本很低。
