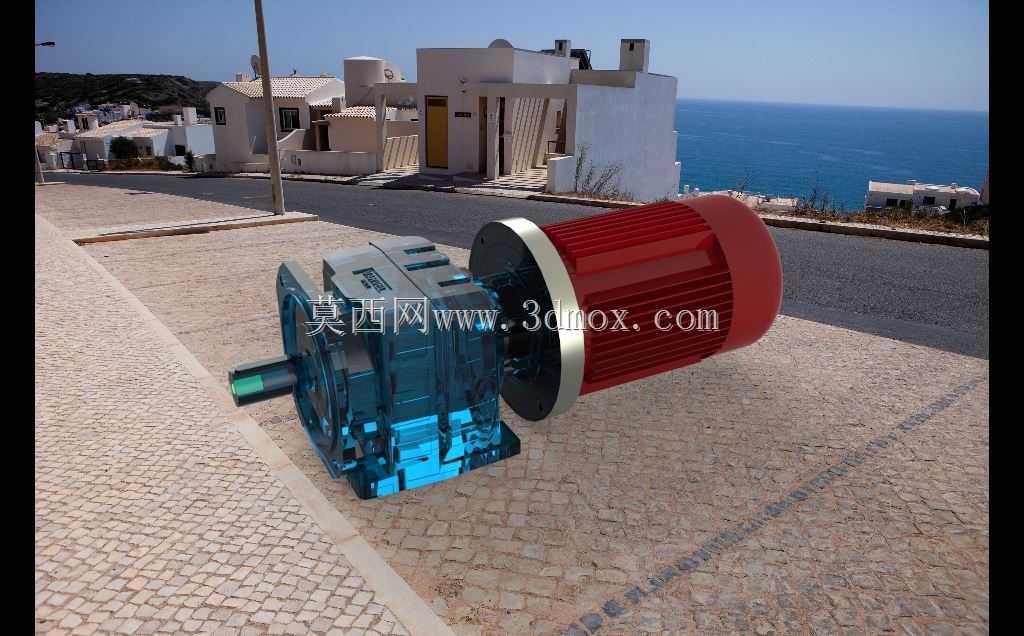

同轴式斜齿轮减速电机传动结构

这套传动结构的核心应用场景覆盖了轻工输送、建材加工、小型物料搬运等多个需要低转速大扭矩输出的工业环节，在皮带输送机驱动端、小型搅拌装置动力输入端、自动化生产线辊道驱动位都能见到同类型结构的实际部署。从实际用途来看，它的核心作用是匹配驱动电机的高转速输出特性，通过内部齿轮副的啮合传动完成转速降低、扭矩放大的动力转换，同时可以根据不同工况的传动比需求，调整内部齿轮组的齿数搭配，适配不同负载端的转速要求。

从功能特性上拆解，这套结构采用电机与齿轮箱直连的同轴布局，输入端直接对接电机转子输出轴，省去了额外的联轴器连接结构，既缩减了整体安装占用的轴向空间，也减少了中间连接环节带来的传动效率损耗。齿轮箱内部采用斜齿轮啮合设计，相比直齿轮传动，斜齿轮的轮齿啮合过程是逐步切入切出的，传动过程更平稳，冲击、振动和噪声都能得到有效控制，同时重合度更大的啮合特性也让单齿承受的载荷更小，能有效提升齿轮副的承载能力与使用寿命。箱体部分采用一体化铸造成型的刚性结构，轴承安装位的加工精度经过同轴度校准，能保证齿轮啮合时的中心距偏差控制在允许范围内，避免因安装错位导致的轮齿偏磨、传动卡滞问题。输出轴端采用标准轴径设计，带键槽的轴头结构可以直接配套联轴器、链轮、带轮等传动连接件，不需要额外做轴头改装，能缩短现场安装的调整周期。

设计思路上，这套结构优先考虑了通用场景下的安装适配性，齿轮箱的安装脚采用对称分布的螺栓孔设计，既可以水平卧式安装在设备基座平面上，也可以通过转接法兰适配立式安装的工况场景。润滑结构采用油浴式润滑设计，箱体内腔预留了标准油位的注油、排油接口，日常维护时不需要完全拆解箱体，就能完成润滑油的更换操作，降低了后期运维的工作量。密封结构在输入轴、输出轴的伸出端都采用了双唇口油封设计，既能防止箱体内的润滑油泄漏，也能阻挡外部环境的粉尘、水汽进入箱体内部，避免齿轮油被污染导致的轮齿磨损加剧问题。

外形尺寸与安装边界方面，这套结构的整体轴向长度控制在适配常规0.75kW到3kW功率段电机的尺寸范围内，最大外径不超过同功率独立电机加联轴器连接减速机的组合尺寸，安装脚的螺栓孔中心距符合通用小型减速机的安装尺寸规范，可以直接替换同规格的老旧减速传动组件，不需要对原有设备的安装基座做二次打孔改造。径向方向上，齿轮箱的箱体侧面预留了足够的散热筋结构，自然散热条件下就能满足连续工况下的热平衡要求，不需要额外加装冷却风扇或者冷却管路。输出轴的伸出长度经过匹配设计，在配套标准厚度的传动连接件时，轴端挡圈的安装位不会和连接件发生干涉，同时轴肩的定位尺寸能保证传动件的轴向定位精度，避免运转过程中出现传动件轴向窜动的问题。在实际选型匹配时，只需要核对负载端的额定扭矩、输出转速以及安装尺寸要求，就能直接适配对应的工况，不需要对内部结构做定制化修改，通用化程度较高，能覆盖多数中小功率传动场景的使用需求。
