离心泵蜗壳式壳体结构三维设计

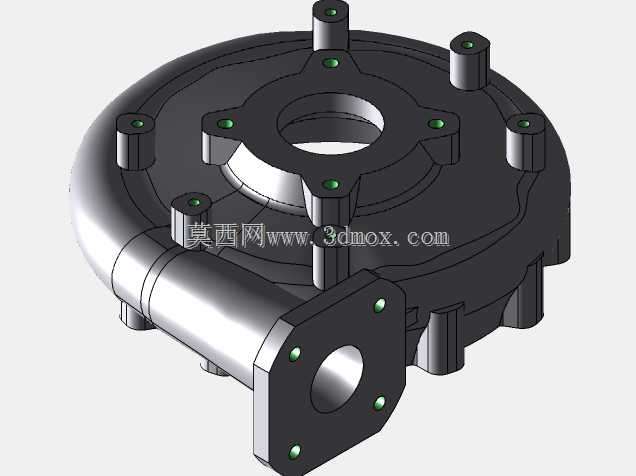

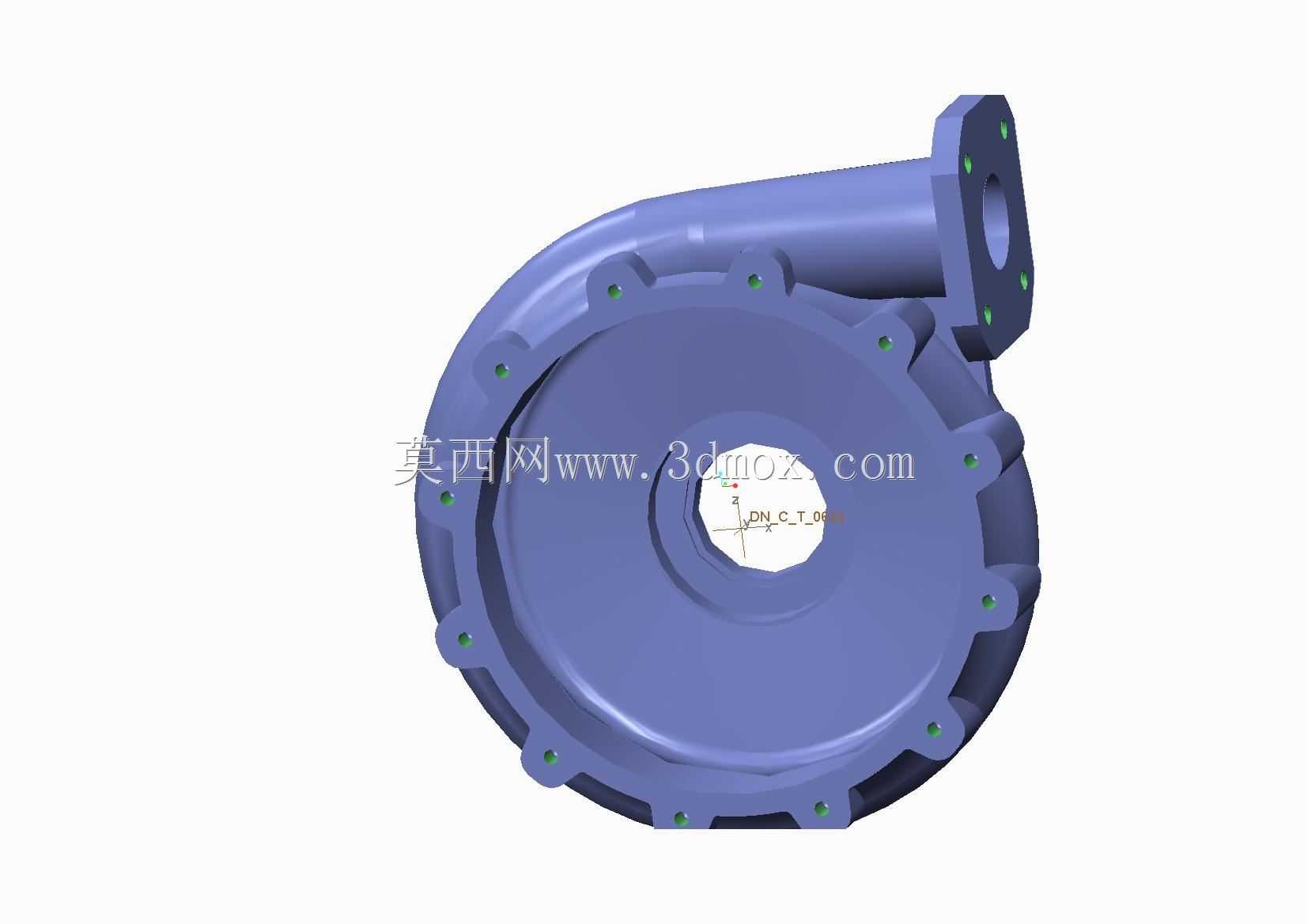

在流体输送场景中，离心泵作为通用流体输送核心设备，广泛应用于市政供水、工业循环水、化工介质输送、农田排灌等多个领域，而泵壳作为离心泵的核心承压与导流部件，其结构设计直接决定泵组的运行效率、承压能力与运行稳定性。本次呈现的离心泵壳体采用经典的螺旋形蜗壳结构，整体为蜗形流道构型，区别于导叶式泵体的多级泵结构，该结构适配单级单吸离心泵的使用需求，能够在叶轮高速旋转甩出介质后，通过截面渐变的蜗形流道，将叶轮输出的高速流体动能逐步转化为压力能，同时最大限度降低流道内的水力损失，减少湍流、涡流带来的能量耗散与运行振动。从结构细节来看，泵壳的正面设置有圆形的叶轮安装腔，腔体外缘均匀布置一圈螺栓连接孔，用于和泵盖进行密封紧固，连接孔的位置度公差需要严格控制，保证装配后泵盖与泵壳的结合面密封均匀，避免高压介质从结合面泄漏；每个连接孔周边都设计有凸台结构，既可以增强连接部位的局部刚性，避免螺栓紧固时壳体局部应力过大导致开裂，也能在不额外增加整体壁厚的前提下，保证连接强度，控制铸件整体重量。泵壳侧上方延伸出锥形的出口法兰段，法兰端面同样布置有对应的螺栓连接孔，用于和出口管路进行对接，出口段的流道从蜗壳末端开始逐步过渡为圆形截面，和管路通径匹配，避免流道截面突变带来的局部阻力损失。在实际工程应用中，这类蜗壳式泵壳通常采用铸铁铸造后精加工成型，流道部分需要做打磨处理，降低壁面粗糙度，减少介质流动时的摩擦损失；壳体的壁厚设计需要兼顾承压能力与铸造工艺性，不同压力等级的泵壳壁厚会对应调整，同时在蜗壳的断面转折处设计合理的铸造圆角，避免铸造过程中出现应力集中、冷隔、缩孔等铸件缺陷。从安装边界来看，泵壳的安装定位需要和叶轮、泵轴、密封组件的安装基准匹配，叶轮安装腔的中心与泵轴的同轴度是核心形位公差要求，一旦同轴度超差，会导致叶轮运行时和泵壳产生摩擦，同时引发泵组振动超标，缩短轴承与机械密封的使用寿命。蜗壳的流道截面变化遵循等速度矩设计原则，从隔舌位置开始，流道过流面积沿着叶轮旋转方向逐步均匀扩大，保证流体在蜗壳内流动时速度分布均匀，避免局部流速过高导致的水力冲击，尤其是隔舌部位的间隙与角度设计，直接影响泵的性能曲线驼峰、运行噪音与效率，间隙过小容易引发液流冲击隔舌产生振动与噪音，间隙过大则会增加流道内的回流损失，降低泵的整体运行效率。在结构设计阶段，还需要考虑泵壳的介质兼容性，针对输送清水、腐蚀性化工介质、含颗粒污水等不同介质场景，泵壳的材质会对应调整为普通铸铁、不锈钢、双相钢等不同材质，对应的壁厚与防腐处理方式也会有所区别；同时壳体上会预留相应的密封安装位、放气螺孔、放水螺孔等辅助结构，方便泵组启动前排气、检修时排空壳体内残留介质。这类蜗壳泵壳的结构设计，需要平衡水力性能、结构强度、铸造工艺性、装配便利性多个维度的要求，比如连接法兰的螺栓孔分布要符合管路法兰的通用标准，方便现场管路对接；壳体的外部加强筋布置要合理，既提升壳体整体刚性，承受管路传递的载荷与内部介质压力，又不会导致铸造时出现壁厚不均的问题。在实际选型匹配时，泵壳的通径、叶轮腔尺寸需要和对应规格的叶轮匹配，不同比转速的叶轮对应的蜗壳断面参数也存在差异，不能随意混配，否则会导致泵的运行点偏离设计高效区，出现效率下降、电机过载、汽蚀余量不达标等问题。
