越野车型卧式圆柱燃油储供结构

在非铺装路面行驶的越野场景中，燃油供给系统的可靠性直接决定车辆的穿越半径与复杂地形通行能力，这款卧式圆柱结构的燃油储供部件，正是针对越野车型底盘布局特点开发的专用储油结构。不同于乘用轿车常用的异形吹塑油箱，圆柱罐体的结构形式在同等壁厚下拥有更高的结构强度，能够承受越野行驶中飞石冲击、底盘剐蹭、车身扭转带来的外力载荷，避免极端工况下罐体破裂引发的燃油泄漏风险。

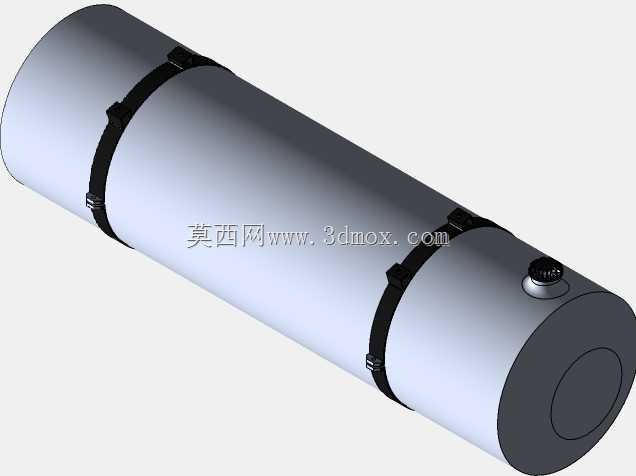

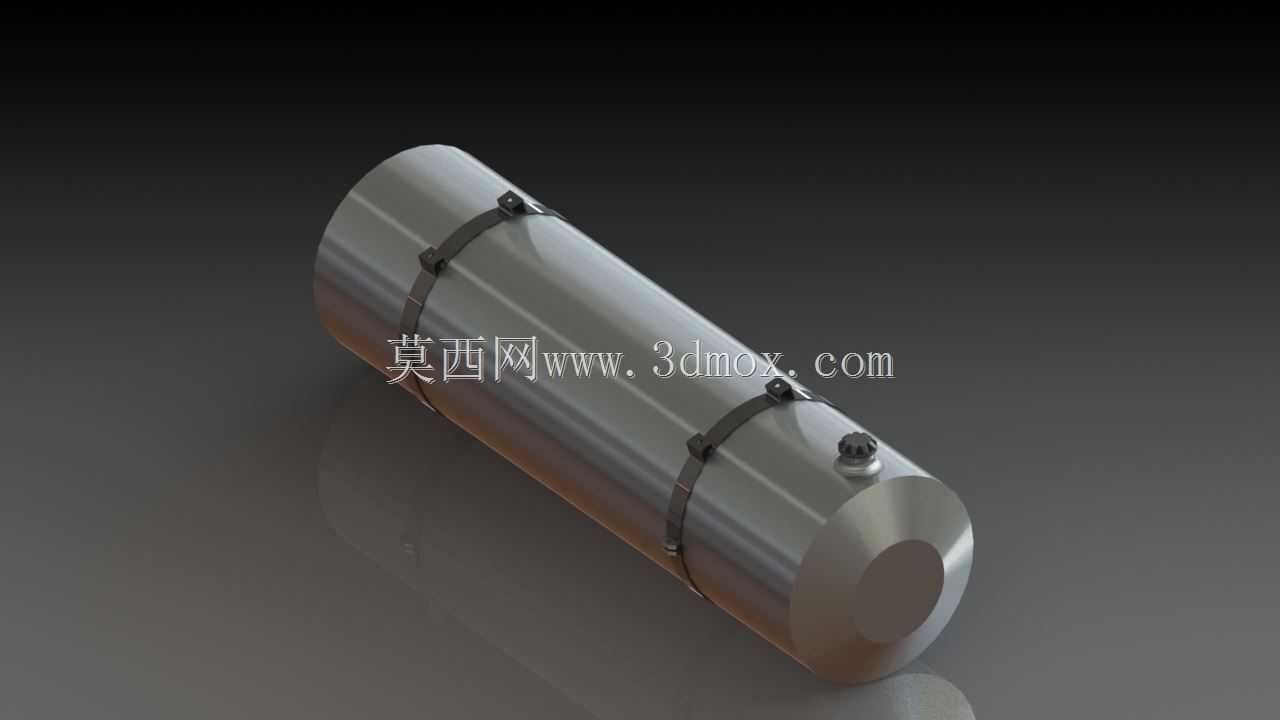

从实际使用场景来看，越野车辆在穿越过程中常面临大角度爬坡、侧倾、颠簸跳跃等极端姿态，这款罐体的卧式布局能够将燃油重心控制在较低位置，有效降低整车质心高度，提升侧倾稳定性；罐体两端采用冲压成型的椭圆封头结构，相比平端盖拥有更好的抗形变能力，在内部燃油晃动冲击、外界温度变化引发的内部压力波动下，不会出现端盖焊缝开裂的问题。罐体表面设置的多组环形箍带安装位，是设计阶段针对越野工况做的专项优化：箍带与罐体之间预留了缓冲垫的安装间隙，能够过滤行驶中传递到罐体的高频振动，避免长期振动导致的安装点疲劳断裂，同时多组箍带的固定方式能够将罐体载荷均匀分布到底盘安装梁上，不会出现单点应力集中的问题。

设计过程中首先明确了底盘安装的边界约束：越野车型底盘两侧的传动轴、排气系统、悬架摆臂运动空间已经占用了大部分横向空间，因此选择直径较小的长圆柱结构，能够顺着底盘纵梁方向布置，充分利用纵梁内侧的闲置空间，不会与周边运动部件发生干涉。罐体顶部设置的燃油加注口、油量传感器安装位、燃油泵安装法兰都做了凸起的加强结构，避免安装密封面在罐体形变时出现密封失效；同时加注口的位置经过反复校核，在车辆最大侧倾角状态下，加注口的高度仍然高于燃油液面最高位置，不会出现加油时反喷、行驶中溢油的问题。

考虑到越野场景中燃油晃动的剧烈程度，罐体内部并非完全中空结构，设计阶段预留了防浪板的安装卡槽，多道横向防浪板能够将罐体内部的储油空间分隔为多个连通的腔室，大幅削弱车辆加减速、侧倾时燃油的剧烈晃动，既能够降低晃动产生的噪音，也能避免燃油大幅偏移导致的油泵吸空问题，保证大角度倾斜状态下的连续供油稳定性。安装点的位置设置在罐体两侧的加强筋位置，所有安装孔位的同轴度、孔距公差都按照底盘件的装配要求做了严格控制，能够直接适配对应车型的底盘安装支架，不需要现场额外打孔修改。

罐体表面的防腐处理工艺也适配越野使用场景，整体做了多层防腐涂层处理，能够抵御泥水、盐碱、砂石冲刷的侵蚀，在长期户外使用场景下不会出现涂层脱落、罐体锈蚀的问题。端部的封头位置预留了排污口安装位，能够定期排出沉积在罐体底部的水分与杂质，避免杂质进入燃油系统导致喷油嘴堵塞、油泵损坏，降低恶劣燃油品质下的故障概率。不同于改装市场常见的自制副油箱，这款结构的所有转角、焊缝位置都做了应力释放处理，在持续的振动载荷下不会出现应力集中导致的开裂问题，所有接口的尺寸都符合整车燃油系统的通用标准，能够直接对接原车的燃油管路、通气系统，不需要额外做转接改装。

在实际选型匹配过程中，这款罐体的长度、直径参数可以根据不同车型的底盘剩余空间做等比例调整，箍带的安装位置也可以根据底盘横梁的分布做对应偏移，保证安装点能够直接固定在底盘的结构梁上，不需要额外焊接支架破坏底盘原有结构强度。通气系统的接口设计在罐体最高位置，能够保证在任何液位下都不会出现燃油堵塞通气管的问题，保证罐体内外压力平衡，避免燃油泵工作时罐内形成负压导致供油不畅，也能避免温度升高时罐内压力过高导致的燃油泄漏。
