越野车车架转向支撑固定结构设计

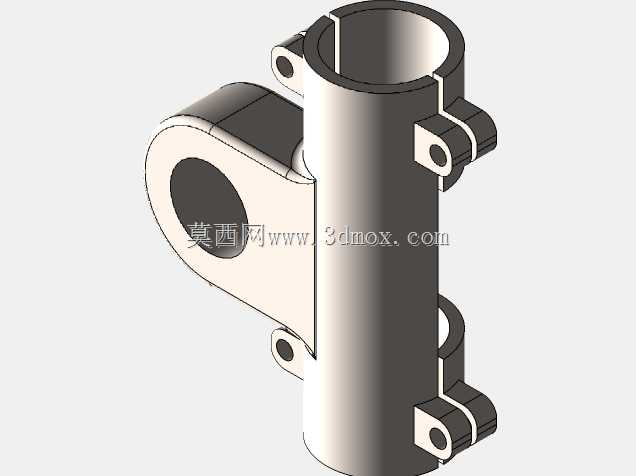

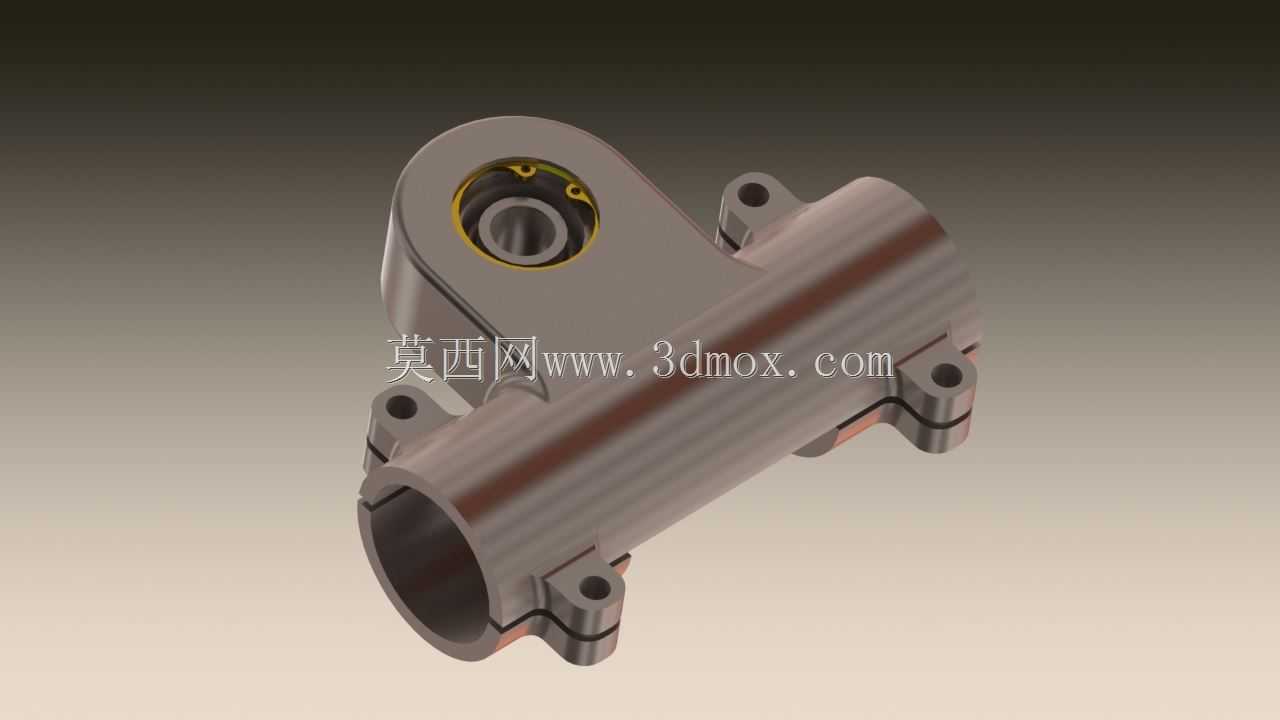

　　在非铺装路面行驶的越野车辆，转向系统的安装刚性直接决定操控反馈的精准度与极限工况下的结构可靠性，方向盘支架作为连接转向管柱与车架主体的核心承载构件，需要同时兼顾安装定位精度、动态载荷缓冲与周边部件避让需求。该支撑结构采用一体化铸造成型的主体构型，主体段设置大口径通孔用于穿装转向管柱总成，孔位内壁预留轴承安装台阶，可直接适配标准尺寸的转向管柱深沟球轴承，避免额外加装轴套带来的装配累积误差。支架上部的偏心凸台结构集成了转向角度传感器的安装点位，凸台内孔与主通孔的同轴度公差控制在0.02mm以内，保证转向角度信号采集的准确性，不会因支架形变出现信号偏差。

　　从安装边界来看，支架主体的圆柱段外径根据车架安装套管的内径做匹配设计，装配时可直接嵌入车架预设的安装座内，周向分布的四个带通孔凸耳分别对应车架上的焊接螺母点位，安装螺栓采用M8规格的8.8级高强度螺栓，凸耳端面与支架主体的过渡位置设置R3的铸造圆角，分散螺栓预紧力与动态载荷带来的应力集中，避免越野工况下频繁颠簸导致的凸耳断裂问题。支架侧面延伸的安装臂用于固定转向线束与防尘护套卡扣，安装臂的厚度设置为5mm，既保证足够的夹持刚性，又不会过多占用转向管柱周边的布置空间，给转向万向节的活动行程留出足够余量，避免方向盘打满行程时出现结构干涉。

　　设计过程中针对越野场景的载荷特性做了针对性优化，主体壁厚从常规乘用车辆的4mm提升至6mm，材料选用ZL104铸造铝合金，经过T6热处理后抗拉强度不低于220MPa，在保证结构强度的同时控制整体重量，不会给车架前部带来过多的簧下质量负担。支架的受力路径做了连续化处理，从上部转向管柱承载点到下部车架安装点的力传递路径没有出现截面突变，经过有限元仿真验证，在承受1200N的方向盘侧向冲击力时，支架最大形变量不超过0.15mm，最大应力值低于材料屈服强度的60%，满足极端越野工况下的强度要求。

　　实际装车应用中，该支架可适配多数硬派越野车型的转向系统改装与原厂替换需求，安装时无需对车架原有安装点位做二次加工，直接对位锁紧螺栓即可完成装配，上部的轴承安装位可兼容带助力与不带助力的两种转向管柱配置，凸台位置的传感器安装孔位预留了通用安装尺寸，无需额外打孔即可适配不同品牌的转向角度传感器。支架外表面做了喷塑防锈处理，可抵御越野场景下泥水、盐碱的腐蚀，延长部件的使用寿命，在连续颠簸的非铺装路面行驶时，支架的高刚性特质可有效减少转向系统的旷量，让方向盘的操控反馈更直接，提升越野驾驶时的操控精准度，同时避免长期冲击载荷下出现的支架开裂、转向位移等安全隐患。
