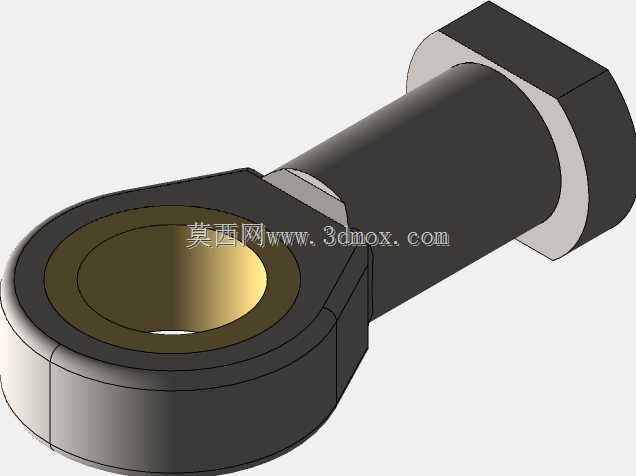

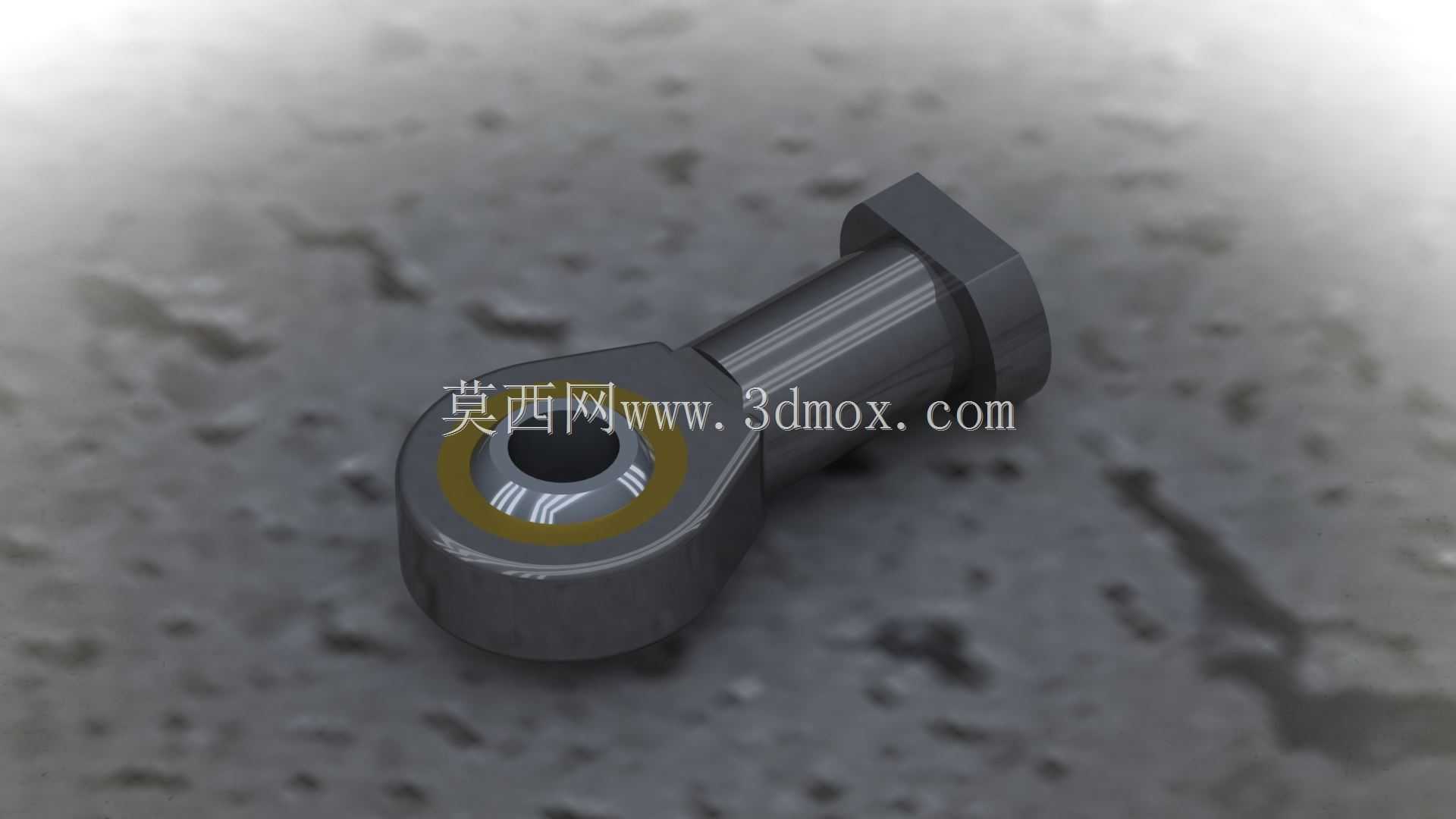

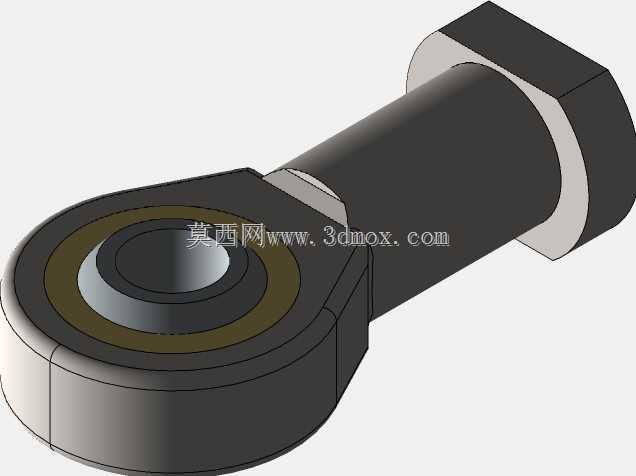

矿山设备用M6内螺纹杆端关节结构

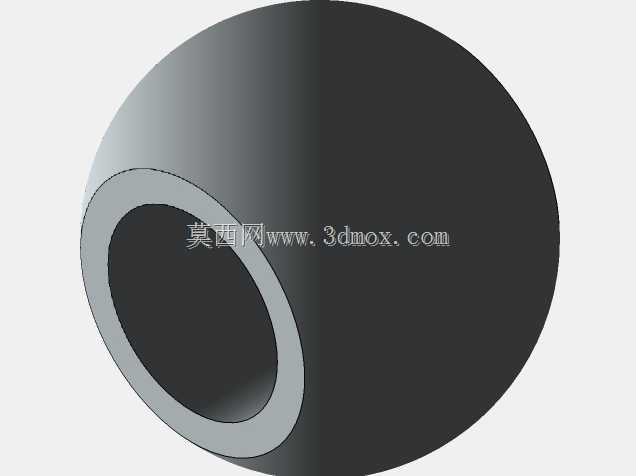

在矿山采掘、输送类设备的连杆传动机构中，这类带内螺纹的杆端铰接件是承担动载荷传递、补偿安装与运行偏差的核心连接件，日常多配套在液压操纵杆、制动连杆、料门启闭机构这类需要小角度摆动、同时存在轴向尺寸微调需求的传动链路里。不同于外螺纹杆端需要额外配套锁紧螺母固定的结构，M6规格的内螺纹孔可以直接旋合在对应规格的调节螺杆上，安装时通过旋转杆端本身就能调整连杆的总工作长度，省去了锁紧垫片、备母这类额外附件，在井下这类维修空间受限的作业场景里，能大幅缩短拆装调整的作业时长。从结构设计逻辑来看，杆端的头部采用整体式自润滑轴承嵌装结构，内环与杆身采用一体化锻造毛坯加工，避免了分体压装结构在冲击载荷下出现内环松脱的风险，轴承内圈的球面配合可以在±6°的摆角范围内自动补偿连杆的安装同轴度误差，抵消设备运行中机架振动带来的附加径向力，避免连杆杆身出现附加弯曲应力。杆身部分采用六角台与圆柱段结合的外形，六角台的对边尺寸匹配标准M6螺栓的扳手开口，安装调整时可以用普通开口扳手直接卡持施力，不需要额外设计工装卡位；圆柱段的外径与头部轴承外圈的外径保持合理的台阶差，既保证了杆身的抗弯截面模量，也不会因为直径过大和相邻的连杆叉耳发生运动干涉。内螺纹的加工深度严格匹配M6螺纹的标准旋合长度要求，螺纹末端设计有退刀槽，避免螺杆旋入到底时出现螺纹牙型挤压变形，同时退刀槽的位置避开了杆身与六角台的应力集中截面，保证螺纹连接段的疲劳强度能满足矿山设备频繁启停、冲击载荷的工况要求。头部轴承的内孔宽度比配套销轴的直径大0.2mm，安装时销轴可以顺畅穿入，同时预留的间隙能容纳润滑脂的存储空间，在长期缺乏维护的井下工况下，嵌装的自润滑材料层可以在无额外补脂的情况下保证数千小时的摆动运行不出现卡滞。安装边界方面，该杆端的总长度控制在常规M6杆端的标准尺寸范围内，头部的最大外径不超过20mm，安装时相邻构件的避让半径只需要大于头部半径3mm即可，不会占用过多的机构布置空间；铰接点的中心到杆身内螺纹端面的距离经过优化，在保证螺纹旋合长度足够的前提下，尽可能缩短了悬臂长度，降低了摆动时杆身受到的弯矩载荷。在实际选型适配时，这类杆端可以直接替换同规格的进口杆端轴承，不需要修改相邻连杆的安装尺寸，螺纹的公差带采用6H标准，和普通6g精度的外螺纹螺杆可以实现顺畅旋合，不需要额外的配作加工。建模过程中，球面轴承的配合面采用相切约束完全贴合，螺纹部分采用真实牙型建模而非贴图示意，能直接导出工程图标注所有形位公差，包括头部轴承内孔与杆身螺纹的同轴度、端面跳动等关键精度要求，加工时可以直接参考模型的尺寸参数编制数控加工程序，不需要二次测绘转换。
