大排量越野车辆双叉骨前悬架构件设计

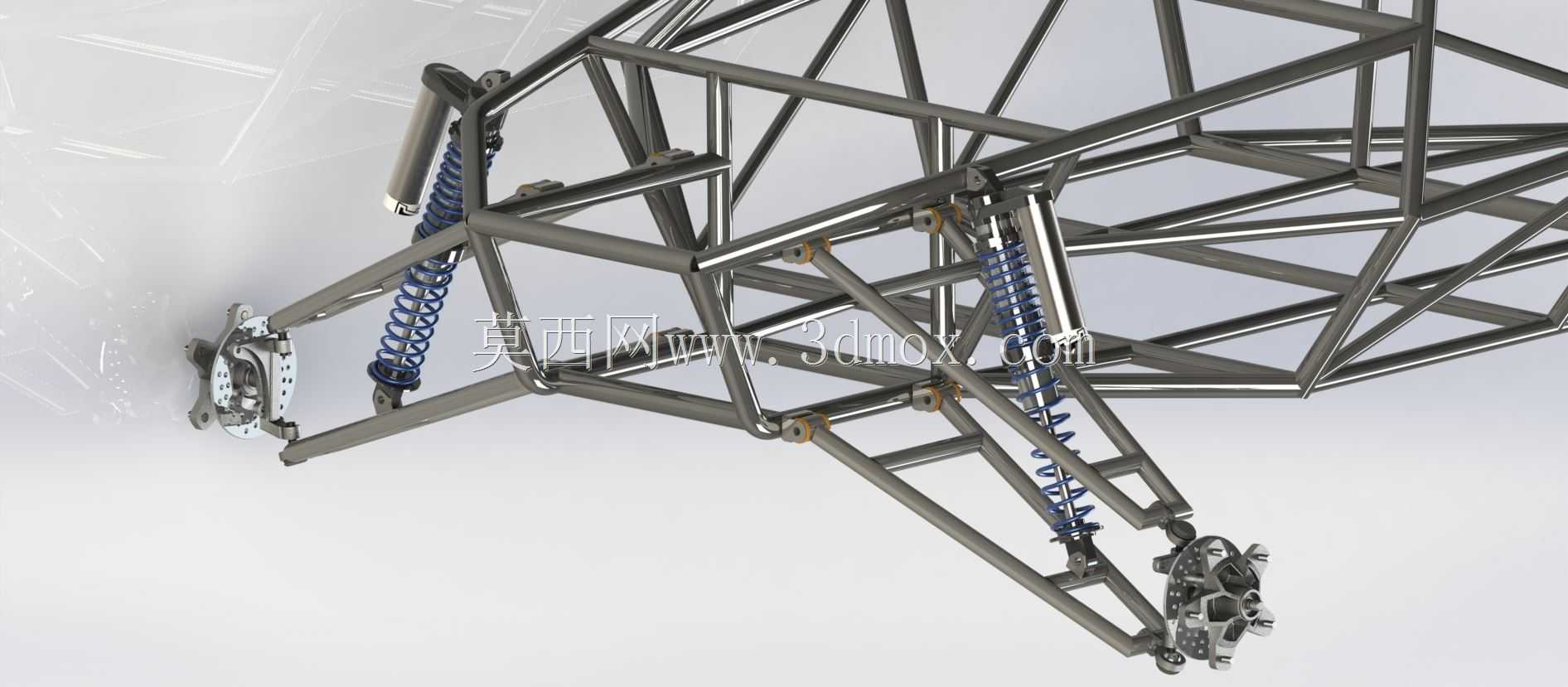

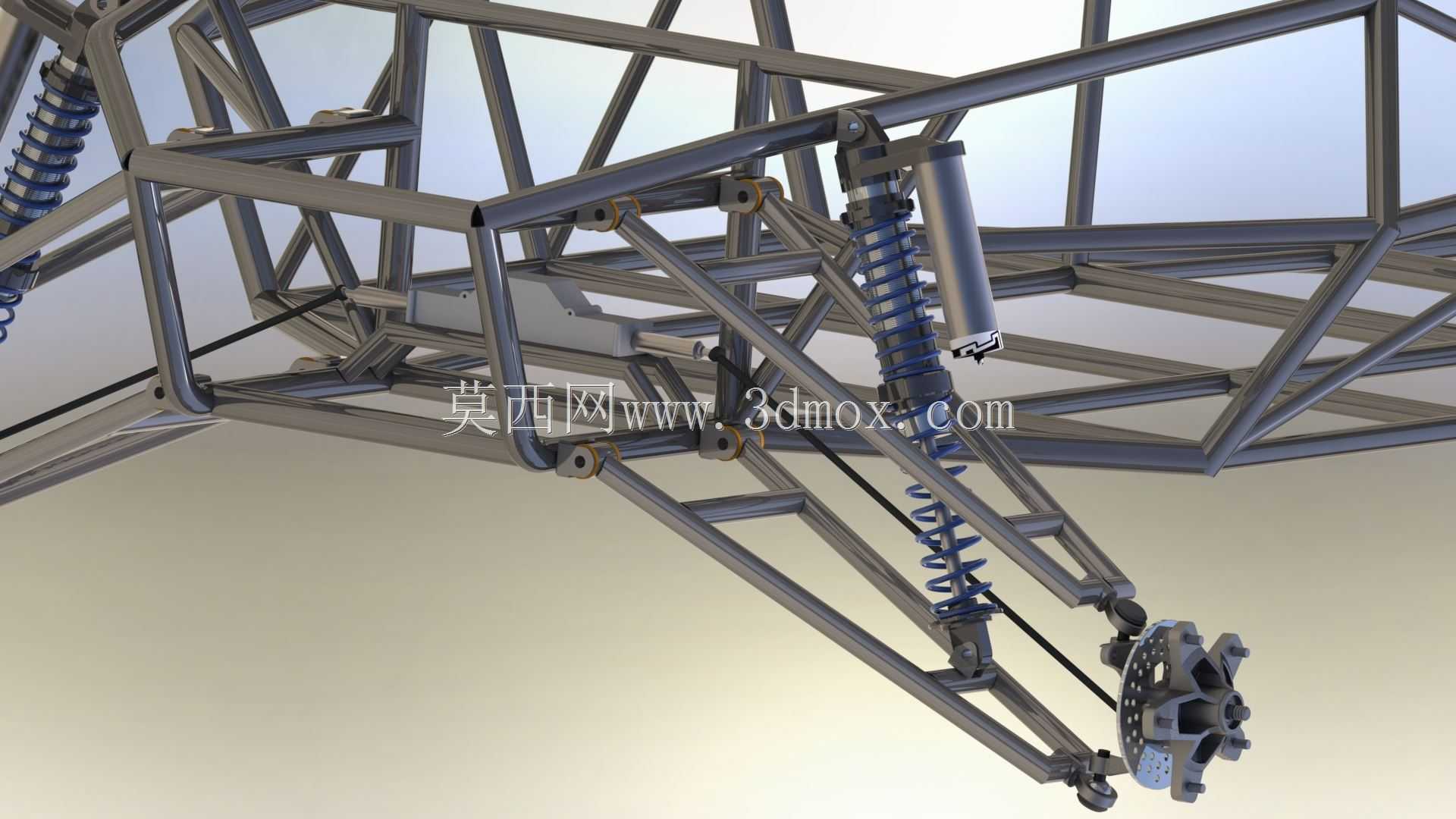

　　这套前悬架结构针对大排量越野车型的非铺装路面行驶需求开发，核心采用双叉臂式独立悬架构型，匹配长行程螺旋弹簧与筒式减震器组合，可在大冲击载荷下维持车轮定位参数的稳定性，避免越野穿越过程中频繁出现的车轮摆振、转向回正力异常等问题。结构设计阶段优先考虑了硬连接点的载荷传递路径，上、下控制臂均采用钢管焊接成型的三角臂结构，臂体与车架连接端预留了橡胶衬套安装位，可过滤路面传递的高频细碎振动，同时控制臂与转向节连接端采用球铰结构，保证车轮跳动过程中转向动作不受干涉。转向系统集成了齿轮齿条式转向机安装位，转向横拉杆直接连接转向节摇臂，相比传统循环球式转向结构，传动间隙更小，转向响应更直接，适配越野场景下频繁的方向修正操作需求。

　　轮毂安装端预留了标准螺栓孔位，可适配多数越野车型常用的负值轮毂，制动卡钳与刹车盘的安装座直接集成在转向节上，无需额外加装转接支架，减少了装配环节的累计误差。设计过程中对悬架跳动行程做了边界校核，上跳极限位置下，减震器压缩至缓冲块接触位置时，轮胎与轮拱、车架纵梁之间预留了足够的安全间隙，不会出现运动干涉；下跳极限位置时，减震器拉伸行程未超出设计阈值，控制臂与限位块的接触位置做了加强处理，避免极限拉伸工况下出现结构变形。车架连接端的安装支座均采用厚钢板焊接在车架管梁上，支座上的螺栓孔位同轴度公差控制在0.1mm以内，保证装配后控制臂摆动顺畅无卡滞。整套结构还预留了稳定杆安装位，用户可根据实际使用需求选装横向稳定杆，

　　平衡公路行驶的侧倾抑制能力与越野场景的车轮贴地性能。除了适配标准越野车型的安装需求，这套悬架的连接接口还做了通用化设计，可通过转接支架适配不同管径的管式车架，满足自制越野赛车、全地形车的改装需求，控制臂上预留的多个安装孔位可调整减震器的安装角度，进而调整悬架的刚度特性与行程参数，适配不同载重、不同地形的使用场景。结构受力分析阶段，针对单侧车轮受冲击的极端工况做了载荷校核，控制臂、转向节、安装支座的安全系数均达到2.5以上，可承受飞坡落地时的瞬时冲击载荷，减震器安装座额外做了加强筋设计，避免大冲击下出现焊缝开裂问题。转向拉杆的长度可通过两端的球铰螺纹进行微调，方便装配时调整前束参数，保证轮胎磨损均匀。整套悬架的所有铰接点均采用密封式轴承或衬套，可阻挡泥沙、灰尘进入铰接部位，降低越野使用过程中的维护频率，延长部件使用寿命。
