双座钢管框架越野车辆结构设计方案

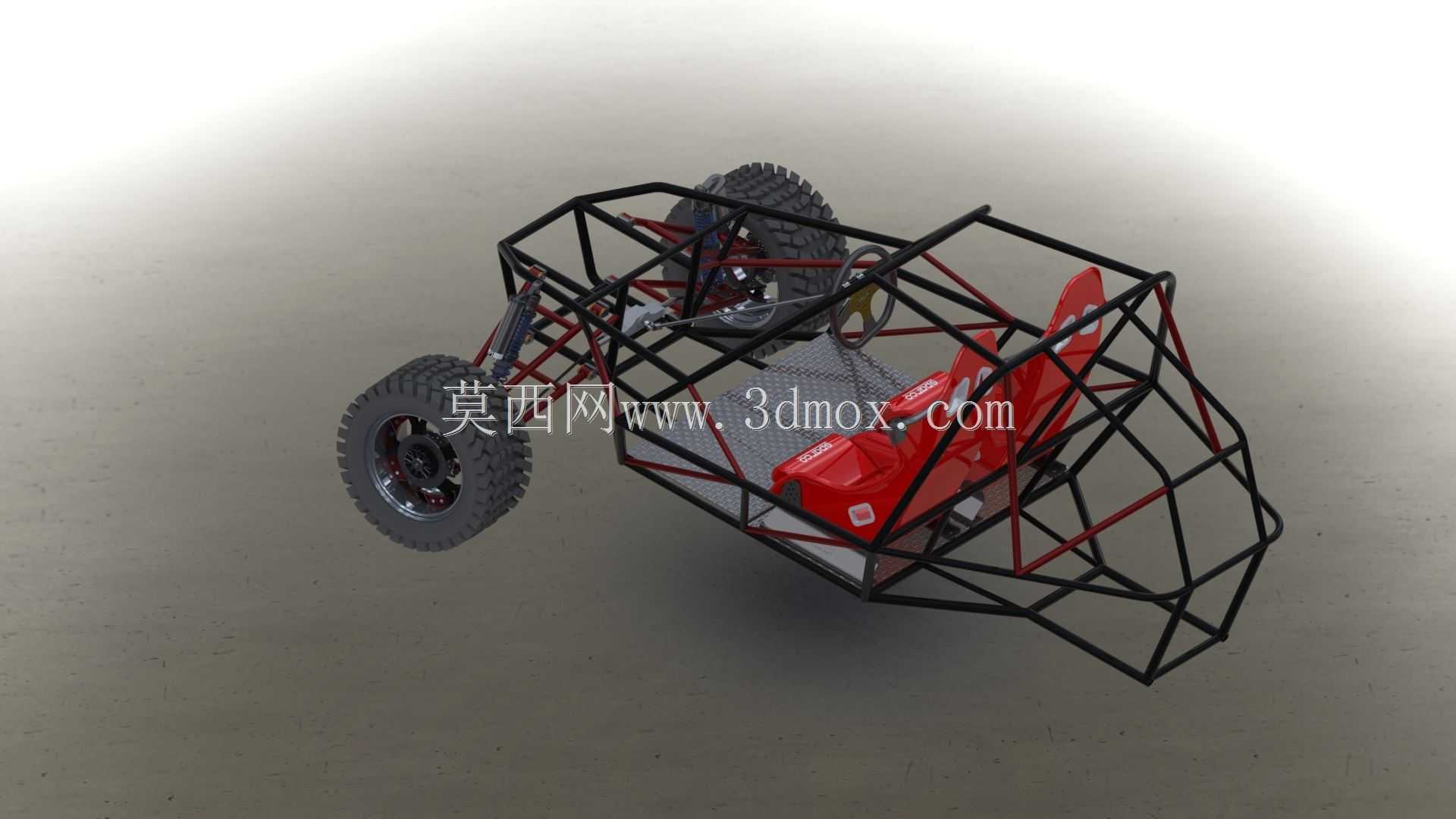

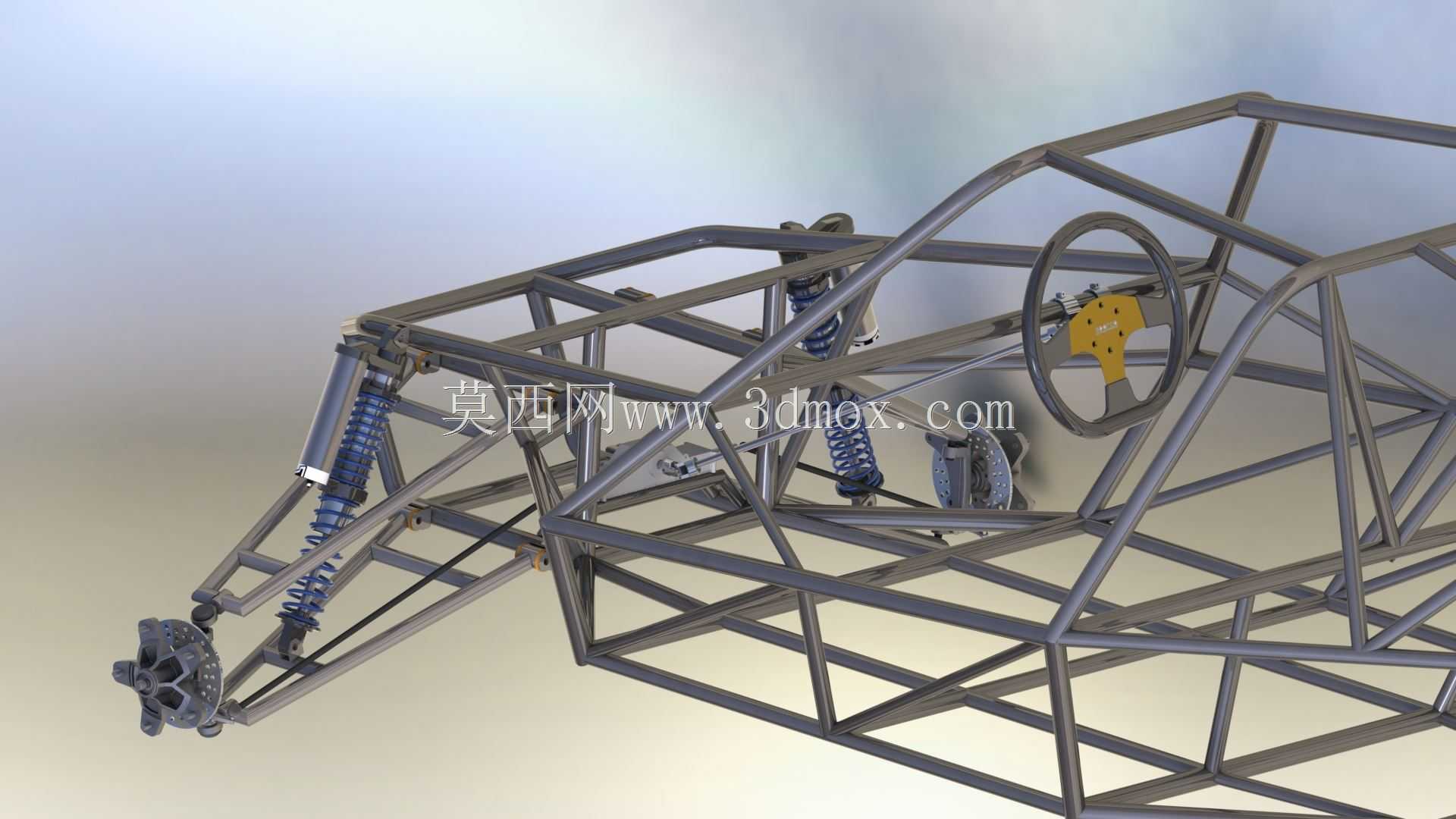

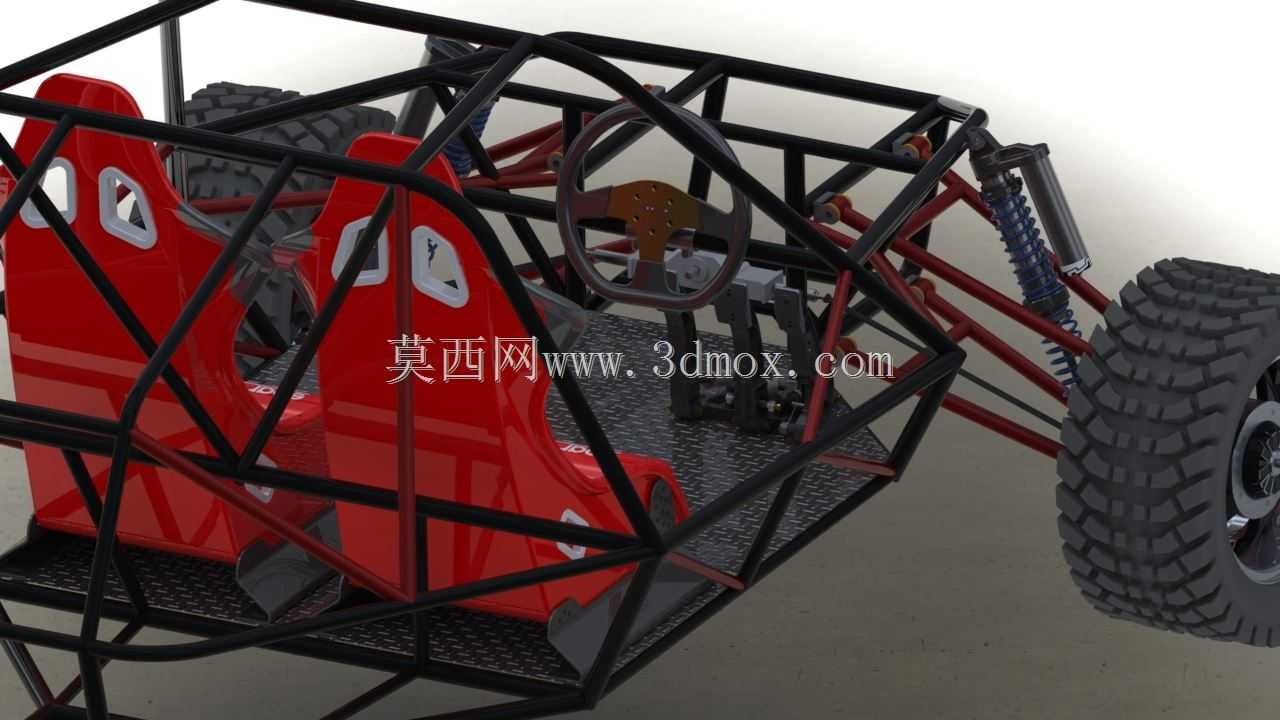

这款钢管结构越野载具的设计，核心面向非铺装路面的户外穿越、复杂地形通行场景，区别于常规量产乘用车的承载式车身结构，整车采用空间管阵式防滚架作为核心承载基体，所有动力、传动、行走、操控部件均直接挂载于管架结构之上，无额外独立承载式车身壳体，从结构根源上适配大冲击、高扭转的越野工况。从实际用途出发，该载具可覆盖沙丘冲坡、林间穿越、山地非铺装路通行、户外作业短途通勤等场景，双座布局可同时承载驾乘两人，座舱内预留的空间可兼顾随身工具、应急装备的放置需求，开放式管架结构既能够在车辆发生翻滚时为驾乘人员提供足够的生存空间，也能大幅降低整车整备质量，提升动力重量比，强化复杂地形下的动力响应表现。设计过程中，管架的管材选型、节点焊接位置均经过受力路径优化，主承力管采用大直径厚壁无缝钢管，沿车轮冲击传递路径、碰撞受力路径连续布置，避免出现应力集中的直角弯折节点，副支撑管采用小直径管材做三角稳定结构填充，在控制整体重量的前提下，将整车扭转刚度、弯曲刚度提升至适配越野大冲击的水平，避免极限工况下管架出现塑性变形。行走系统匹配大颗粒深花纹越野轮胎，胎块高度、胎壁厚度均针对碎石、沙土、泥泞路面做适配，可在低附着力路面提供足够的抓地力，轮胎与管架之间预留足够的跳动行程，匹配长行程螺旋弹簧与筒式减震器组成的悬架结构，减震器安装点的位置经过运动学校核，保证车轮在上下跳动过程中，轮距、倾角的变化量控制在合理区间，避免极限压缩、拉伸行程中轮胎与管架、传动部件发生运动干涉。座舱内部的双座椅采用高包裹性运动座椅设计，座椅安装点直接固定于管架主承力梁上，可在车辆急加减速、侧倾工况下为驾乘人员提供足够的侧向支撑，座椅位置的布置充分考虑人机工程学，驾乘人员落座后，手部到方向盘、脚部到踏板的距离均处于舒适操作区间，视野范围可覆盖车头前方、两侧车轮的近点区域，方便越野场景下判断地形、选择通行路线。操控系统的方向盘、转向柱、踏板组均采用外露式安装，转向传动机构的拉杆布置避开悬架跳动的运动干涉区域，踏板组的安装位置预留足够的脚部操作空间，避免颠簸工况下脚部与周边结构发生磕碰。整车的外形尺寸围绕越野通过性设计，轴距、轮距参数经过反复校核，既保证足够的纵向通过角、接近角、离去角，避免爬坡、跨障时底盘部件磕碰地面，也控制整车宽度适配林间窄路、山地小径的通行需求，所有外凸部件均不超出管架的外轮廓边界，避免穿越灌木、窄路时部件被剐蹭损坏。动力与传动部件的安装位在管架设计阶段就做了预留，安装支座与管架采用焊接连接，保证大扭矩输出工况下的连接强度，燃油箱、冷却系统等附属部件的安装位置均避开碰撞易损区域，同时兼顾重心布置，将重量较大的部件尽量布置在整车重心附近，降低整车重心高度，提升侧倾稳定性。设计过程中对所有运动部件做了全行程运动仿真校核，从方向盘转动到车轮转向的传动比、踏板行程到制动、动力输出的对应关系，均按照越野场景的操作需求做匹配，避免出现转向不足、制动脚感不适等影响操控的问题，管架上的所有安装孔位、支座位置均在三维建模阶段做了同轴度、位置度的公差预留，方便后续实物制作阶段的部件装配，减少现场配焊、打孔的工作量。
