Tilton900系列赛车踏板结构设计

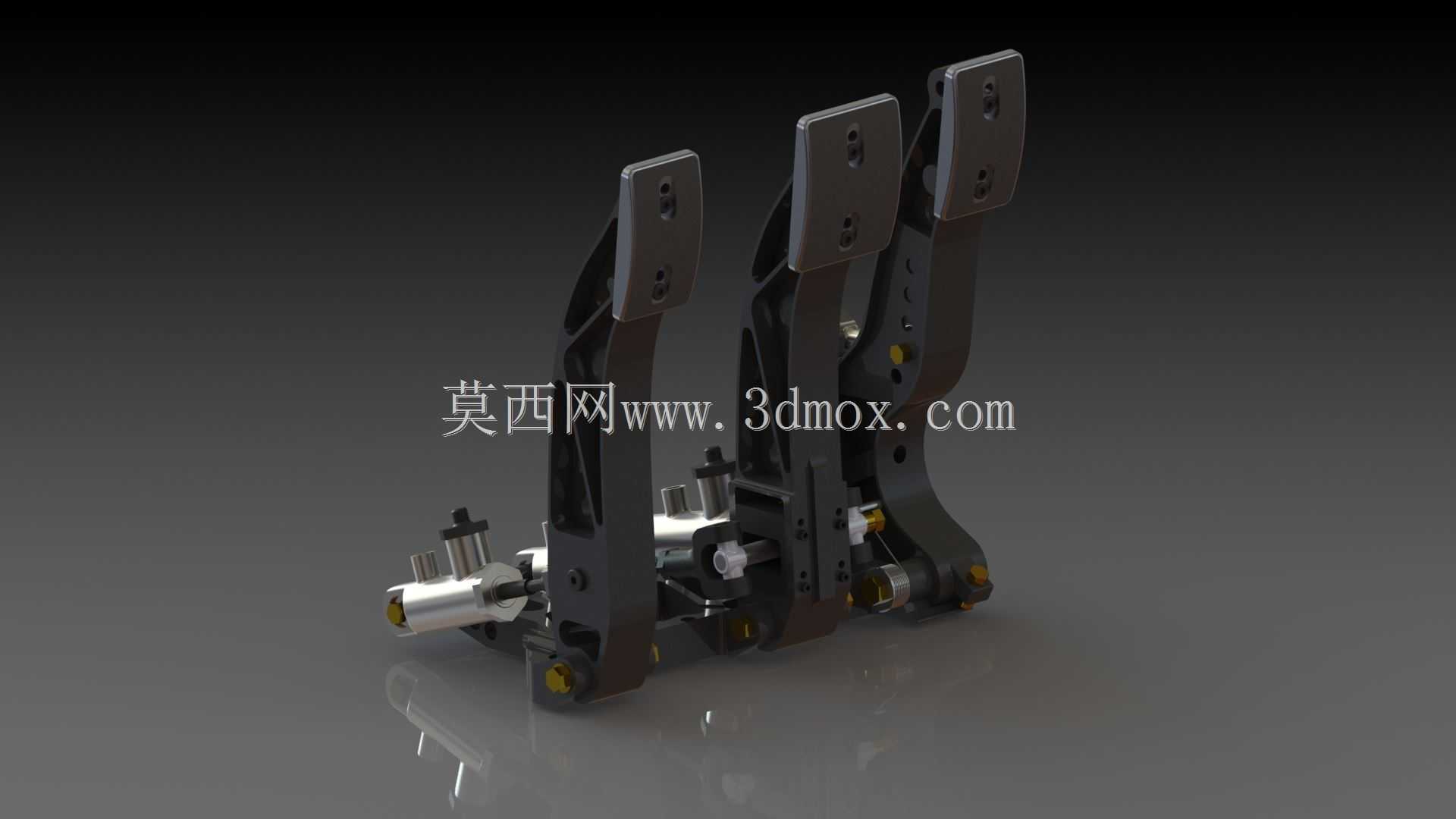

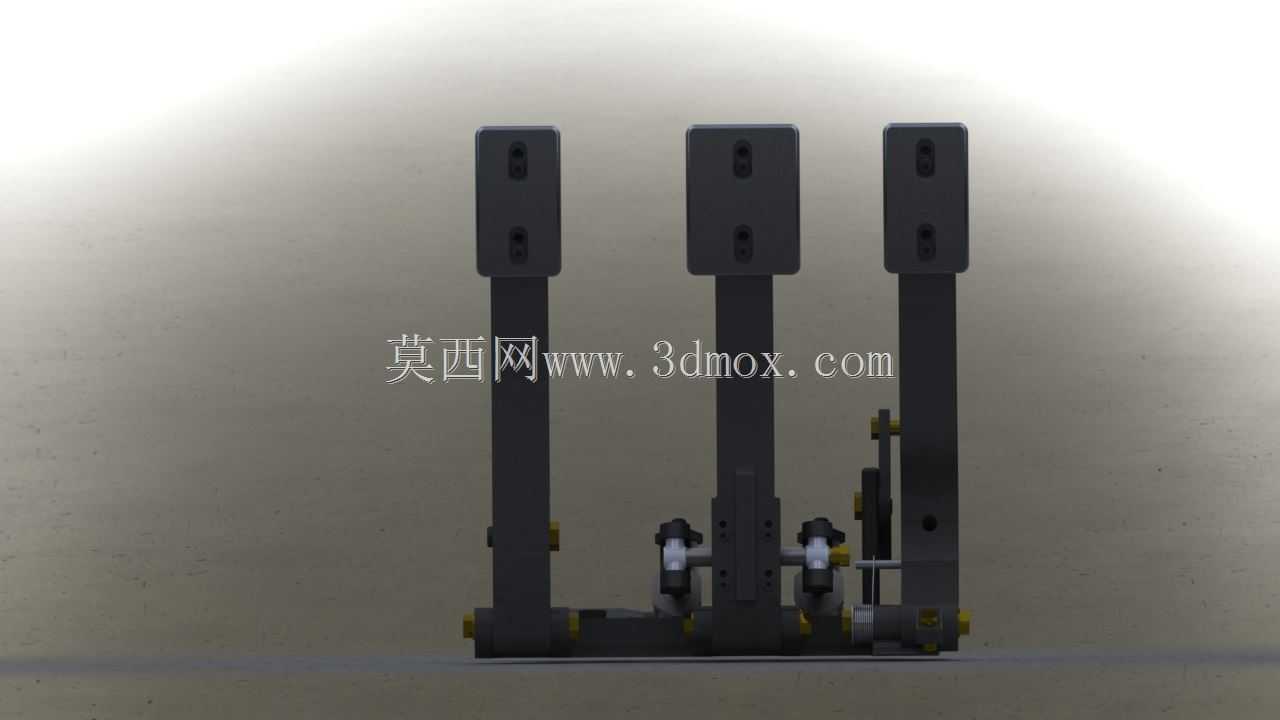

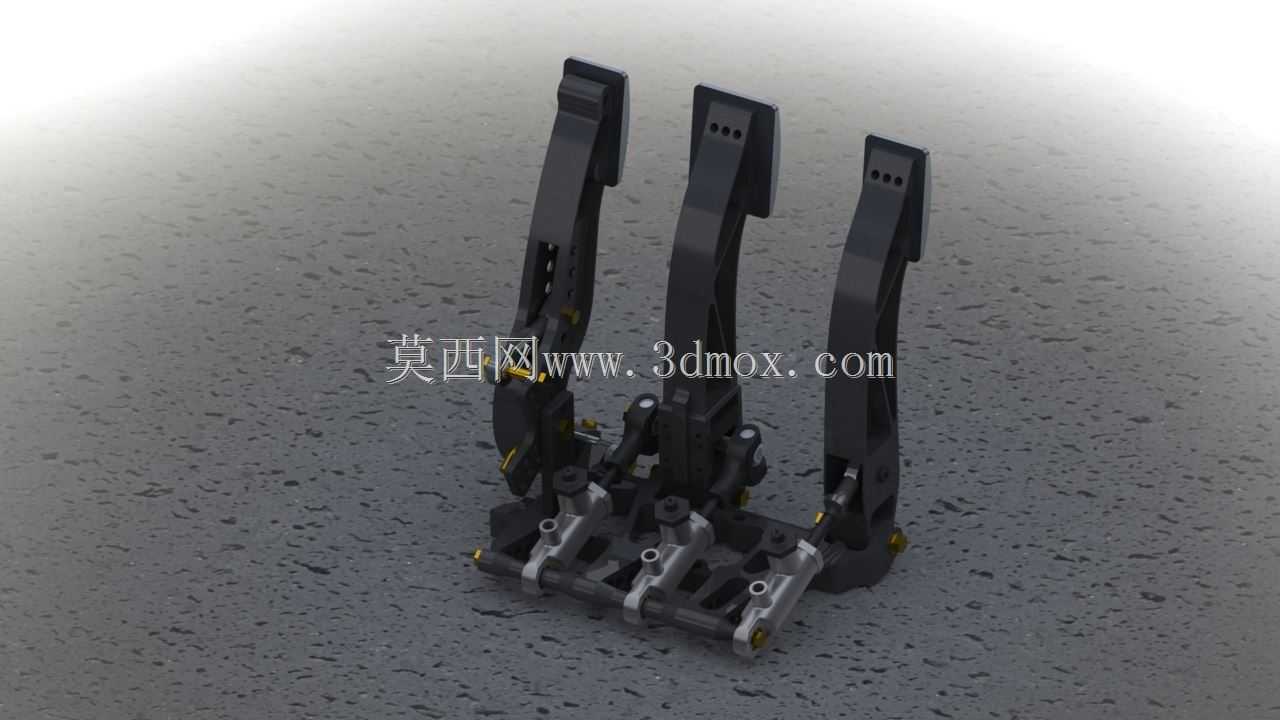

在场地赛车、拉力赛车的驾驶舱操控系统中，踏板总成是直接连接驾驶员操控输入与车辆动力、制动系统的核心执行部件，其结构刚度、踏板行程、脚感反馈直接决定驾驶员的操控精度，尤其是在极限驾驶工况下，踏板的响应线性度、安装可靠性会直接影响圈速表现与驾驶安全。这款Tilton900系列赛车踏板采用三踏板并列布局，分别对应离合器、制动、油门功能，整体采用立式安装结构，适配多数钢管车架赛车、改装赛车的驾驶舱防火墙安装位，安装面预留多组标准化螺栓孔位，可根据不同车型的驾驶舱空间调整安装高度与前后位置，适配不同身高驾驶员的坐姿需求。从结构设计来看，踏板臂采用高强度合金钢冲压成型后做表面黑化处理，截面采用变厚度设计，在踩踏受力集中的枢轴位置、脚踏面位置做局部加厚，非受力区域做减重开槽处理，在保证整体结构刚度的前提下尽可能降低总成重量，避免赛车行驶过程中踏板臂出现共振形变。每个踏板的枢轴位置采用自润滑衬套配合高精度销轴连接，消除转动间隙，保证踩踏动作的顺滑度，长期高强度使用下也不会出现松旷问题。制动踏板侧集成了双回路液压总泵安装位，可直接适配标准规格的赛车制动总泵，总泵推杆与踏板臂的连接点采用可调式鱼眼接头，可通过调整推杆长度精确设置制动踏板的自由行程与初始咬合点，满足不同驾驶风格的脚感调校需求；离合器踏板同样预留了液压离合器总泵的安装接口，替代传统拉线式离合器结构，大幅降低踩踏力度，减少长时间驾驶的腿部疲劳；油门踏板采用地板式踩踏逻辑，枢轴位置内置回位弹簧，弹簧刚度经过反复调校，保证油门开度与踩踏深度的线性对应，避免出现初段灵敏、后段虚位的问题，帮助驾驶员精准控制动力输出。脚踏面采用防滑纹理设计，表面做防滑耐磨处理，即使在鞋底沾有泥沙、水渍的工况下也能保证脚部与踏板的摩擦力，避免打滑出现操控失误；三个踏板的横向间距经过人体工程学优化，既保留足够的脚部操作空间避免误踩，又能满足跟趾动作的操作需求，驾驶员在制动降挡时可以顺畅完成补油动作，不需要大幅度挪动脚部位置。安装边界方面，整套踏板总成的安装基准面为驾驶舱防火墙平面，总泵侧朝向发动机舱方向伸出，踏板臂朝向驾驶舱内部，整体安装深度可通过调整安装支架的固定位置实现前后50mm范围的调节，踏板面的高度差可通过枢轴位置的调节螺栓实现上下30mm范围的调整，适配不同坐姿的驾驶位布局。在实际赛事应用中，这类踏板总成需要承受数千次高强度循环踩踏，制动峰值踩踏力可达到数百牛，因此结构设计上在踏板臂与安装支架的连接位置做了加强筋设计，安装支架采用厚钢板激光切割后焊接成型，焊接位置做应力消除处理，避免长期受力出现焊缝开裂问题。整套结构没有多余的冗余设计，所有部件都服务于操控精度与可靠性，没有民用车辆踏板上的多余装饰件与缓冲结构，所有运动部件都做了防松处理，螺栓连接位置全部采用防松螺母配合防脱垫片，避免赛车在高强度颠簸工况下出现部件松脱。对于三维建模从业者而言，搭建这类踏板模型时需要重点关注各个运动部件的运动干涉问题，模拟全行程踩踏过程中踏板臂、推杆、总泵之间的运动间隙，保证实际装配后不会出现卡滞；同时要准确还原各个安装孔位的位置尺寸与公差要求，确保模型导出的工程图可以直接用于零部件加工与装配。
