七路防溅型微型继电器集成中继块

在车载电气改装、小型工业控制柜布线、户外移动式机电设备的线路整合场景里，这类集成式中继块的使用频率一直不低，相比零散布置单只继电器再单独做防水防护的方案，集成化的中继块能大幅缩减布线占用的空间，同时降低多节点接线带来的松动、防护失效风险。这款七路配置的微型继电器中继块，核心是将7组独立继电器回路整合在同一基座内，外部搭配带锁扣的透明防护上盖，整体具备防溅能力，可应对日常使用中飞溅的水滴、轻度扬尘侵入的工况，适配非长期浸泡的户外、机舱内等存在少量液体飞溅的安装环境。

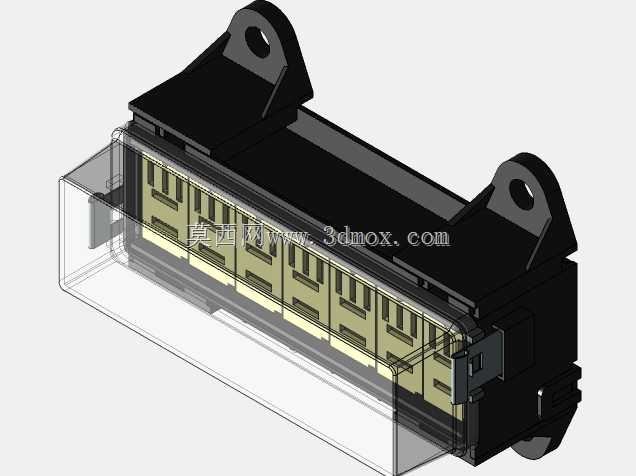

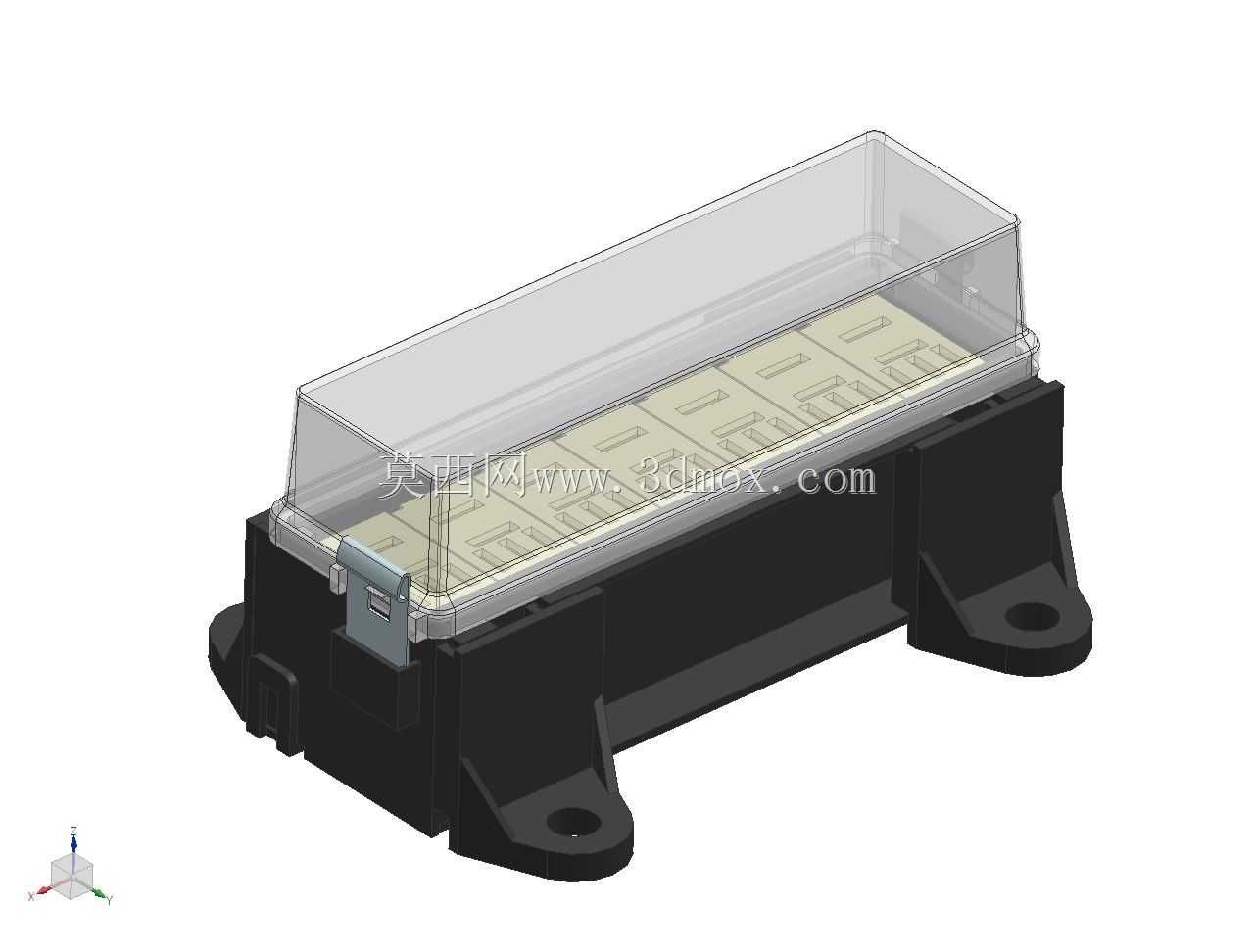

从结构设计逻辑来看，基座采用带安装耳的一体式结构，两侧的安装耳预留了圆形固定孔，安装时可通过螺栓直接固定在设备的安装基板上，安装耳的位置做了加厚处理，避免长期受振动出现固定位开裂的问题；基座主体为黑色绝缘材质，内部预留了7组继电器的卡位槽，每个卡位槽对应独立的接线引脚位，布线时可直接将对应回路的控制线、负载线接入对应引脚，无需额外为单只继电器设计固定支架，能有效压缩电气仓的布局空间。透明上盖采用卡扣式装配，前端搭配金属弹性锁扣，日常检修时无需工具即可拨开锁扣掀开上盖，检查内部继电器的插装状态，闭合锁扣后上盖与基座的贴合面形成密封结构，配合上盖边缘的止口设计，可阻挡飞溅的液体从接缝处进入模块内部，同时透明材质无需开盖就能直接观察内部继电器的排布情况，快速排查回路对应的继电器位置。

设计过程中需要重点考量几个工程细节：首先是安装边界的预留，模块整体的外轮廓尺寸适配常规小型电气仓的安装间隙，两侧安装耳的孔位间距符合通用电气辅件的安装孔距规范，替换同规格旧款中继块时无需重新在安装板上打孔，可直接适配原有固定位；其次是防溅结构的可靠性，上盖与基座的贴合面没有采用完全平齐的设计，而是做了阶梯止口，即便有液体顺着上盖外壁流下，也会顺着止口的外侧导流槽排出，不会直接渗入内部接线区域；另外内部的继电器卡位槽做了防呆设计，每个槽位的限位筋位置对应继电器的外壳缺口，插装继电器时不会出现方向装反的问题，避免接线错误导致的回路故障。

实际使用场景中，这类中继块常被用在工程车辆的附加电气回路改装、小型自动化设备的控制回路集成、户外移动式发电机组的线路整合等场景，单块模块即可承载7路独立的继电器控制回路，相比分散安装7只单独的继电器加防水盒的方案，整体体积缩减近40%，接线点的防护一致性更好，不会出现单只继电器防护等级参差不齐导致的个别回路故障。在布线作业时，模块基座的接线端预留了足够的接线操作空间，即便是采用带绝缘护套的接线端子，也能顺利完成接线操作，不会出现端子与相邻回路干涉的问题；上盖闭合后，内部的继电器被完全罩护，可避免设备运行过程中震动导致继电器松脱，同时阻挡布线过程中掉落的金属碎屑、线缆外皮等杂物落到继电器引脚间造成短路。

从建模还原的角度看，这类模块的建模需要重点把控几个配合尺寸：一是安装耳的固定孔中心距，这个尺寸直接决定模块能否顺利安装到预设位置，公差需要控制在合理范围内，避免出现孔位对不齐的问题；二是上盖与基座的止口配合尺寸，配合间隙过大会导致防溅性能下降，间隙过小则会出现装配卡滞，甚至长期使用后因材质形变出现上盖无法闭合的问题；三是内部继电器卡位的尺寸，需要匹配对应规格微型继电器的外形尺寸，保证继电器插装后不会出现晃动，同时插拔力度适中，方便后期更换损坏的继电器。另外模块底部与安装面接触的位置做了微凸的支撑筋，安装后模块主体不会完全贴死在安装基板上，可避免基板上的积水长期浸泡模块底部，同时预留的间隙也能让模块内部的少量凝露顺着底部的缝隙排出，提升潮湿环境下的使用可靠性。
