JAZ规格2.5管路凹盖连接软管接头

在燃油输送、低压流体管路的布设场景里，这类带凹盖结构的软管接头是管路末端对接、软硬管过渡连接的核心受力密封件，常见于工程机械供油回路、小型动力设备燃油取回油系统、工业低压流体输送管线的软硬管衔接位置，承担着管路定位、流体导向、密封防漏、连接固定的多重作用。从实际使用场景来看，这类接头需要同时适配硬管端的法兰安装固定，以及软管端的插接密封，在设备运行过程中还要耐受管路内流体的压力冲击、设备运行带来的小幅振动，以及长期接触燃油类介质带来的溶胀考验，因此结构设计上的细节考量直接决定了管路系统的运行可靠性。

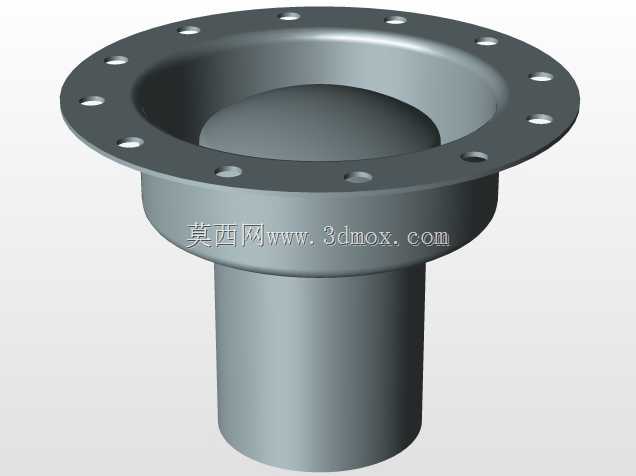

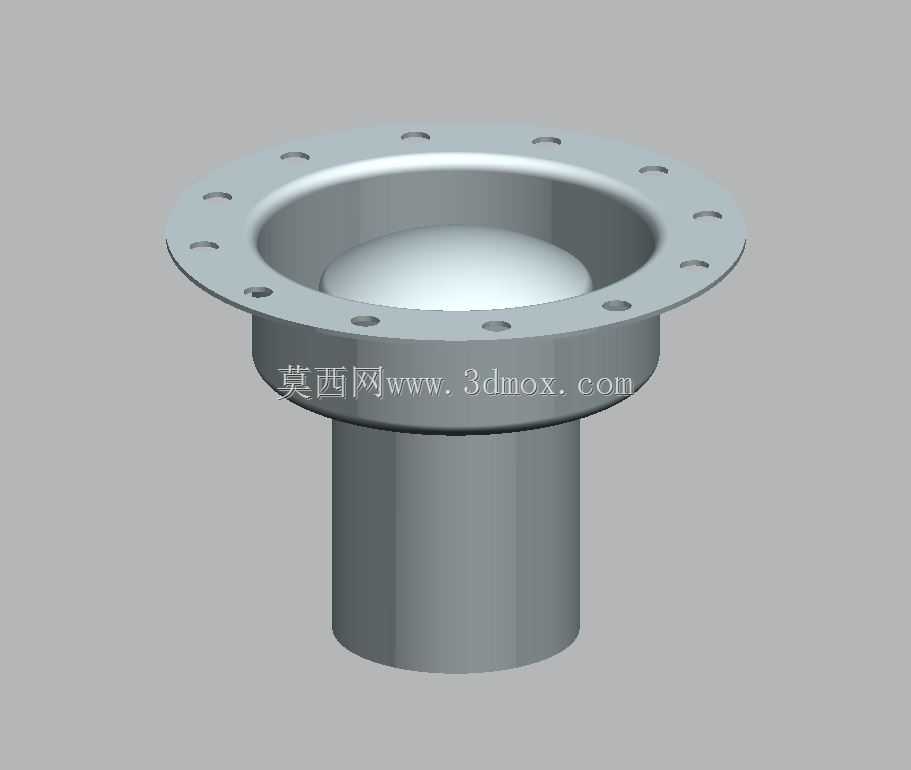

从结构设计思路来看，上端的法兰盘采用带均匀安装孔的圆盘结构，安装孔沿法兰圆周等距排布，适配对应规格的螺栓穿装固定，安装时法兰盘与对接端的硬管法兰面贴合，中间加装密封垫片即可实现硬连接端的静密封，法兰盘的厚度经过受力校核，在螺栓拧紧力矩下不会出现翘曲变形，保证密封面的平面度要求。法兰盘下方过渡的凹形腔体是整个接头的核心导流结构，凹腔的弧形内壁做了圆滑过渡处理，避免流体流经时出现直角紊流，降低流体阻力的同时，也减少了介质内杂质在拐角处的沉积概率，凹腔的深度经过匹配设计，既能够保证流体的通流面积不小于下端软管的通径，也不会因为腔体过深导致介质残留量过大。凹腔下方衔接的圆柱直段是软管插接端，圆柱段的外径与对应规格的2.5英寸软管内径做过盈配合设计，插接段的外壁加工有细微的环形防滑纹路，软管套装后配合卡箍锁紧，能够承受管路额定压力下的拔脱力，不会出现软管脱落的问题。

从安装边界尺寸来看，法兰盘的外径大于下端圆柱段的外径，安装时需要预留出法兰盘圆周方向螺栓安装的操作空间，螺栓穿装方向为从法兰盘面向对接硬管侧穿入，因此在设备布局时，法兰盘背面需要预留至少能够放入套筒扳手的操作空间，避免安装时无法拧紧螺栓。下端软管插接段的长度经过优化，既能够保证软管插入后有足够的接触密封长度，也不会因为插接段过长导致软管弯折半径过小，影响管路的布设灵活性。整个接头的轴向总高度控制在合理范围内，不会因为接头过长占用过多的管路布设空间，适配设备内部紧凑的管路布局需求。

在实际选型使用时，需要注意对接法兰的安装孔位要与该接头的法兰孔位完全匹配，避免出现孔位错位导致无法安装的问题；软管套装时需要将软管完全推至插接段的根部，保证整个插接段都与软管内壁贴合，卡箍的锁紧位置要对应插接段的中部位置，避免卡箍偏位导致密封失效。这类接头的凹形结构还能够在管路出现瞬时压力波动时起到一定的缓冲作用，凹腔内的流体容积能够小幅吸收压力冲击，降低水锤效应对管路密封件的损伤，延长整个管路系统的密封使用寿命。在三维建模过程中，这类零件需要重点关注法兰安装孔的位置度公差、凹腔内壁的圆滑度、插接段的外径尺寸公差，这些尺寸直接影响后续的安装适配性与密封性能，建模时需要严格按照实际安装配合要求设定公差值，避免加工出来的零件出现安装干涉或者密封不严的问题。
