八回路ATO/ATC车用保险丝盒结构设计

车载配电系统里，保险丝盒是承担支路过流保护的核心部件，这款八回路的保险丝盒适配ATO/ATC标准插片式保险丝，主要应用在乘用车辆、工程作业车辆、特种改装车辆的低压配电回路中，负责将车载主电源分路输送到不同用电负载端，同时在回路出现过载、短路故障时，通过对应位置的保险丝熔断切断故障回路，避免故障范围扩大，保护车载用电设备与整车线束安全。

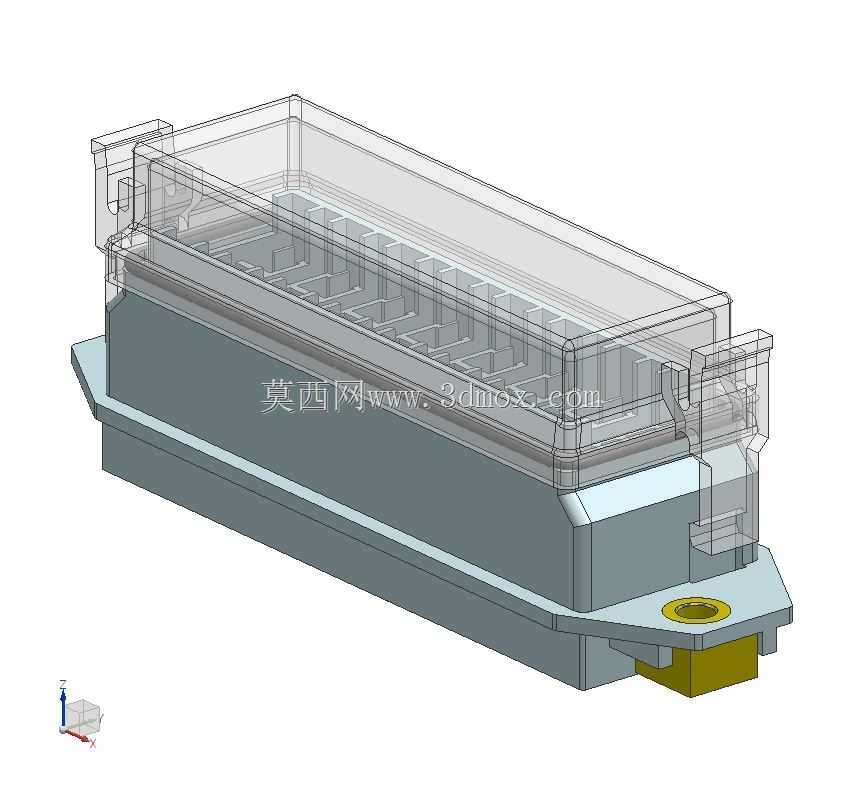

从实际装车场景来看，这类多回路保险丝盒通常布置在驾驶舱仪表台内侧、发动机舱靠近蓄电池的安装位，或是车载改装电器的集中配电区域，需要兼顾安装固定的可靠性、后期运维更换保险丝的便捷性，以及车载复杂工况下的防护性能。这款模型的结构设计上，底座采用带安装耳的一体式注塑基座，单侧伸出的安装耳上预留了标准圆形安装孔，可通过螺栓直接固定在车身钣金或设备安装支架上，安装孔位周边做了局部加厚的加强筋结构，避免车辆长期行驶振动导致安装位开裂，基座底部的定位凸台可以和安装面的预留卡槽配合，在打紧螺栓前实现预定位，降低装配对位的难度。

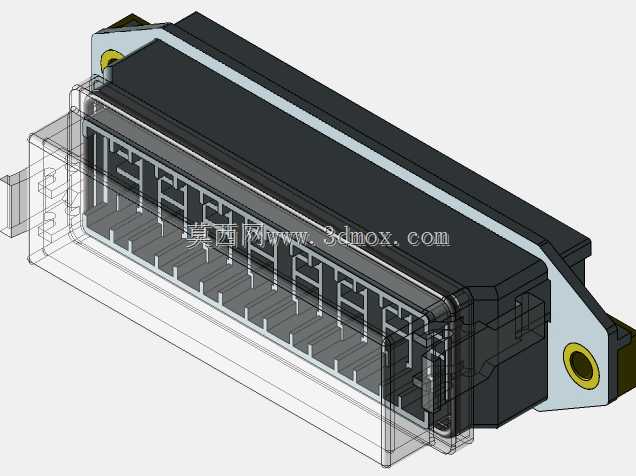

上盖采用半透明的工程塑料材质，不需要拆开上盖就能直接观察内部各回路保险丝的工作状态，运维排查故障时可以快速定位熔断的保险丝位置，减少排查时间。上盖和底座之间采用卡扣式配合结构，沿盒体长度方向两侧设置了多组弹性卡扣，扣合后可以实现紧密贴合，阻挡日常使用中的灰尘、溅水进入盒体内部，同时更换保险丝时不需要额外工具，直接拨开卡扣就能掀开上盖操作。盒体内部的腔体按照八回路的布局做了等距的分隔筋，每个分隔腔对应一个保险丝安装位，相邻腔室的分隔筋可以避免不同回路的接插件出现干涉，也能防止单回路故障产生的电弧影响相邻回路，提升整体使用的安全性。

设计过程中，内部的保险丝安装槽完全匹配ATO/ATC标准插片保险丝的外形尺寸，槽位的导向斜面可以引导保险丝顺畅插入底部的接插端子，避免插装过程中出现端子变形、保险丝插歪的问题。接插端子的安装位在基座底部做了嵌入式的固定结构，端子装入后通过基座本身的倒扣结构卡紧，不需要额外打胶或螺丝固定，能承受车辆行驶过程中的持续振动，避免端子松脱导致的接触不良、回路断电问题。基座侧端预留了线束引出的缺口，每个回路的出线位置对应独立的过线槽，线束装配后可以通过过线槽的倒刺结构固定线束护套，避免线束拉扯导致端子受力脱落。

从安装边界来看，这款保险丝盒整体为长条形结构，长度方向适配八组并排保险丝的排布需求，宽度方向预留了手指操作保险丝的空间，高度方向兼顾了上盖的防护空间与底部端子的接线空间，整体外形紧凑，不会占用过多的安装位置，适合在空间有限的车载安装区域布置。模型还原了产品的真实装配关系，上盖的透明材质效果、基座的安装结构、内部的槽位分隔都做了准确的还原，没有包含保险丝端子等外接配件，结构设计人员在做整车配电布局、改装车电路设计时，可以直接参考该模型的外形尺寸与安装点位做布局校核，也可以在此基础上根据实际需求调整回路数量、安装孔位的位置，适配不同车型的配电需求。在实际选型应用中，这类保险丝盒的额定载流能力匹配单回路ATO/ATC保险丝的最大额定电流，可覆盖车载常规用电设备的配电需求，包括灯光系统、影音系统、车载电控单元、辅助用电设备等不同负载的回路保护，结构上的防振、防尘设计也能满足车载复杂工况的长期使用要求，减少后期运维的故障率。
