流线型旋钮式齿轮筛球结构设计

在小型颗粒筛分、实验室粉体分级、轻工物料分选这类对操作便捷性有要求的设备场景里，这类带旋钮结构的齿轮筛球是调节筛分间隙、切换筛网档位的核心操控执行部件，很多一线设备调试人员对这类零件的手感、安装适配性要求远高于外观表现，毕竟日常设备启停、参数微调都要频繁和它打交道。从实际使用场景来看，它既可以配套在小型实验振动筛的档位调节端，也能安装在台式粒度分选设备的张紧调节位置，甚至部分小型粮食清选设备的筛网倾角调节端，也能见到同结构原理的操控件，核心作用就是通过旋钮的旋转带动内部齿轮副传动，实现筛体内部筛球的间隙调整、位置切换，以此适配不同粒径物料的筛分需求，避免筛孔堵塞的同时，保证筛分精度的稳定性。

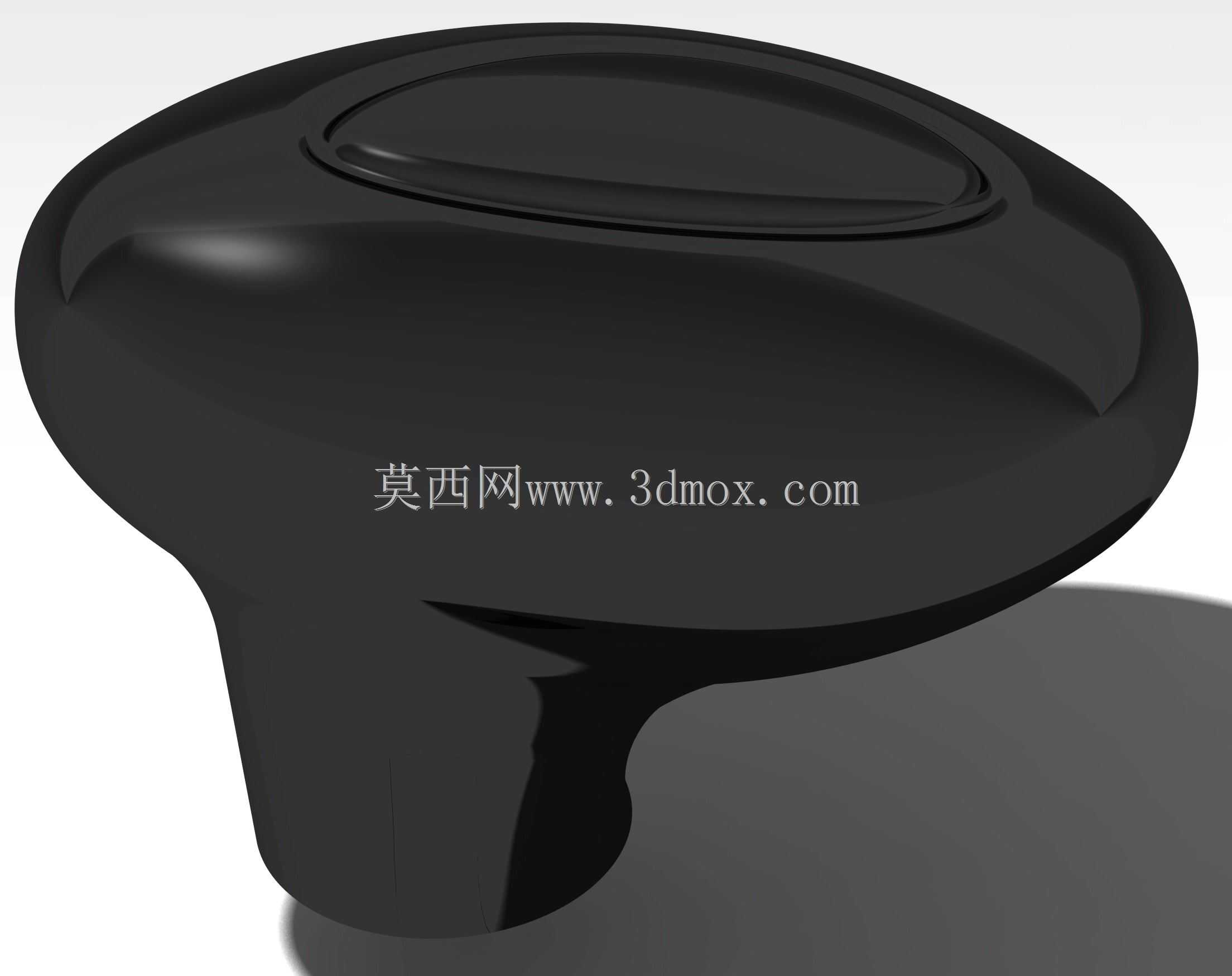

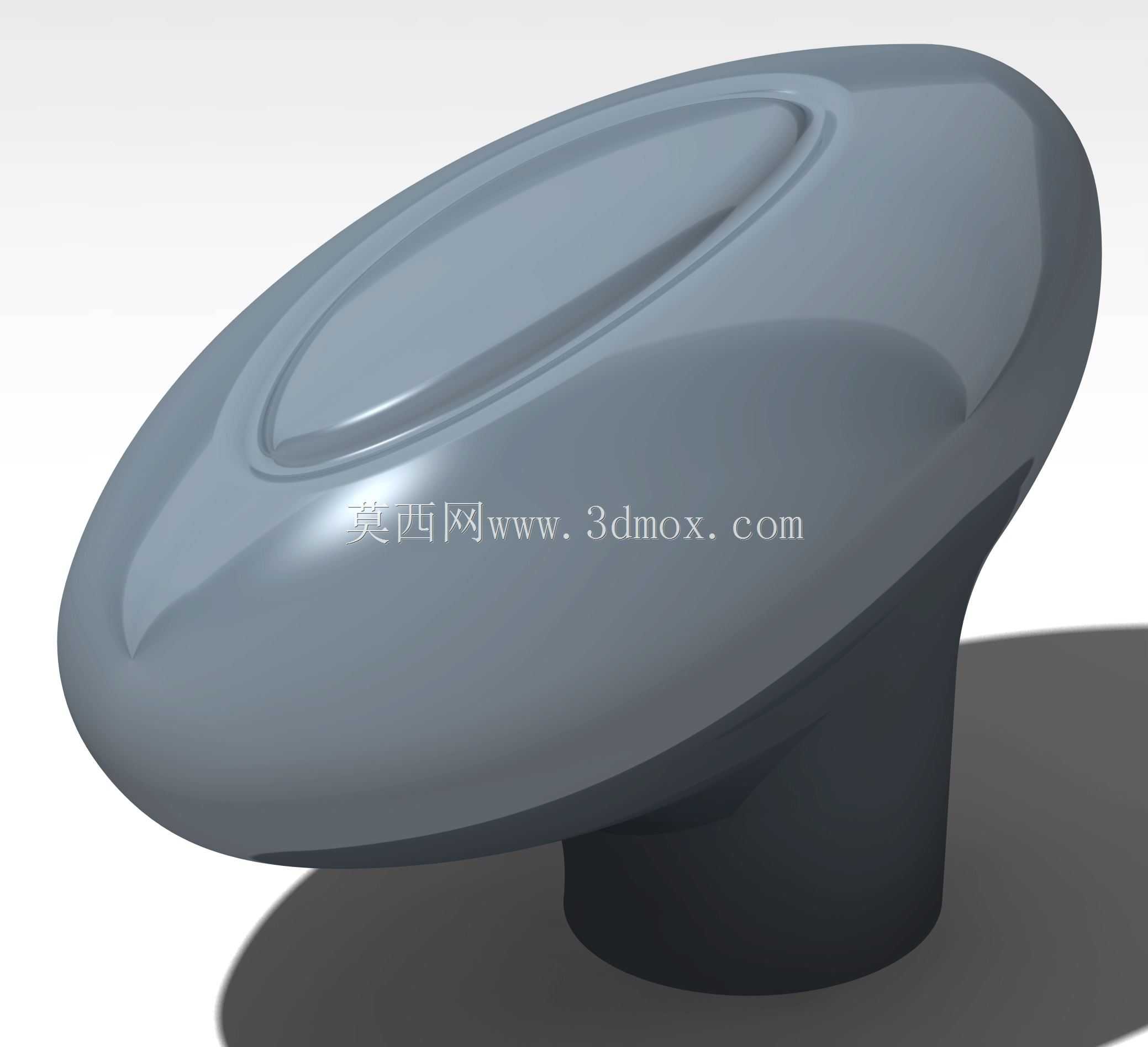

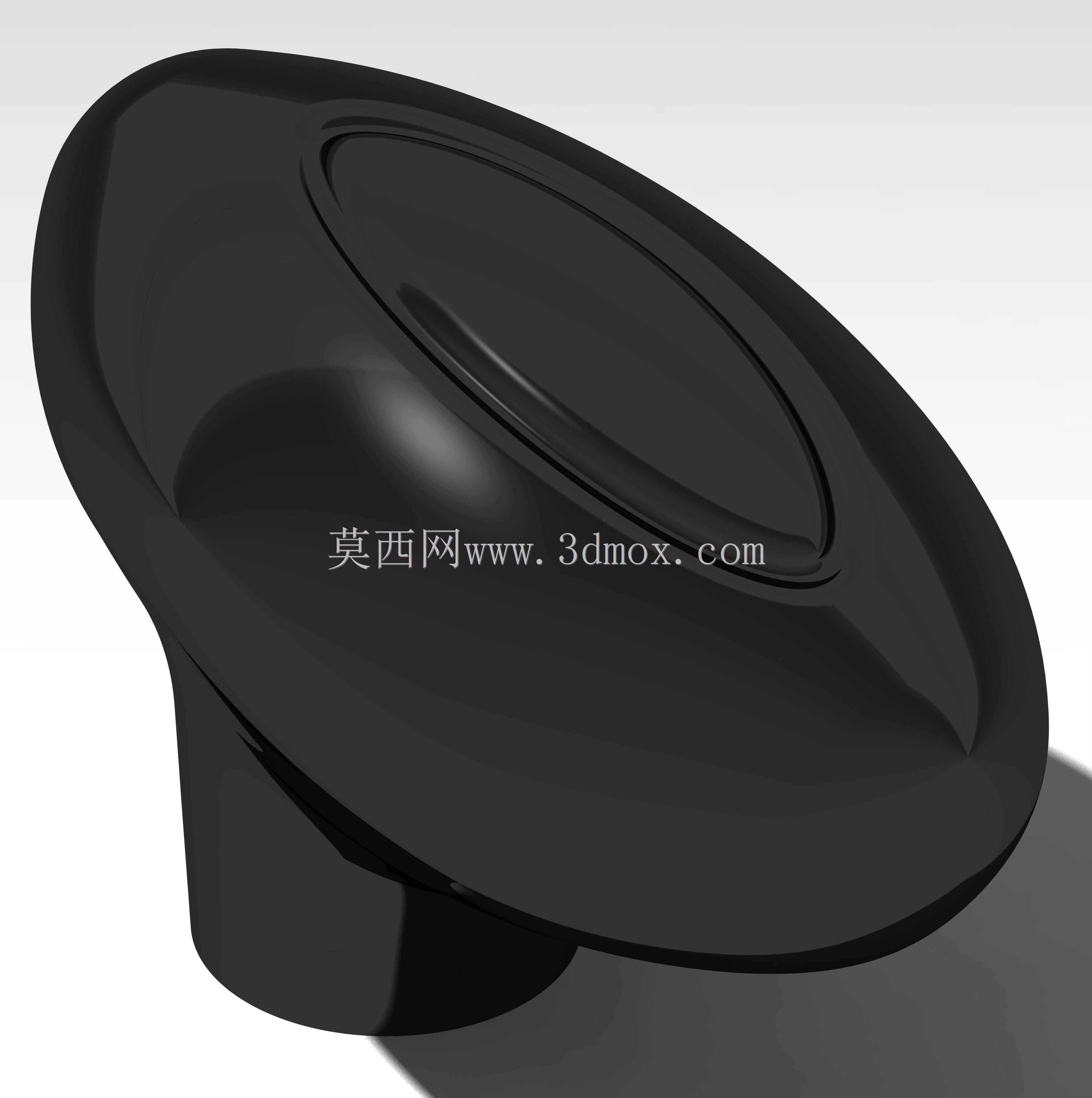

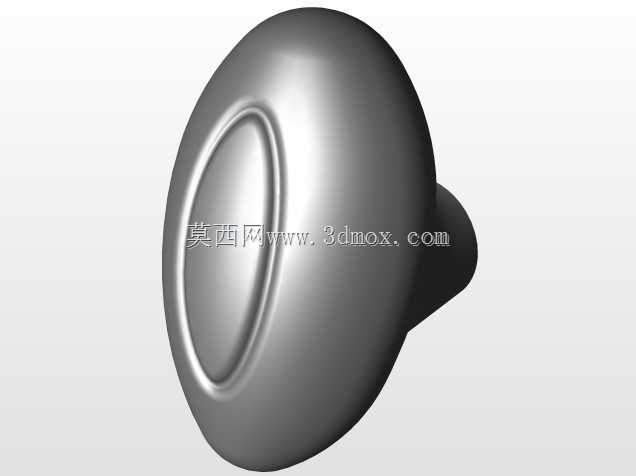

从结构设计思路来看，上部的流线型椭球握持面完全是按照人机工程学的握持尺寸做的优化，整个握持面没有尖锐棱角，边缘做了连续的圆弧过渡，手掌贴合的时候不会出现局部应力集中硌手的问题，旋转施力的时候，手掌和握持面的接触面积能达到普通圆柱旋钮的1.4倍左右，长时间反复调节也不容易出现手部打滑、施力不均的情况。下部的圆柱安装段是和设备面板直接配合的部位，设计的时候预留了标准的轴向安装间隙，安装段的直径公差按照h7的配合精度做的管控，和设备面板上的安装孔配合时，既不会出现间隙过大晃动的问题，也不会因为公差过紧导致装配卡滞，安装段内部预留了和内部齿轮轴连接的方孔位，方孔的边角做了微小的倒角处理，装配的时候能快速对准齿轮轴的方头，不需要反复调整对位角度，现场装配效率能提升不少。

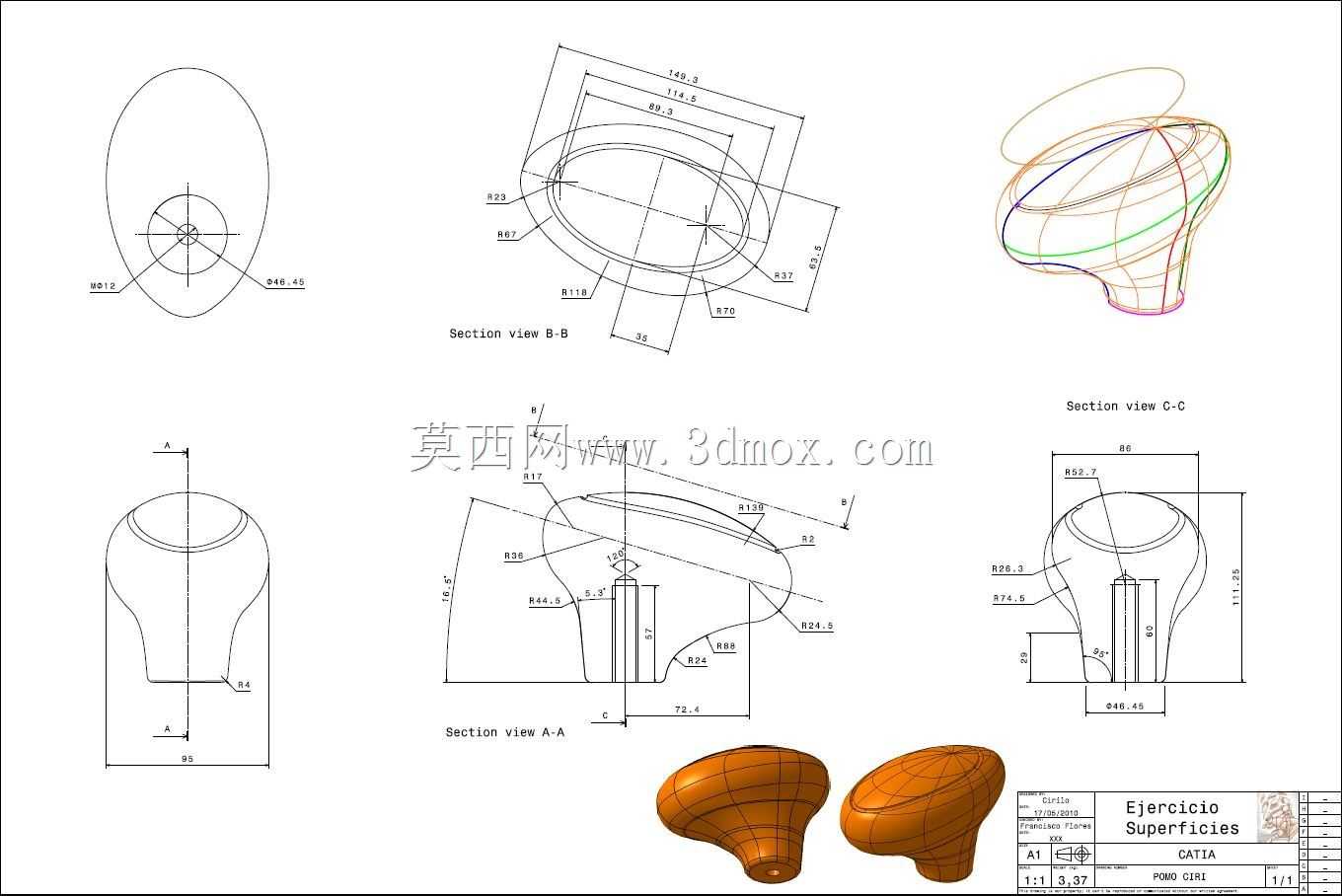

外形尺寸上，上部椭球握持部分的最大横向直径控制在62mm，这个尺寸刚好适配成年男性手掌的自然握持跨度，就算是戴薄劳保手套操作，也能完全握住施力；下部安装段的轴向长度是28mm，适配市面上绝大多数小型筛分设备的面板厚度，安装的时候不需要额外加衬套调整轴向位置，安装段端部预留了卡簧槽，装配到位后用标准轴用卡簧就能完成轴向固定，不需要额外做螺纹锁紧结构，日常维护拆卸的时候用卡簧钳就能快速拆下，不需要动用复杂工具。

功能特性层面，整个零件的外表面做了哑光质感的曲面处理，没有多余的装饰纹路，日常使用的时候不容易积存粉尘、物料碎屑，清洁的时候用干抹布擦拭就能把表面的残留物料清理干净，不会出现碎屑卡在纹路缝隙里滋生细菌、污染物料的问题，这一点在食品、医药类的筛分场景里尤其重要。握持面和下部安装段的衔接位置做了大圆角过渡，没有应力集中的直角结构，就算设备运行过程中出现小幅振动，衔接位置也不会因为长期应力集中出现开裂、断裂的问题，结构强度能满足每天上百次旋转调节的使用强度。内部和齿轮轴配合的方孔做了等壁厚设计，传动的时候扭矩传递均匀，不会出现局部受力过大导致方孔滑棱、旋钮空转的问题，相比传统的塑料旋钮，这种结构的传动可靠性要高出不少，就算是传递较大的调节扭矩，也不会出现配合失效的情况。

从安装边界的角度考虑，设计的时候已经把旋钮旋转时的最大外轮廓摆动范围做了校核，安装后旋钮和周边设备壳体、相邻操控件的最小间隙保持在8mm以上，旋转过程中不会和周边部件发生刮碰，就算是安装在布局紧凑的小型台式筛分设备上，也不需要额外调整周边部件的位置，直接替换原有同规格旋钮就能使用，互换性很强。另外整个零件的曲面都是连续G2过渡，不管是用机加工方式做金属样件，还是开模做注塑量产件，都能顺利脱模、走刀，不需要做额外的结构拆件，生产工艺性很好，量产的时候不良率能控制在很低的水平。
