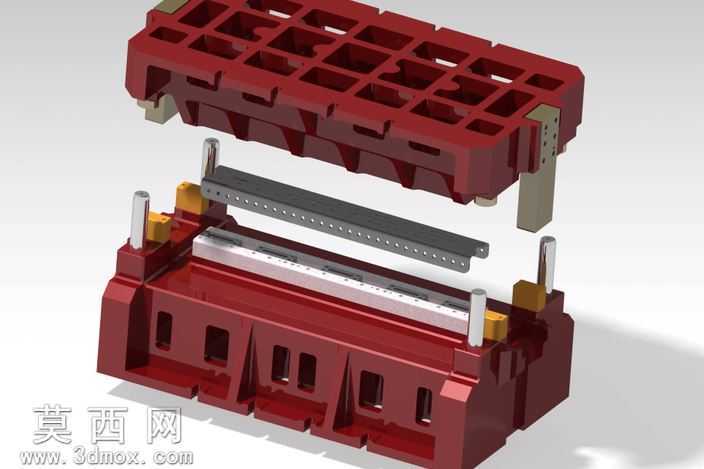

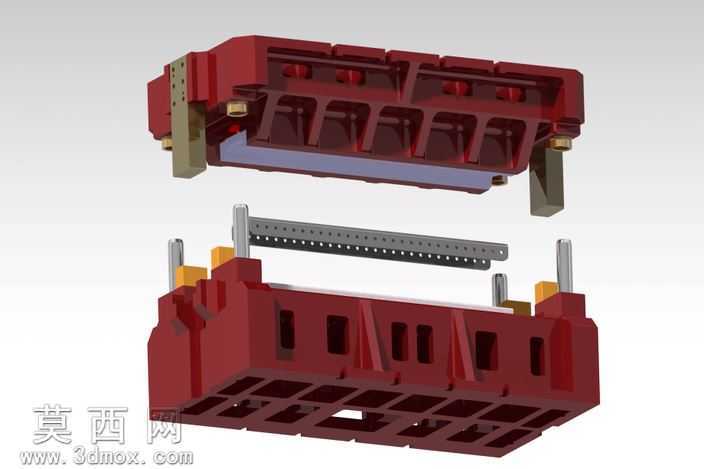

长型材校准分离工装模具三维结构

本模型为长型材校准分离工装模具，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对各功能部件的装配关系、配合公差进行了严谨的参数设定，确保模型可直接对接后续的工程图导出与加工生产环节。模型主体基座采用高刚性框架式结构设计，主体材质设定为高强度合金结构钢，表面做发黑防锈处理，基座上设计有密集的网格状减重筋结构，在保证整体结构刚性、抗形变能力的前提下，有效降低了工装整体自重，减少了工装安装调试时的负载。上下模配合部分设置有高精度导向柱结构，导向柱搭配耐磨铜套作为导向配合副，可保证合模过程中的运动精度，避免校准过程中出现偏载错位的问题。模具工作区域设置有等距排布的定位齿槽，可适配不同规格的长型材定位需求，侧边设置的可调式定位挡块可根据型材的宽度尺寸进行快速调节，无需更换工装即可完成多规格型材的校准作业。模型渲染阶段采用工业级写实渲染方案，主体金属部件赋予哑光合金钢材质，导向柱部分赋予抛光镀铬金属材质，缓冲部件赋予聚氨酯弹性体材质，通过不同材质的质感区分清晰展现各部件的功能属性，渲染光影采用柔和的工业顶光方案，清晰呈现出模具筋位结构、装配间隙、导向结构的细节特征。设计思路上，该工装针对长型材加工过程中易出现的弯曲变形、多根型材粘连排布不齐的问题，将校准与分离功能集成在同一套模具上，通过一次合模动作即可同时完成型材的校直校准与有序分离，大幅提升长型材预处理工序的加工效率，减少了多工序周转带来的定位误差。模型的各功能部件均做了独立的参数化建模，可根据实际加工的型材规格、加工设备参数快速调整各部分尺寸，具备较强的通用性与可修改性，结构上预留了标准的设备安装接口，可直接适配常见的压力加工设备安装使用，无需额外制作转接安装板。
