Bombo弯头结构动力装置三维建模

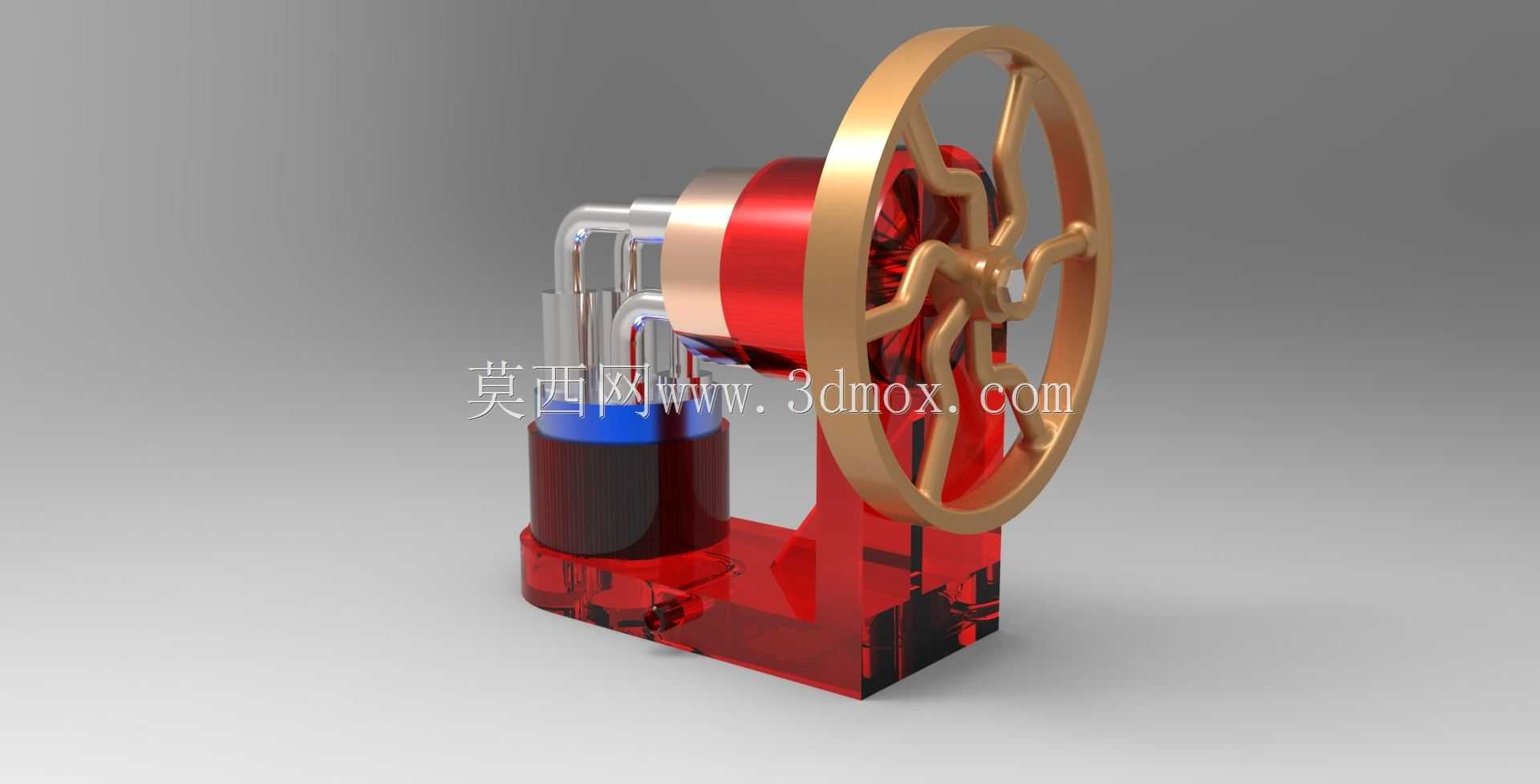

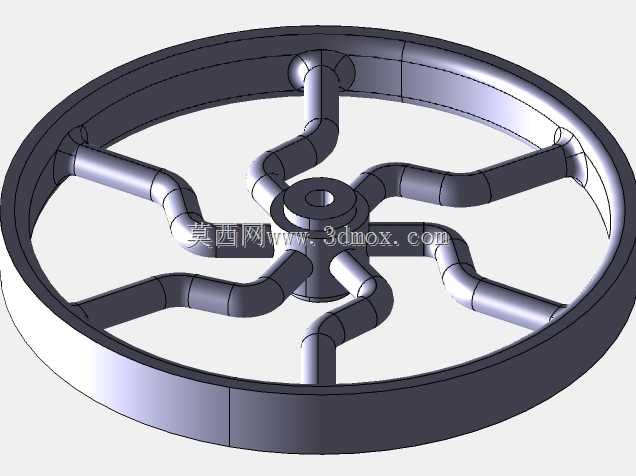

　　这套弯头结构动力装置的三维建模，核心围绕小功率流体动力转换场景的实际使用需求搭建，常见于教学演示台架、小型科普动力展品、桌面级动力实验装置这类对空间占用要求严苛的应用场景，不需要大扭矩输出，但对结构可视性、运行平顺性有明确要求。从实际功能落地的角度看，装置核心是通过多缸弯头管路的配流结构，将输入的流体压力能转换为曲轴的旋转机械能，再通过侧置的大直径飞轮完成动能存储与输出，抵消多缸往复运动带来的转速波动，保证输出轴转动的连续性。建模过程中最先敲定的是飞轮的安装边界，侧置的飞轮直径略大于缸体总成的整体高度，轮缘采用厚壁结构提升转动惯量，轮辐做等距减重开孔，既保证蓄能效果，又不会过度增加整体重量，飞轮与曲轴输出端采用平键定位配合，

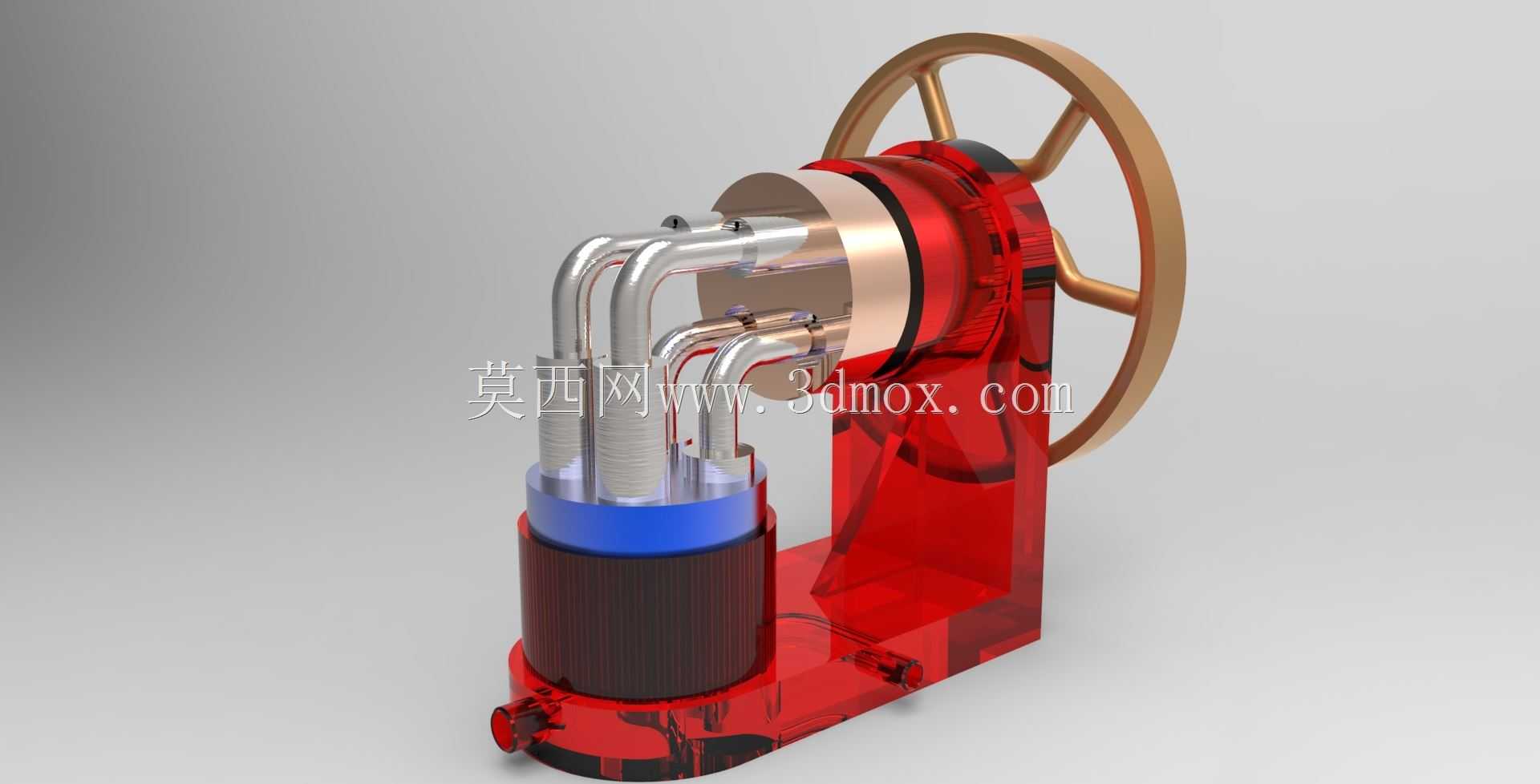

　　装配时预留0.2mm的轴向窜动间隙，避免热胀冷缩导致的卡滞。缸体部分采用透明可视化的结构设计思路，外壳做等壁厚处理，内部流道与弯头管路的对接处做圆弧过渡，减少流体流经弯头时的压力损失，三根金属弯头管路呈等角度排布，上端接入配流环腔，下端连通对应缸体的做功腔，配流环与缸体端面采用铜质衬套做旋转密封，衬套与缸体的配合公差选H7/g6，既保证转动顺滑，又能控制流体泄漏量在允许范围内。下部的缸套组件做分层结构设计，最外层为深色隔热套，中间为承压缸筒，上部蓝色环为定位挡圈，用来限制活塞的上止点位置，活塞与弯头管路的驱动端做铰接连接，铰接处采用自润滑衬套，减少往复运动过程中的磨损，不需要频繁加注润滑脂就能满足长时间运行需求。

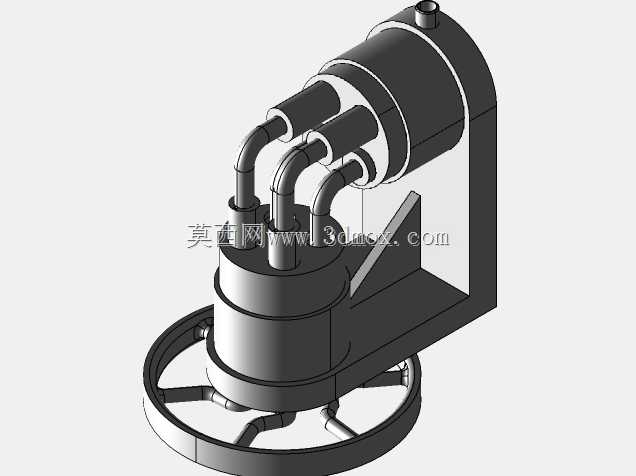

　　安装底座采用一体化L型结构，后侧立面用来支撑曲轴与飞轮组件，底部平面预留四个沉头安装孔，孔位间距按照标准桌面台架的安装尺寸设计，可直接固定在实验台或展示台的T型槽上，不需要额外制作转接板。建模时特意将各部件的装配干涉做了逐一排查，比如弯头管路随曲轴转动时的运动轨迹，与缸体内壁、配流环端面的最小间隙控制在1.5mm以上，避免运行过程中出现管路碰擦外壳的问题；飞轮与后侧支撑立面的间隙留足3mm，防止装配误差导致飞轮摩擦支架。从结构设计的逻辑上，这套装置没有采用传统内燃机的直列或V型缸体布局，而是用弯头管路将缸体的做功方向做了转向，大幅压缩了装置的轴向长度，整体占用的安装空间比同缸数的传统直列结构缩小近40%，非常适合在空间有限的展示柜、

　　教学实验箱内布置。各连接部位的密封结构都做了显性化建模，比如配流环处的密封槽、缸盖处的密封垫位置，都按照实际加工尺寸做了还原，方便后续做工程拆图时直接提取尺寸进行零件加工。输出轴的轴端做了标准的轴伸设计，可直接连接小功率发电机、传动带轮等负载，不需要额外加工转接轴，适配常规的小型动力输出需求。
