电脑主板北桥芯片组散热冷却结构

　　在台式电脑主板的硬件布局中，北桥芯片作为承担CPU与内存、显卡高速数据交互的核心组件，工作过程中会持续产生较高的热流密度，若散热设计不到位，极易出现芯片过热降频、系统运行不稳定甚至硬件烧毁的问题，这款北桥冷却结构正是针对这类板载芯片的散热需求开发的被动式散热方案。从实际应用场景来看，这类冷却结构多用于无主动风扇的台式机主板、嵌入式工业主板的北桥芯片散热位，依靠大面积的金属鳍片与空气自然对流完成热交换，相比带风扇的主动散热方案，不存在机械磨损、运行噪音的问题，长期使用的可靠性更高，适合对运行稳定性要求高、维护周期长的工控设备、入门级办公台式机使用。

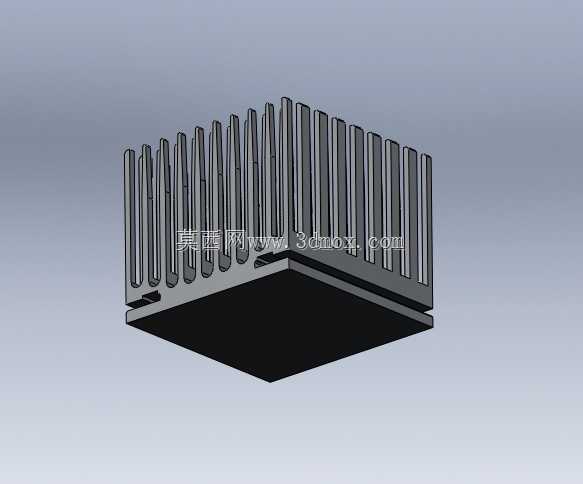

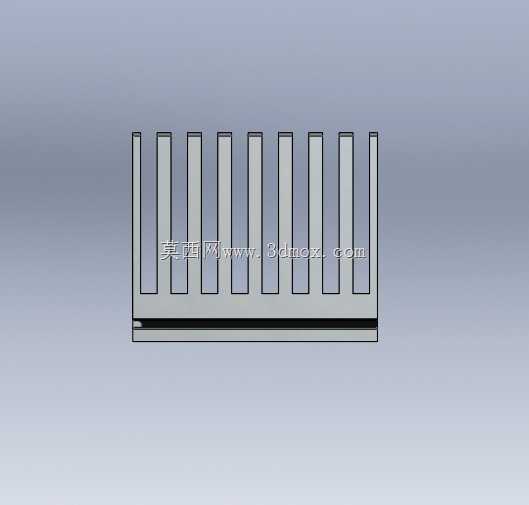

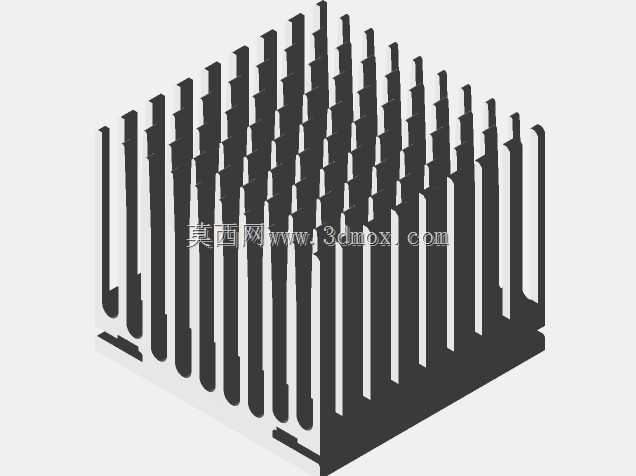

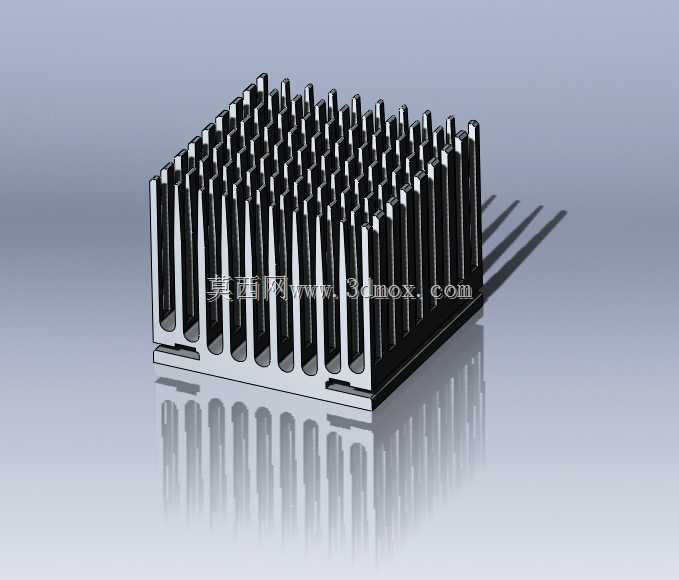

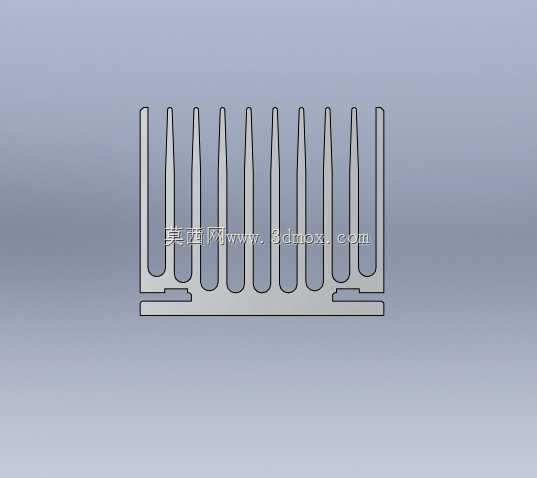

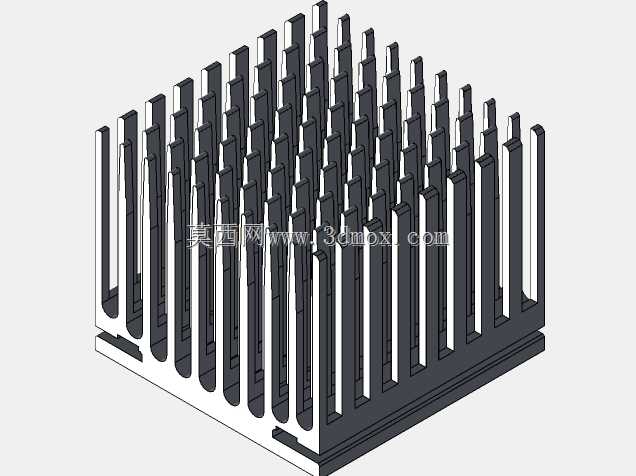

　　从功能特性上看，该冷却结构采用纯被动散热设计，底部为平整的实心导热基座，基座上垂直排布多组等间距的平行散热鳍片，鳍片之间预留了均匀的通风间隙，空气可以在鳍片间隙间自然流通，将基座传导上来的芯片热量持续带走。基座的底面加工有极高的平面度，安装时可以通过导热硅脂或者导热贴与北桥芯片的顶面紧密贴合，尽可能降低接触热阻，保证芯片产生的热量能够快速传导到整个散热结构上。鳍片的厚度经过优化，在保证结构强度、足够导热截面积的前提下，尽可能提升了单位体积内的散热面积，平衡了散热效率与整体重量、材料成本之间的关系。

　　在设计思路上，这款结构做了针对性的简化适配，没有采用复杂的热管、焊接鳍片工艺，而是采用一体成型的结构设计，所有鳍片与基座为同一整体，不存在不同部件连接的接触热阻，同时也简化了生产加工流程，适合批量冲压或者挤型加工，能够有效控制生产成本。结构的边角位置做了小圆角过渡处理，既避免了安装过程中尖锐边角划伤操作人员或者主板上的其他电子元件，也减少了加工过程中的应力集中问题，提升结构的结构强度。在安装边界的设计上，基座的底面尺寸完全匹配常规北桥芯片的顶面封装尺寸，不会过度占用主板的板载空间，避免干涉周边的电容、电阻等贴片元件；基座两侧预留了标准的安装卡扣或者螺丝固定位，可以适配主流主板的北桥安装孔位，安装时不需要额外对主板进行改装，直接通过卡扣或者螺丝即可将冷却结构牢牢压合在芯片表面，长期使用不会出现松动移位的问题。

　　从外形尺寸来看，整体结构为方正的立方造型，高度控制在常规主板北桥散热的允许范围内，不会干涉上方安装的独立显卡、CPU散热器等其他硬件，鳍片的排布方向顺着机箱内常规的空气流动方向设置，能够借助机箱内部的整体风道进一步提升散热效率，即使在机箱密闭的环境下，也能保证足够的热交换能力。结构的整体重量经过控制，不会因为过重对主板PCB造成额外的弯曲应力，避免长期使用后主板出现变形、焊点脱焊的问题。在实际选型使用时，这类被动式北桥冷却结构可以覆盖常规功耗下的北桥芯片散热需求，不需要额外供电，安装完成后即可长期稳定工作，不需要日常维护清理风扇积灰，对于追求低噪音、高可靠性的装机场景来说是非常适配的散热方案。建模过程中对鳍片的间距、厚度、基座厚度都做了参数化处理，可以根据不同芯片的功耗、不同主板的安装空间快速调整尺寸参数，衍生出适配不同场景的散热结构版本，不需要重新进行整体结构的重新设计，能够有效缩短同类产品的开发周期。
