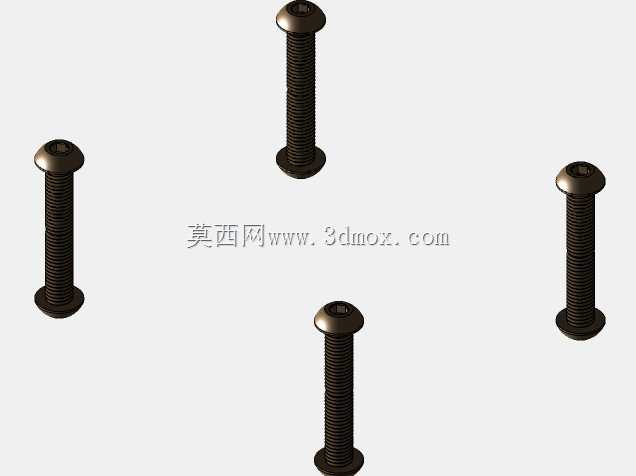

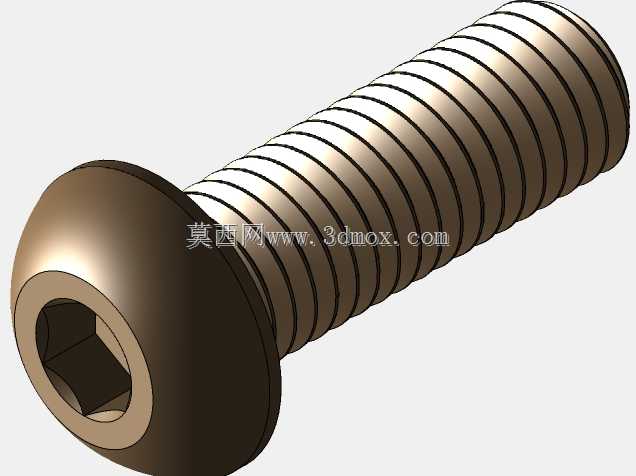

内六角盘头螺纹紧固件三维结构设计

　　这类盘头内六角螺纹紧固件，在电梯设备的更新改造、日常维保作业中属于高频使用的基础连接件，同时也广泛覆盖各类通用机械设备的装配场景，从钣金护罩的固定、传动组件的定位，到电气元件的安装、导轨支架的锁紧，都能见到这类零件的应用。不同于外六角螺栓需要预留较大的扳手操作空间，内六角驱动形式的设计，让这类螺钉可以在沉孔、狭小装配空间内完成锁紧作业，盘头的结构形式又能在被连接件表面形成更大的承压接触面积，避免锁紧过程中压伤较薄的钣金基材，同时不需要在被连接件上加工沉头孔，降低了钣金加工的工序成本，尤其适合电梯轿厢内饰板、层门护板、设备外罩这类厚度较薄的构件连接场景。

　　从设计逻辑上看，这类螺钉的头部采用圆弧过渡的盘形结构，头部外径与螺纹公称直径保持固定的比例关系，既保证头部有足够的抗扭强度，不会在锁紧过程中出现头部拧裂、驱动孔滑牙的问题，又不会因为头部尺寸过大占用过多的装配空间，影响相邻零部件的布置。内六角驱动孔的深度设计经过扭矩匹配计算，能够保证标准内六角扳手完全插入后，施加额定锁紧扭矩时不会出现扳手脱出、孔壁变形的情况，驱动孔底部的退刀结构，也避免了冷镦加工过程中应力集中导致的头部开裂问题。螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹大径、中径、小径的公差配合符合通用紧固件的公差要求，能够和市面上常规的同规格螺母、预制螺纹孔实现顺畅旋合，不需要额外的适配加工。螺纹尾部的倒角设计，既可以在装配时起到导向作用，快速对准螺纹孔，又能去除螺纹加工产生的飞边毛刺，避免装配过程中毛刺刮伤螺纹孔内壁，影响连接强度。

　　在实际安装使用中，这类螺钉的安装边界需要结合被连接件的材质、厚度做匹配调整：当连接厚度1.5mm以下的冷轧钢板时，不需要额外加装平垫圈，盘头自身的承压面积已经足够分散锁紧压力，不会出现板材凹陷变形的问题；当连接铝型材、工程塑料这类硬度较低的基材时，可以根据实际锁紧力需求选配小平垫圈，进一步分散承压面应力，避免长期使用后出现基材蠕变导致的连接松动。锁紧扭矩的选择需要匹配螺纹的性能等级，常规4.8级强度的该类螺钉，在电梯部件装配中，M6规格推荐锁紧扭矩控制在8-10N·m，M8规格推荐锁紧扭矩控制在18-22N·m，既可以保证足够的预紧力，避免设备运行过程中振动导致螺钉松动，又不会因为扭矩过大造成螺纹滑牙、头部断裂的失效问题。

　　从三维建模的角度来看，这类零件的建模过程需要重点关注几个工艺细节：头部与螺杆衔接处的圆角过渡，这个位置是应力集中的高发区域，圆角半径的取值既要符合冷镦成型的工艺要求，又要保证足够的疲劳强度，避免螺钉在长期交变载荷下出现断裂；螺纹的建模如果用于装配干涉检查，可以采用简化的装饰螺纹线形式，如果用于有限元受力分析，则需要绘制精确的螺旋扫描牙型，保证仿真结果的准确性；内六角驱动孔的棱角处需要做微小的倒角处理，既符合实际零件的加工状态，也能避免装配仿真过程中出现尖锐棱角导致的干涉误判。这类紧固件虽然属于标准件范畴，但在非标设备设计、电梯更新改造的定制化结构设计中，经常需要根据实际的安装空间、连接强度需求调整头部厚度、螺杆长度、螺纹段长度等参数，精准的三维模型可以直接用于装配干涉检查、工程图生成、BOM清单统计，大幅提升设计效率，减少生产装配阶段出现的零件不匹配、安装空间不足等问题。在电梯这类涉及运行安全的设备中，紧固件的建模精度还会直接影响后续的受力仿真计算结果，准确的结构尺寸可以帮助工程师更精准地校核连接强度，排查潜在的松动、断裂风险，保障设备长期运行的可靠性。
