杠杆式链条拉紧起重吊具结构设计

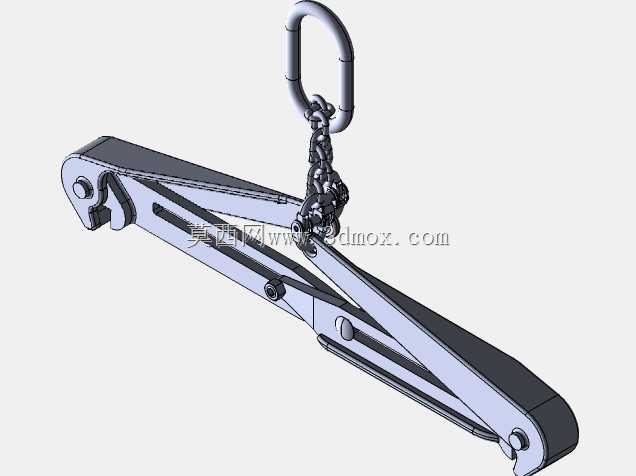

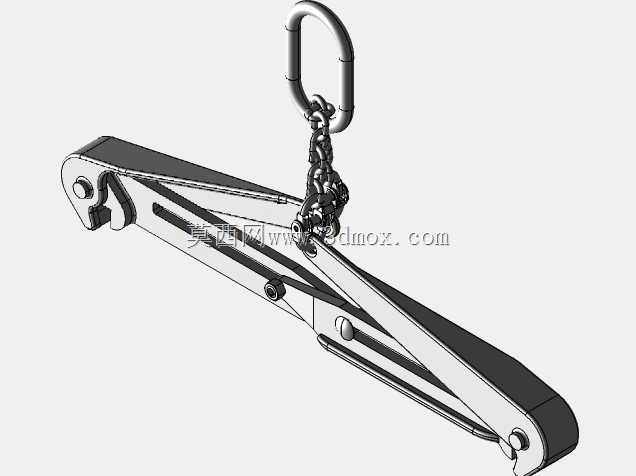

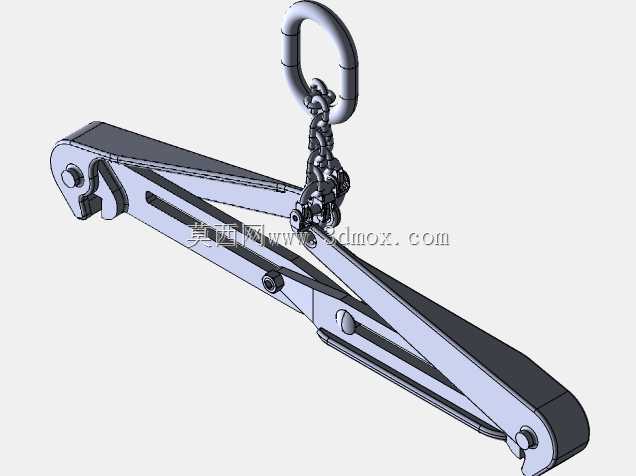

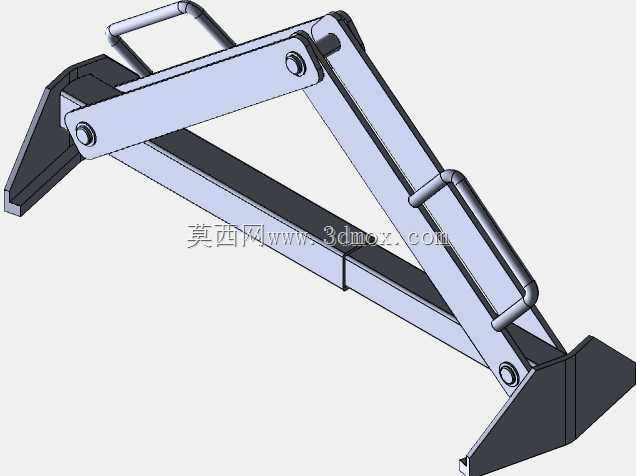

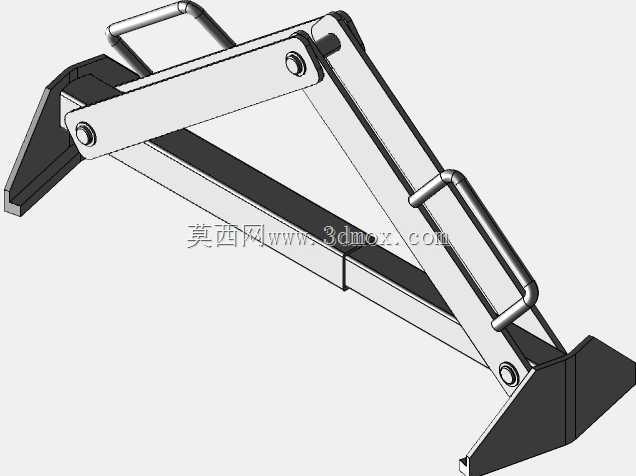

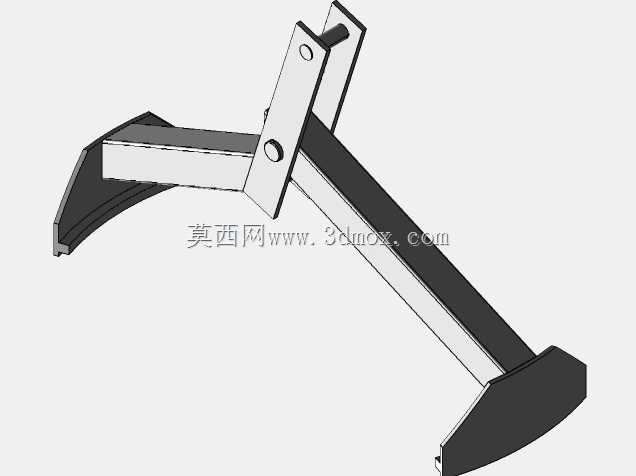

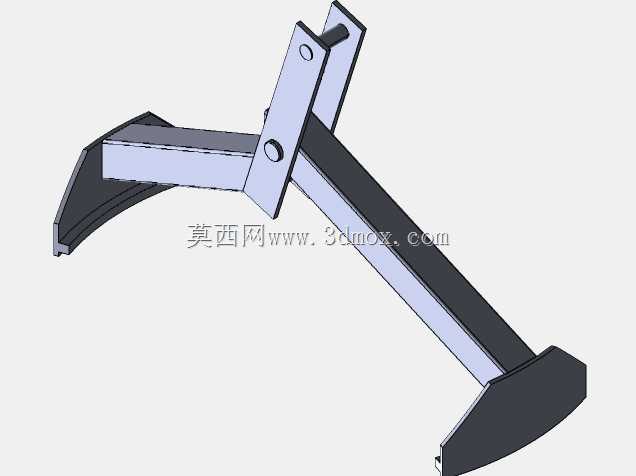

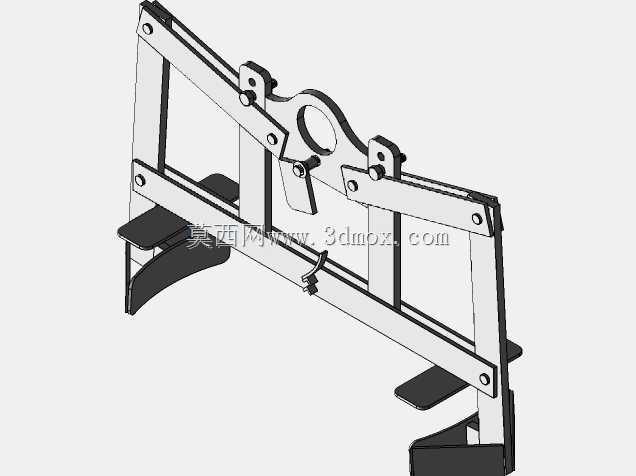

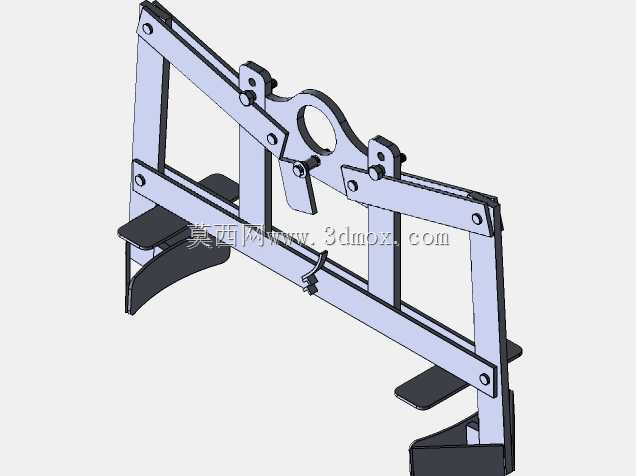

这类杠杆式链条拉紧吊具，常出现在货运绑扎、重型构件移位、车间工位吊装、物流堆场货物固定这类场景里，核心作用是通过杠杆力臂的机械增益，把松弛的吊装或绑扎链条张紧到预设载荷，避免起吊或运输过程中构件滑移、索具松脱引发的安全隐患。和棘轮式拉紧器不同，这款结构采用对称双剪式杠杆臂设计，力的传导路径更直接，没有多余的棘爪锁止冗余结构，在需要快速松脱、频繁张紧调整的作业场景里，操作效率比传统结构高不少。从结构设计逻辑来看，上端的吊环直接对接行车吊钩、卸扣这类标准吊装接口，吊环和下方链条的连接采用万向铰接结构，不管起吊角度怎么偏移，铰接处都能自适应转动，不会让杠杆臂承受额外的侧向弯矩，避免臂体因为偏载出现永久变形。双杠杆臂的铰接点全部采用销轴连接，销轴和臂板的配合选用间隙配合公差，既保证转动时无卡滞，又不会因为间隙过大出现旷量，长期反复受力后也不会出现销轴窜动的问题。臂体的镂空槽不是为了减重做的装饰结构，一方面是减少臂体本身的自重，让单人操作时能轻松持握调整，另一方面镂空槽可以作为观察窗，作业人员能直接看到内部锁止块的啮合位置，确认张紧状态是否到位，避免虚锁引发的风险。下端的夹口结构做了圆弧过渡的咬合齿，齿面的硬度做了差异化处理，咬合区域淬火处理提高耐磨性，臂体主体保持中等韧性，避免受力时出现脆断。实际选型安装时，要注意上端吊环的连接边界，吊环的内孔尺寸适配标准卸扣的销轴直径，不能用直径过小的连接件强行对接，否则会让吊环局部应力集中，长期循环载荷下出现开裂。杠杆臂完全张开时的总长度要和作业空间匹配，在狭小的集装箱内部、设备间隙里作业时，要确认臂体摆动范围内没有障碍物，避免张紧操作时臂体磕碰周边构件。这款结构的锁止逻辑是依靠杠杆过死点实现机械自锁，当杠杆臂压合到闭合位置时，铰接点的力线越过中心轴线，哪怕链条受冲击载荷出现瞬时拉力波动，锁止状态也不会自行松脱，不需要额外加装保险销就能保持张紧力，只有人为扳动解锁手柄抬起杠杆臂，才能释放张紧力，这种自锁结构在户外颠簸运输、长周期吊装静置的场景里可靠性更高。链条选用的是标准起重短环链，链环的对接位置和上端铰接吊耳的卡槽完全匹配，不会出现链环卡滞、扭转的问题，张紧过程中链条始终保持顺直受力，不会因为扭结出现局部应力过载。夹口的开合范围覆盖了常用的型钢、构件吊耳厚度，不需要额外加装垫块就能直接夹持，对于表面平整度不高的铸锻件吊点，夹口的浮动结构也能自适应贴合，保证咬合面受力均匀，不会出现局部打滑。在车间内做重型模具移位、钢材下料工位的构件吊装时，这款吊具可以快速完成索具张紧，不需要反复调整链条长度，单人就能完成整套挂装、张紧、解锁的操作流程，相比传统的螺旋式拉紧器，操作行程更短，张紧速度更快，而且没有螺纹结构，不会因为现场的铁屑、灰尘堆积出现螺纹卡滞、锈蚀无法转动的问题，适合在铸造、钢结构加工这类作业环境相对恶劣的场景长期使用。设计时对臂体的受力做了等强度优化，从铰接点到手持端的截面厚度逐步变化，高应力区域的臂板厚度更大，低应力区域适当减薄，整体重量比同载荷等级的实心臂结构轻近三成，操作人员长时间持握作业也不容易出现疲劳。所有铰接销轴的端部都做了防脱挡圈设计，哪怕作业过程中出现振动，销轴也不会从孔位中脱出，减少日常维护的检查项，现场作业时不需要频繁检查销轴的固定状态。
