红酒瓶外观结构三维数模设计

　　日常接触的玻璃红酒瓶，看似是简单的回转类容器，实际在结构设计阶段需要兼顾灌装适配、堆叠运输、握持使用、标签贴合等多场景的工程需求，本次完成的瓶体三维数模，完全按照量产流通的常规红酒瓶结构特征构建，可直接用于包装结构验证、灌装生产线适配调试、陈列展示道具开发等场景。从实际应用场景来看，这类瓶体结构首先要适配全自动葡萄酒灌装生产线的卡瓶、送瓶、压塞、旋盖、贴标全工位的定位需求，瓶身各段的直径公差、过渡圆弧曲率都要和生产线的拨瓶轮、托瓶台、抱瓶夹具的轮廓匹配，避免出现卡瓶、倒瓶、定位偏移导致的贴标歪斜、压塞错位等生产问题。在结构设计思路上，整个瓶体采用回转体特征构建，从瓶口段开始，首先是标准的冠形瓶口密封段，外径尺寸匹配常规葡萄酒软木塞、

　　高分子塞的压装过盈量要求，瓶口顶端的平面做了微小的圆角过渡，避免压塞时瓶口边缘应力集中导致玻璃崩口；瓶口下方的锁口环位置，设计了两道环形凸起，用于热缩帽、金属防盗盖的卡合固定，凸起的高度和宽度按照行业通用的封盖尺寸设定，保证封盖后不会出现松脱、滑转的问题。瓶颈段采用平滑的锥度过渡，从瓶口的小直径逐步过渡到瓶肩位置，过渡段的曲率半径经过反复调整，既保证瓶身整体的视觉协调性，也能在灌装完成后倒瓶沥干残留酒液时，液体能够顺着瓶颈内壁顺畅流出，不会在瓶肩位置形成积液残留。瓶身主体段采用等直径圆柱结构，这一段是标签贴合的主要区域，圆柱面的直线度公差控制在合理范围内，保证自动贴标时标签能够平整贴合，不会出现褶皱、气泡、翘边的问题；

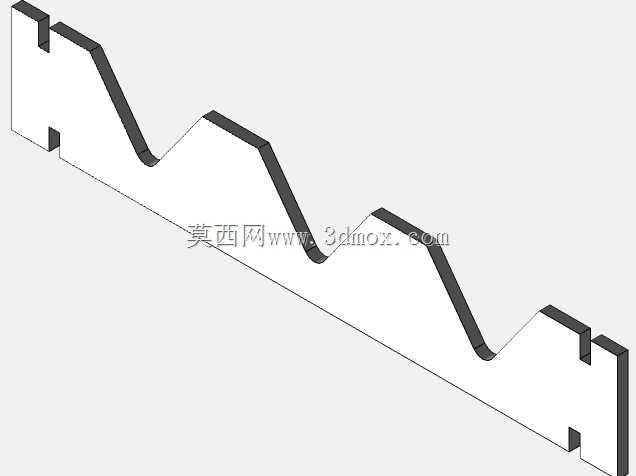

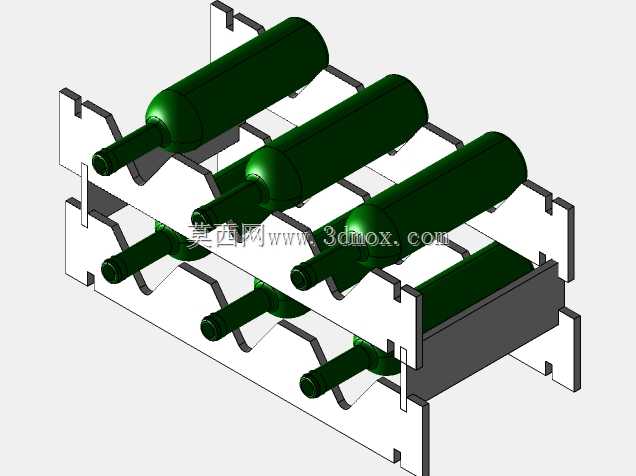

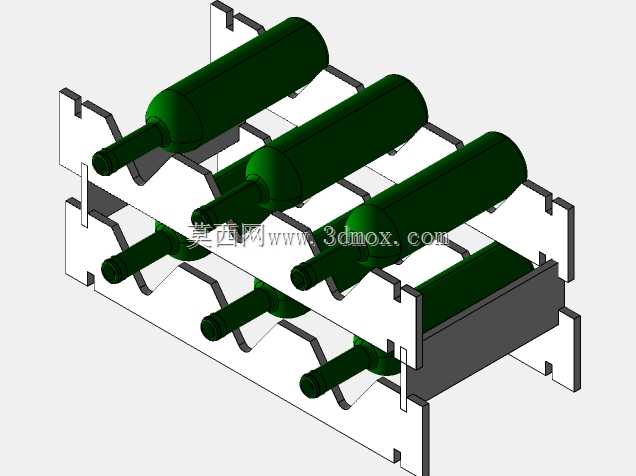

　　同时瓶身直径的设定兼顾了成年人单手握持的尺寸需求，握持时手掌能够完全包覆瓶身，不会出现过粗握持费力、过细倾倒时手感不稳的问题。瓶底部分采用了常规红酒瓶的凹底结构，也就是业内常说的碹底结构，凹底的深度和锥度经过优化，一方面能够提升瓶体整体的结构强度，在堆叠存放、运输颠簸时，瓶底能够承受更大的轴向压力，避免瓶底受压炸裂；另一方面凹底的环形支撑面做了等宽的平面处理，保证瓶体放置在水平台面时能够平稳直立，不会出现晃动摇摆的问题，支撑面的边缘做了微小的倒角，避免放置时刮伤桌面或者标签。在安装边界和适配尺寸上，整个瓶体的总高度、最大外径都符合750ml标准葡萄酒瓶的通用尺寸规范，能够适配常规的红酒酒架、葡萄酒包装盒、冰箱侧门储酒格、商用酒柜的层架间距要求，不管是家用储酒场景还是商用陈列场景，都不需要额外调整容纳空间的尺寸。数模构建过程中，所有的过渡位置都做了等壁厚处理，瓶身整体壁厚按照玻璃吹制工艺的要求设定，保证吹制成型时玻璃料能够均匀分布，不会出现局部过薄导致的强度不足、局部过厚导致的原料浪费和冷却不均产生内应力的问题；瓶身表面没有多余的凸起或者凹陷结构，除了必要的密封、定位结构外，整体外表面光滑连续，既方便生产过程中的模具脱模，也能减少运输过程中瓶体之间摩擦产生的划痕。很多刚接触包装结构设计的工程师容易忽略瓶体各段过渡位置的圆角处理，要么圆角过小导致应力集中，要么圆角过大影响标签贴合和生产线定位，在构建这个数模的时候，

　　每一处过渡圆弧的半径都结合实际生产的工艺要求做了校验，比如瓶肩和瓶身的过渡圆角，既要保证吹制时玻璃料的流动顺畅，也要保证标签上边缘能够贴合到瓶身圆柱段，不会因为过渡弧度过大导致标签上边缘翘边。另外，瓶口的内孔尺寸也做了精准控制，内孔的直径和深度匹配常规压塞机的压头尺寸，压塞时软木塞能够顺畅压入瓶口，同时保证密封过盈量符合葡萄酒长期储存的密封要求，不会因为内孔尺寸偏差导致塞子压入过深或者密封不严漏酒的问题。这个数模除了用于玻璃酒瓶的生产开模验证外，还可以用于酒架设计时的空间干涉校验、红酒包装礼盒的内衬结构设计、灌装生产线的工位仿真模拟、储酒设备的容量排布计算等场景，所有结构特征都做了参数化关联，调整尺寸参数就可以快速衍生出不同容量、不同造型的红酒瓶结构，不需要重新从零开始构建特征，能够大幅缩短相关产品的开发周期。
