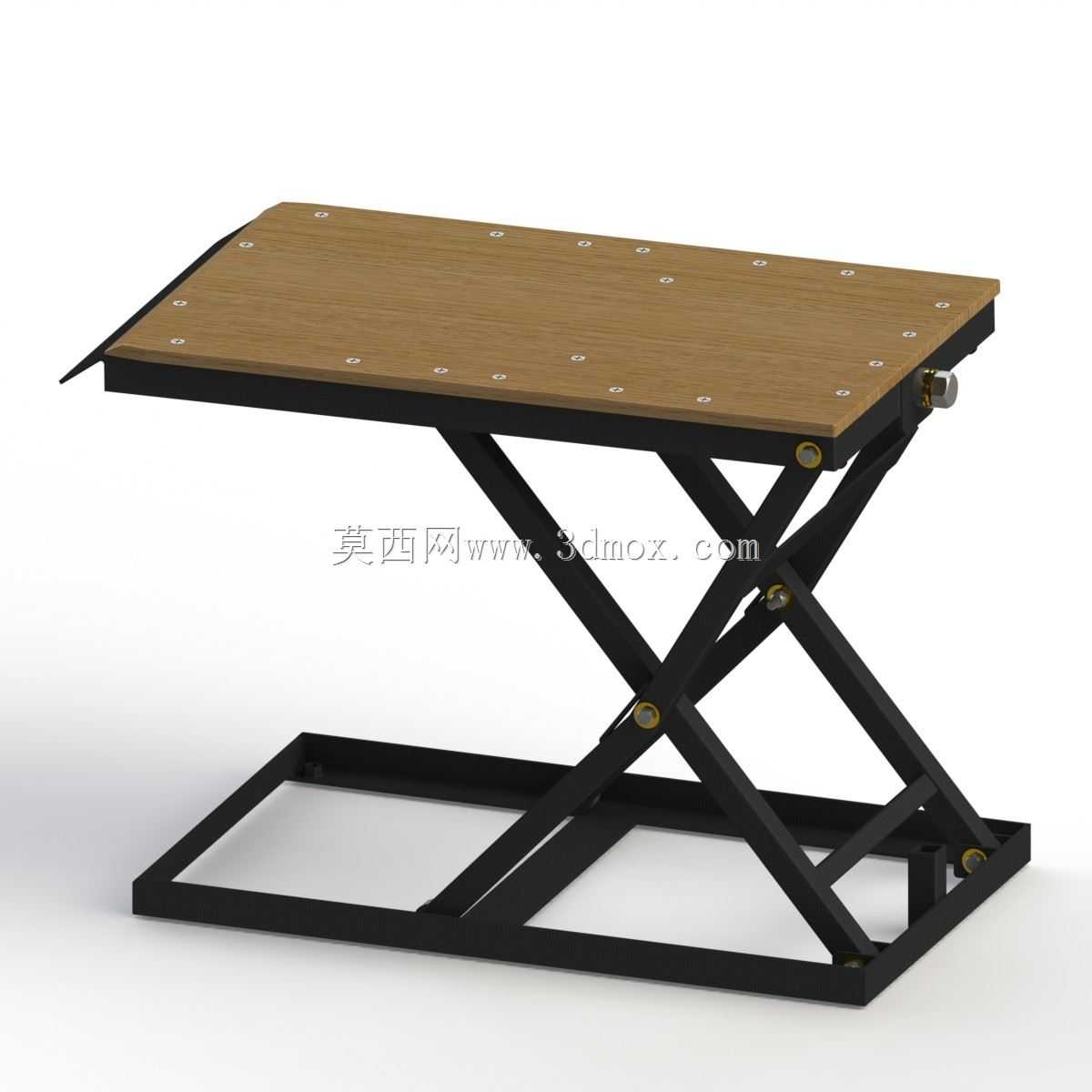

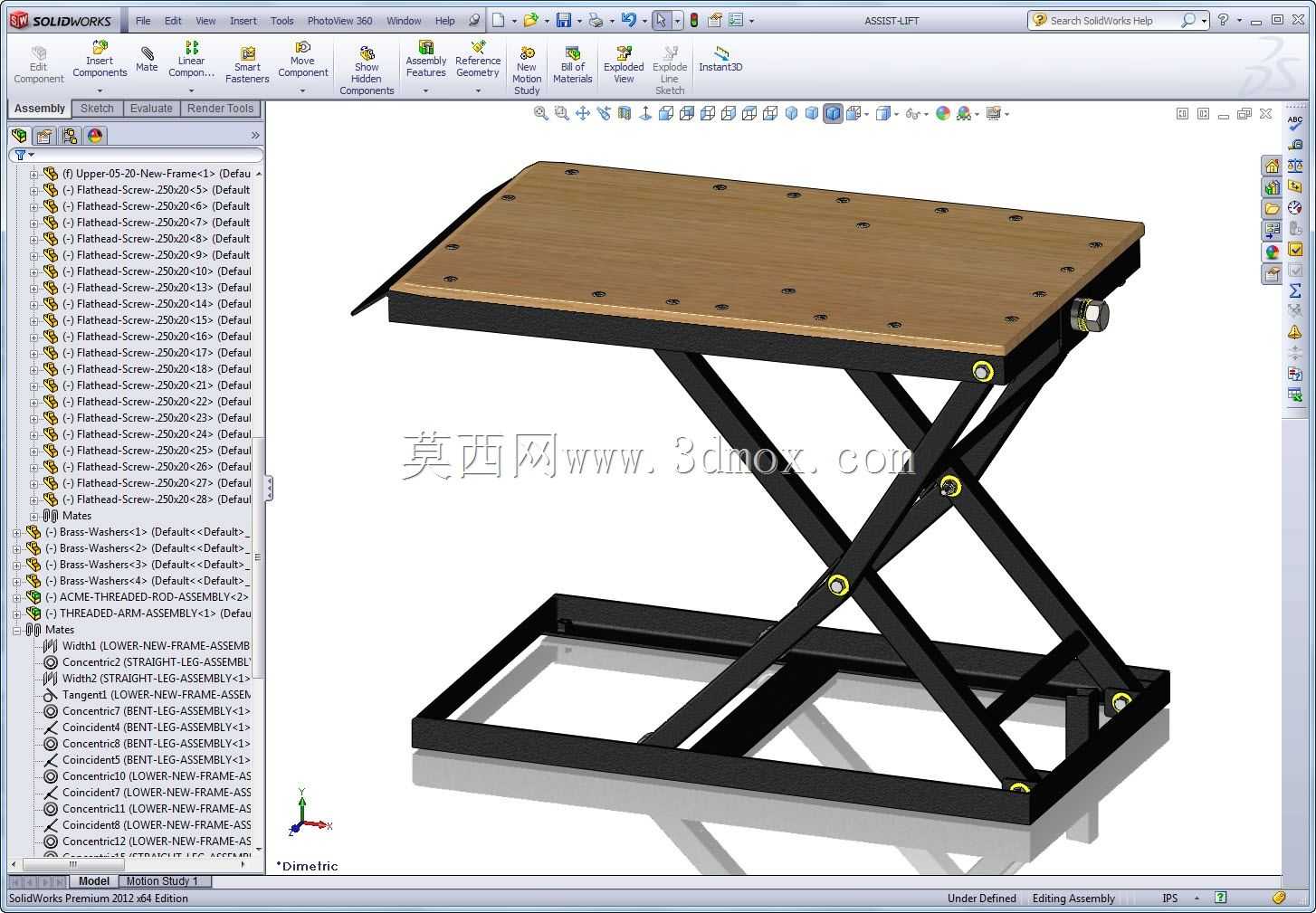

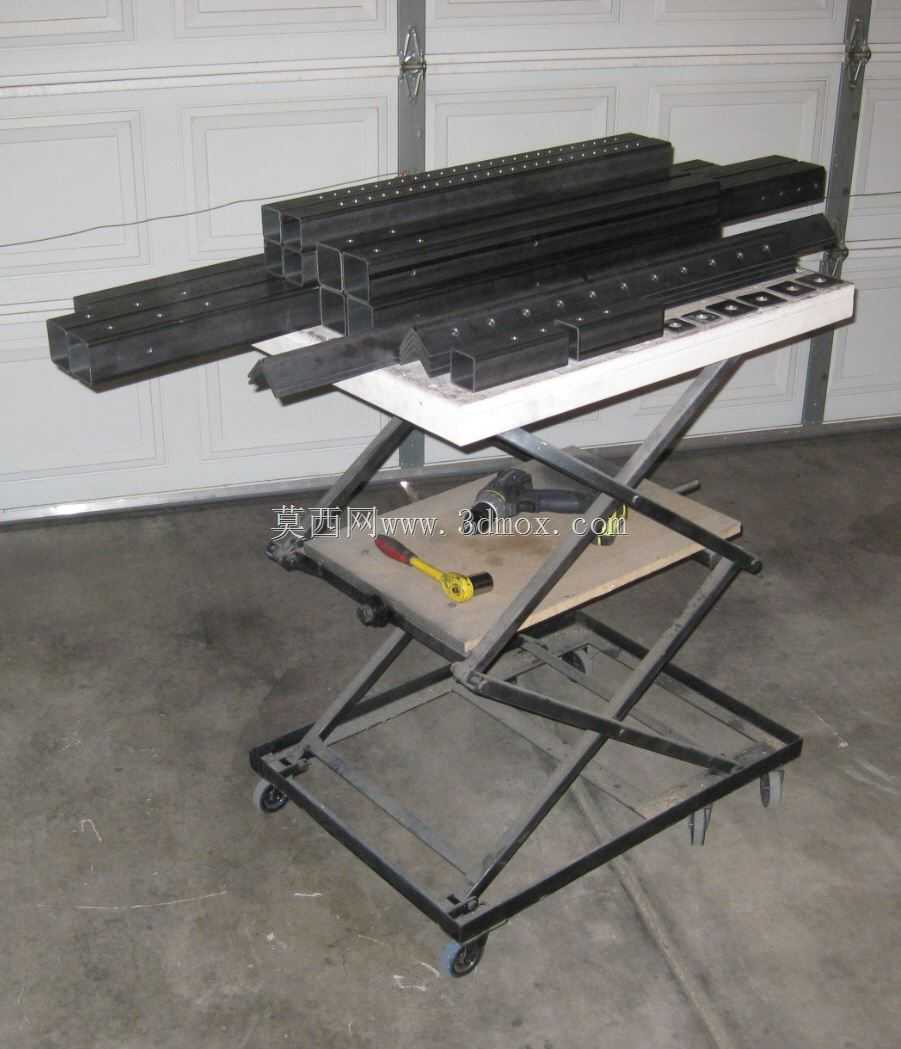

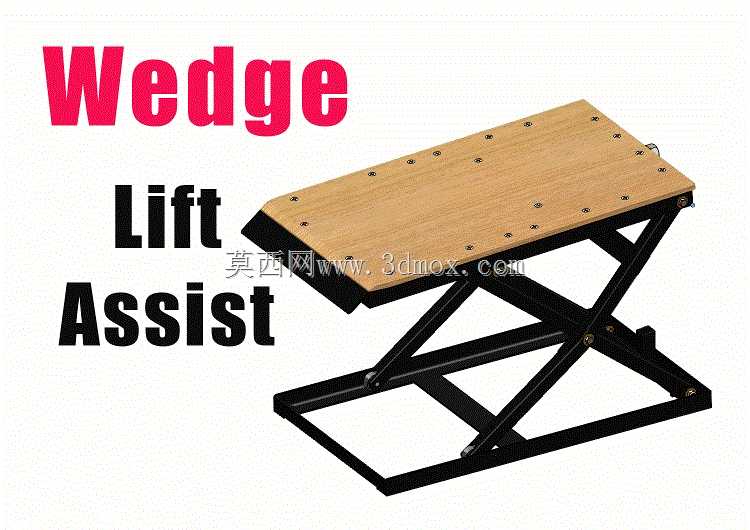

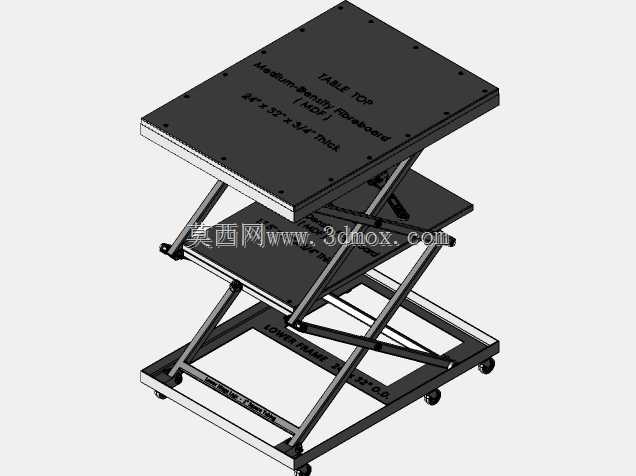

剪叉式木质台面升降作业平台结构

　　在车间工位物料转运、轻型装配作业、仓储理货的日常场景里，这类带木质台面的剪叉升降结构是适配性极强的工位辅助设备，区别于大吨位重载升降台，它的定位是覆盖1吨以内的轻型举升需求，常见于电子装配线的工位高度适配、木工车间的工件抬升、仓储环节的货位高度补位，甚至是实验室重型检测设备的高度调节场景，不需要配套复杂的土建基坑，多数场景下直接放置在平整硬化地面即可投入使用，对场地改造的要求极低。

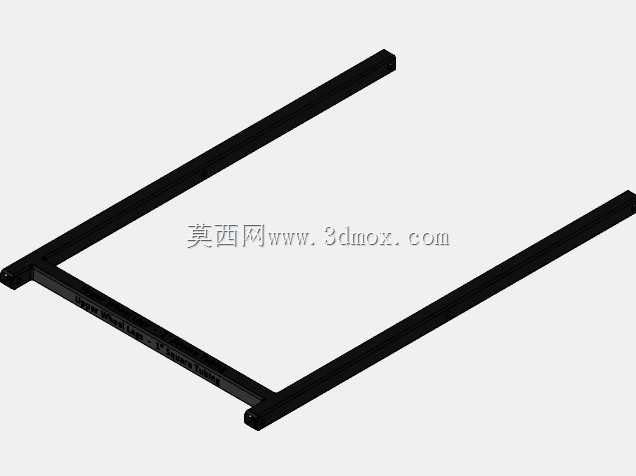

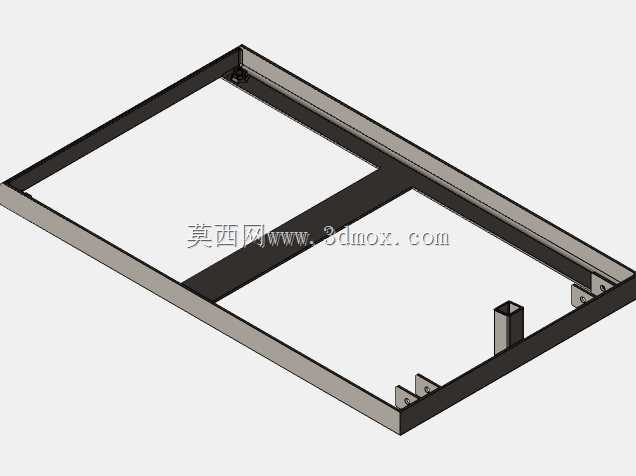

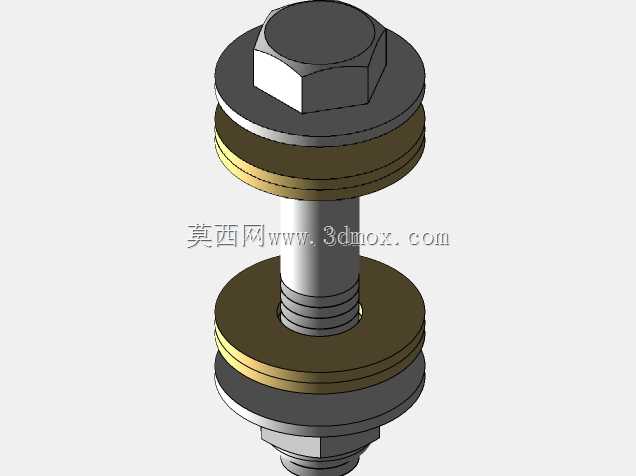

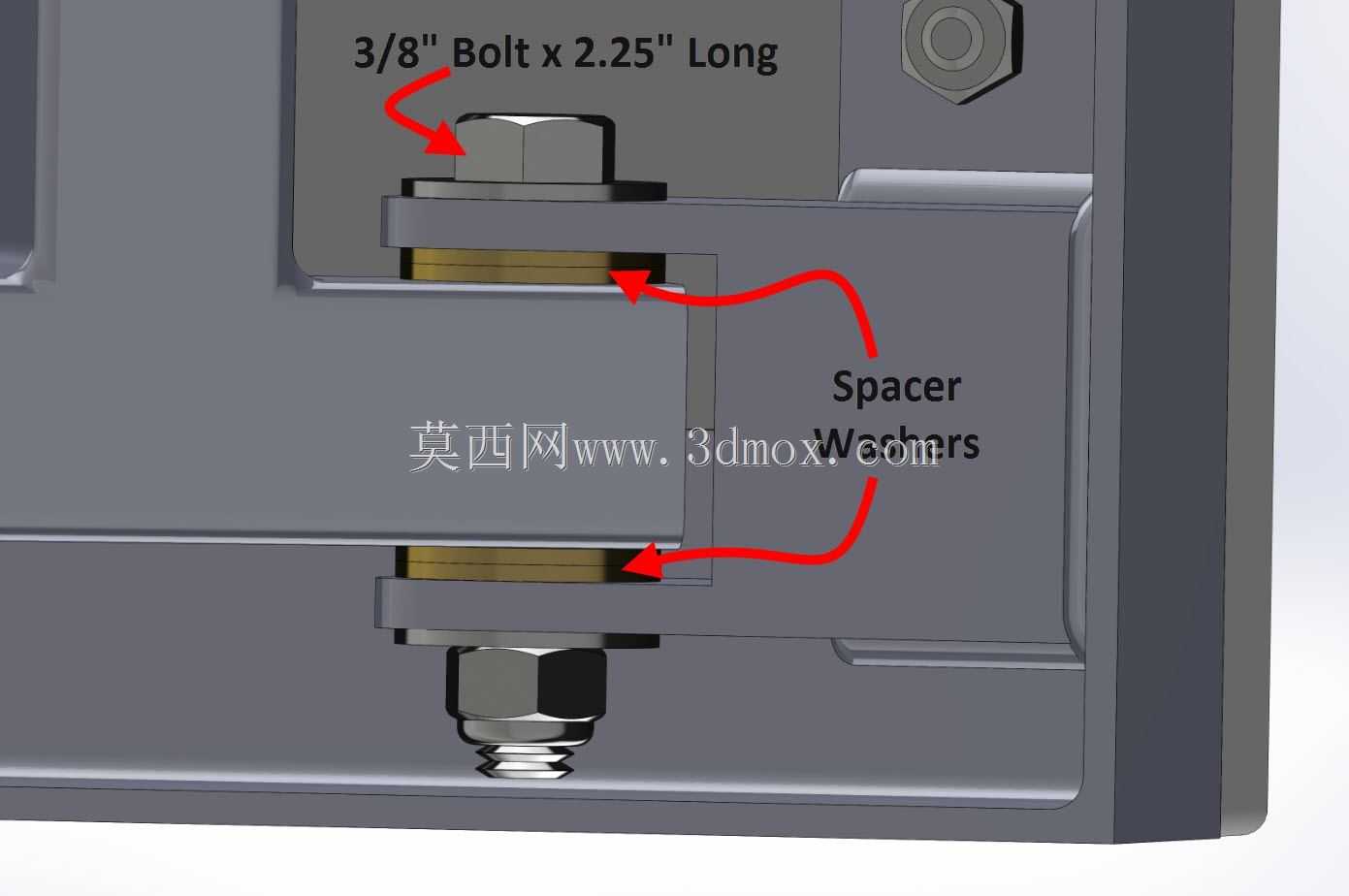

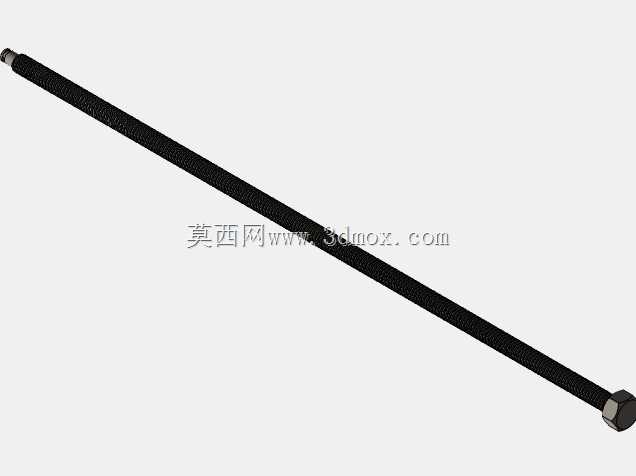

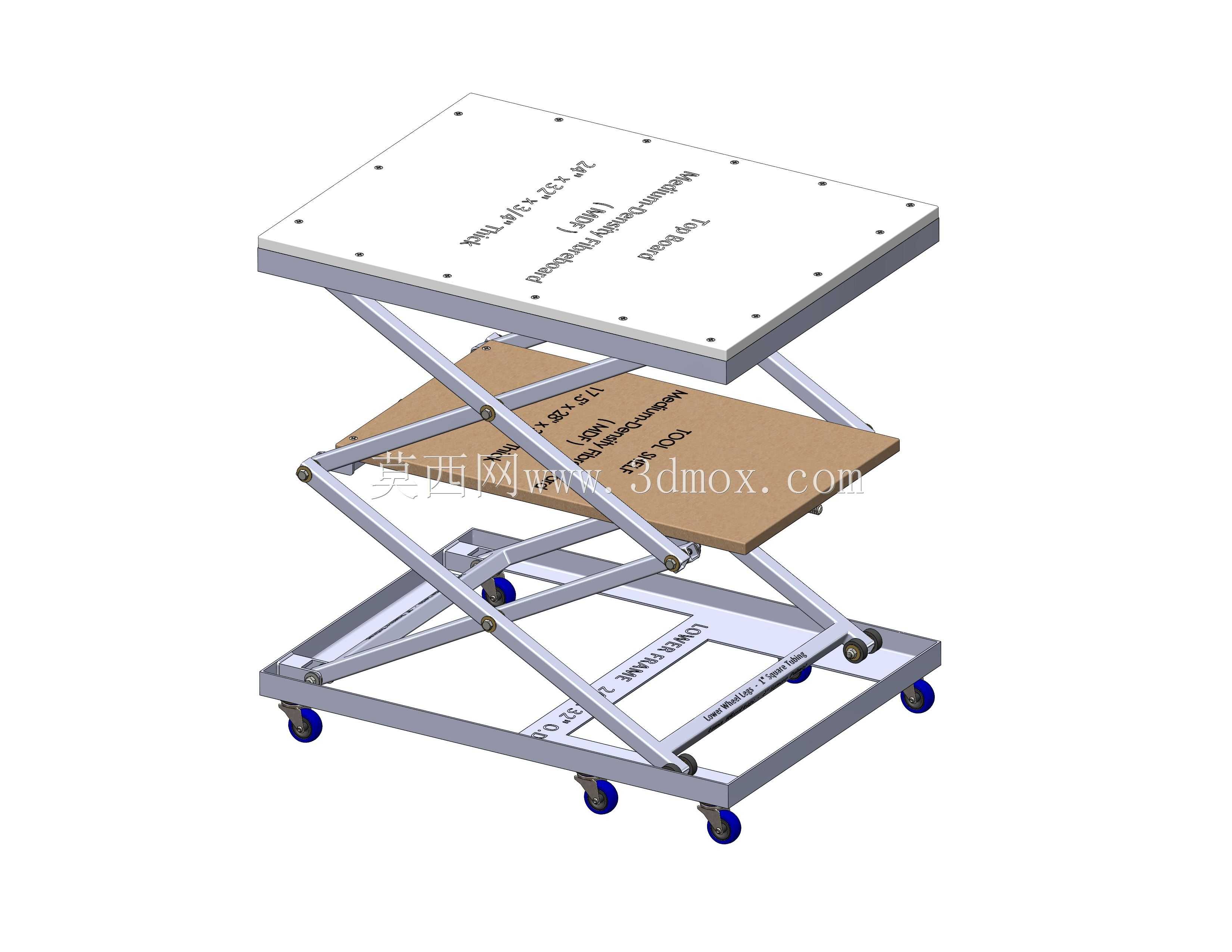

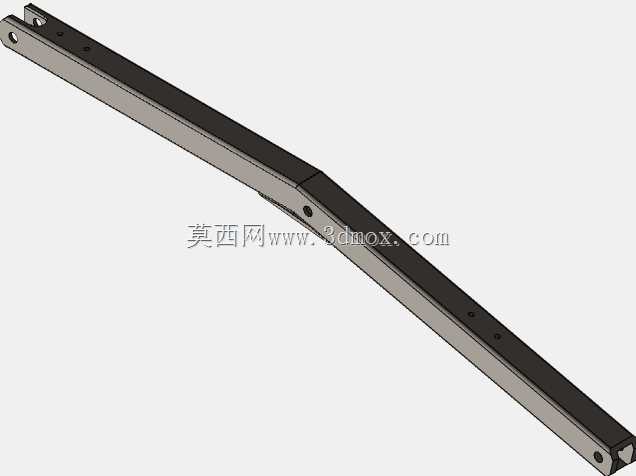

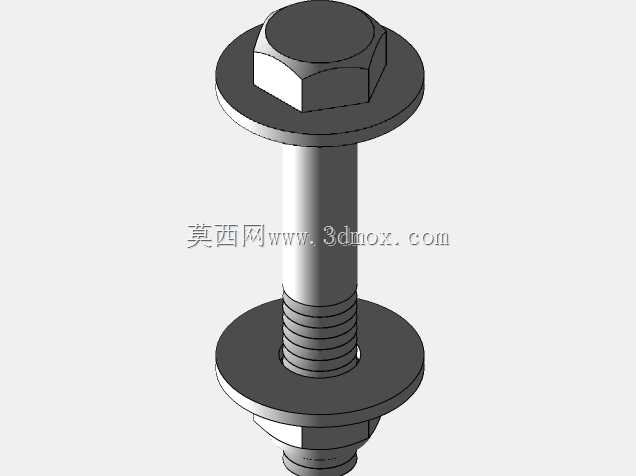

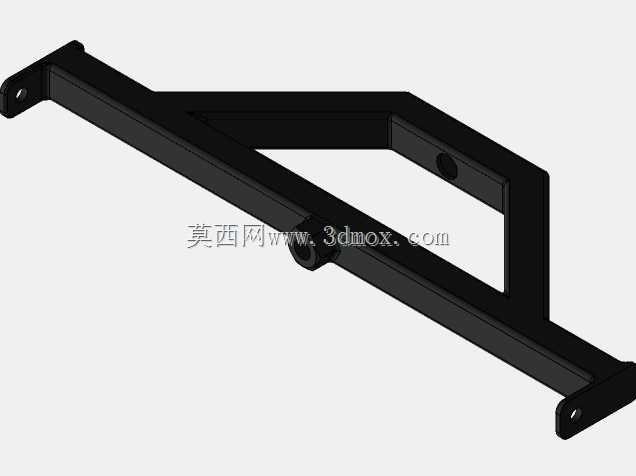

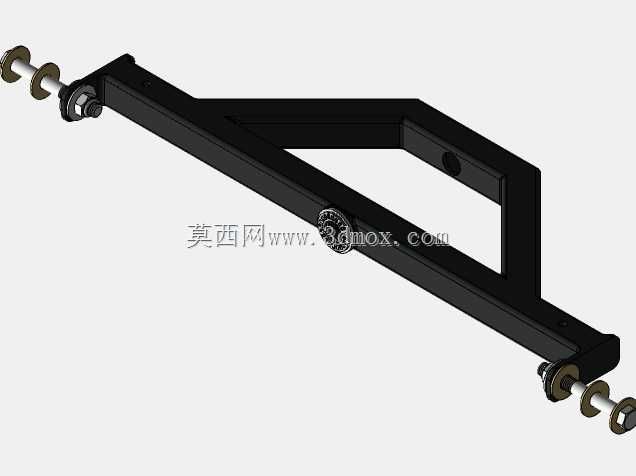

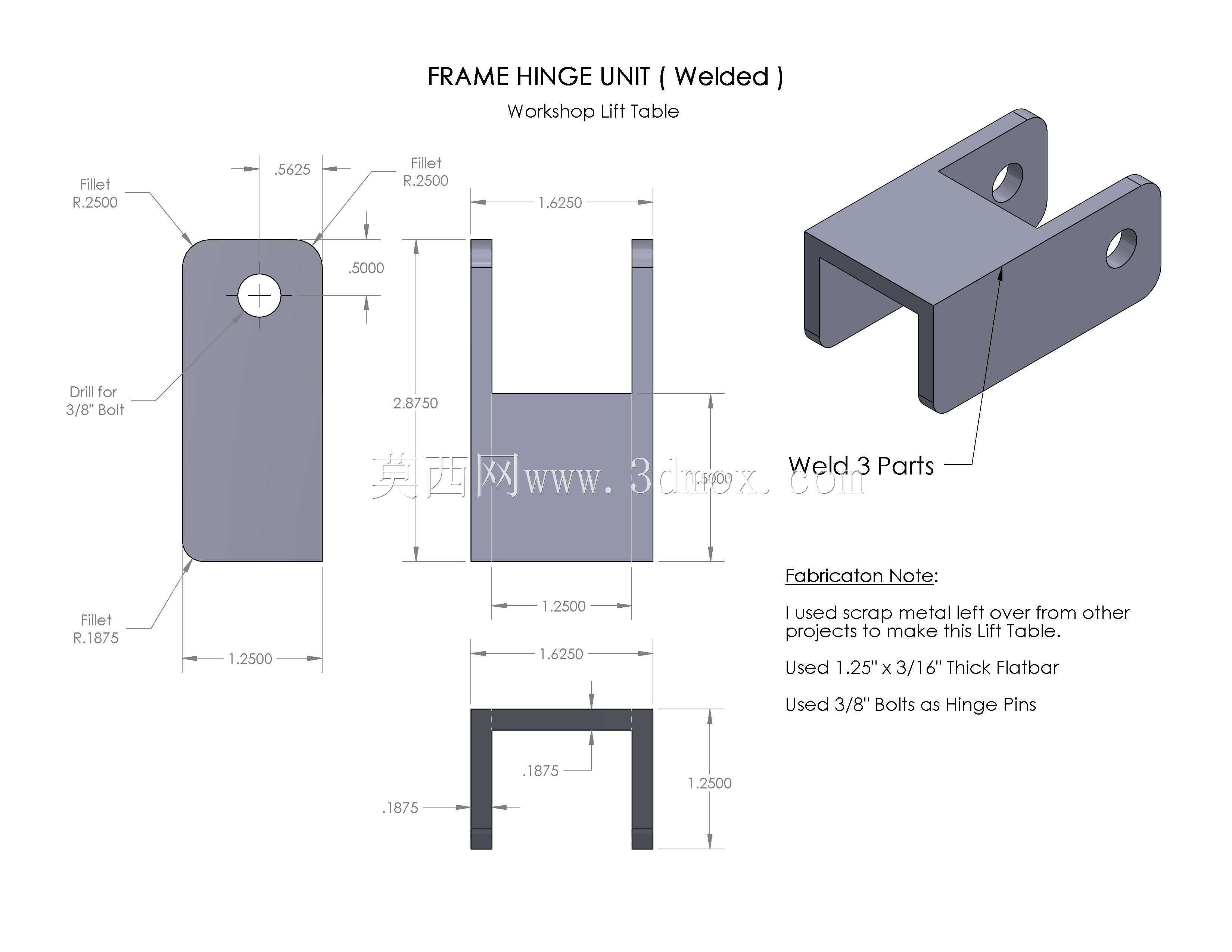

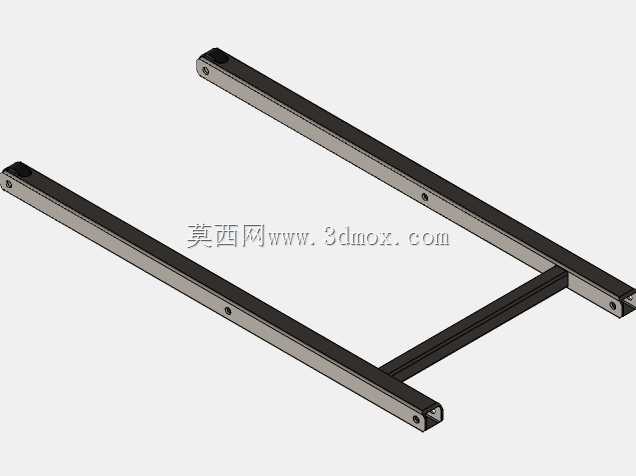

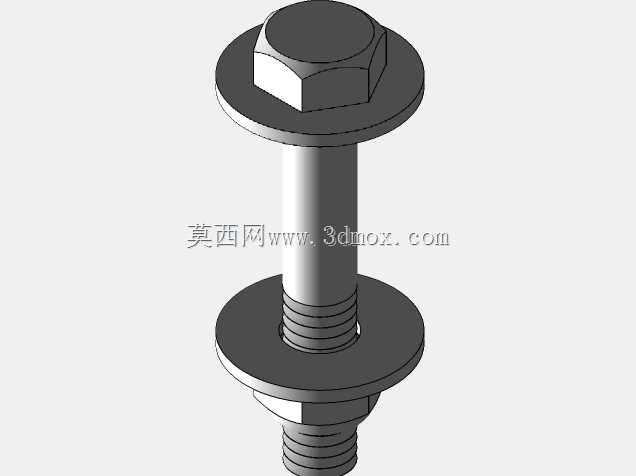

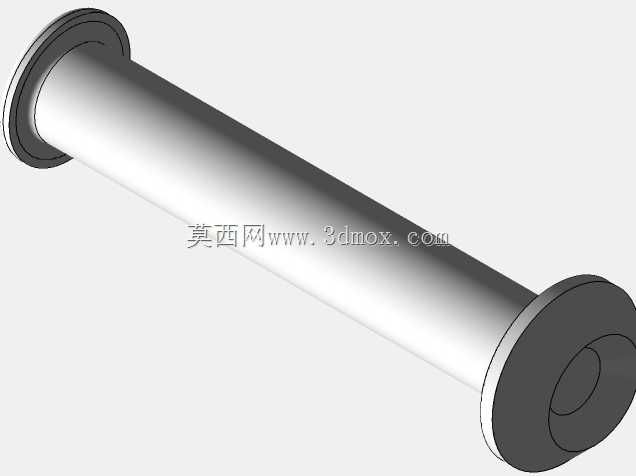

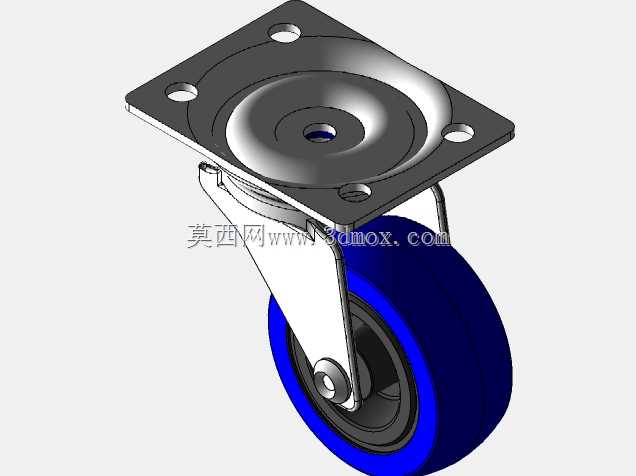

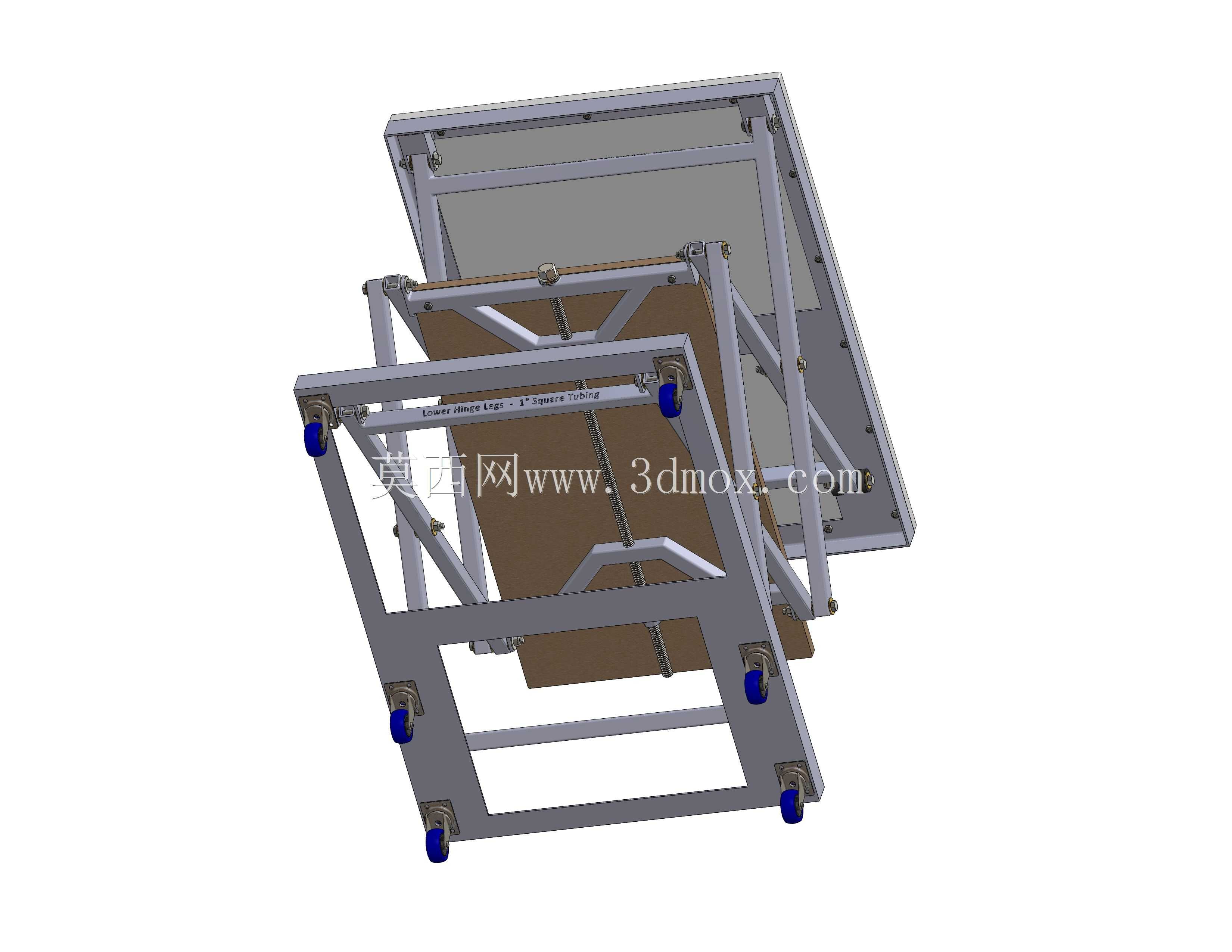

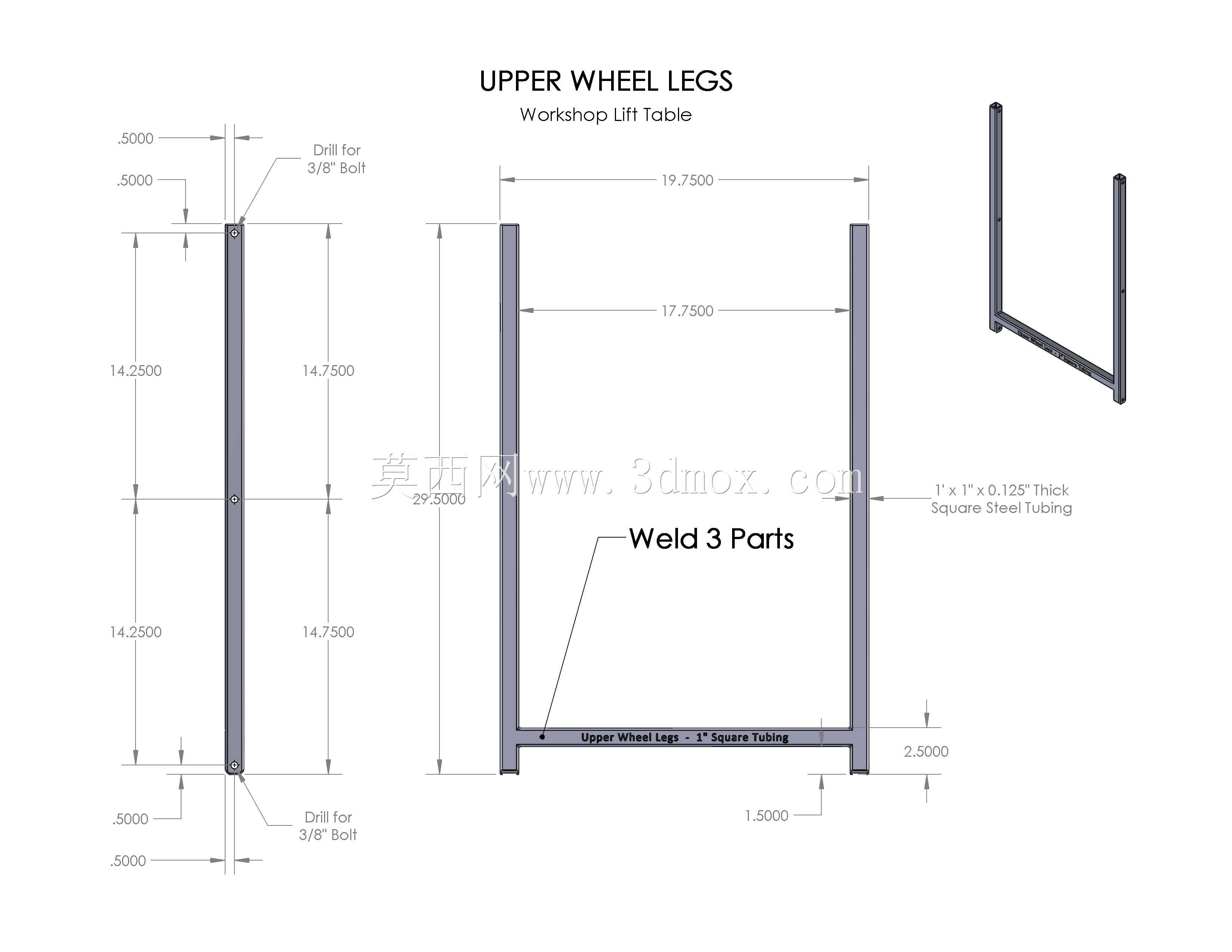

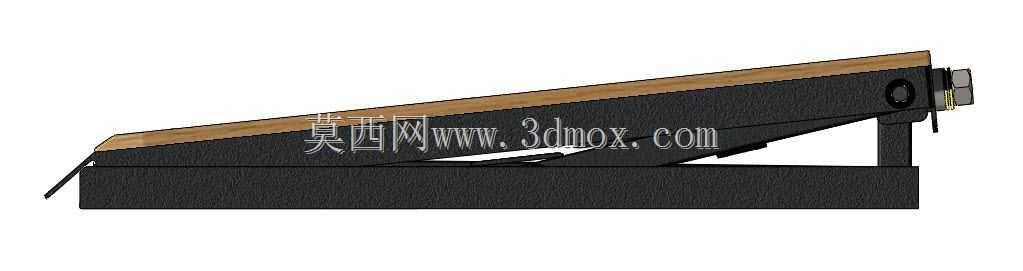

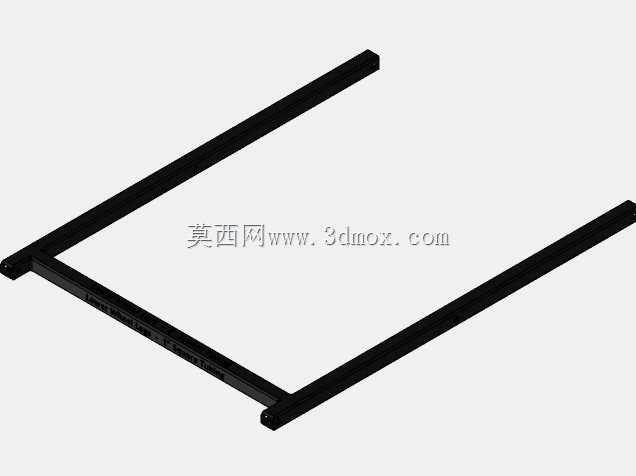

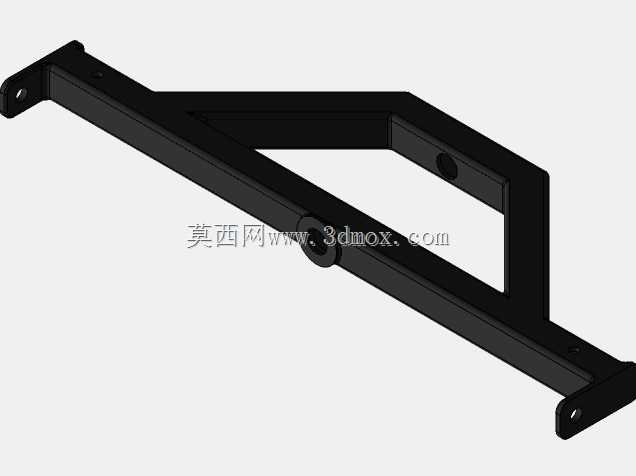

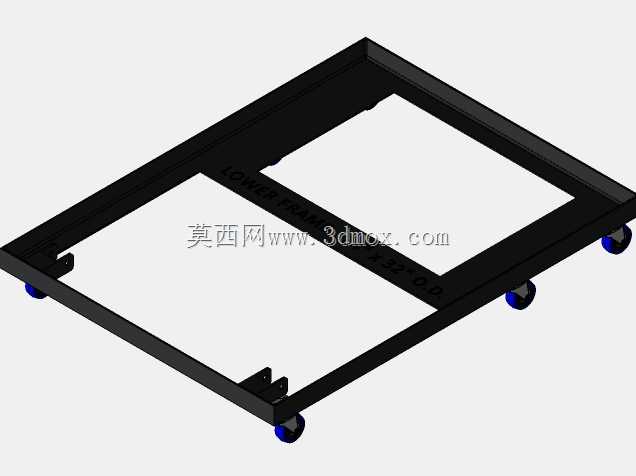

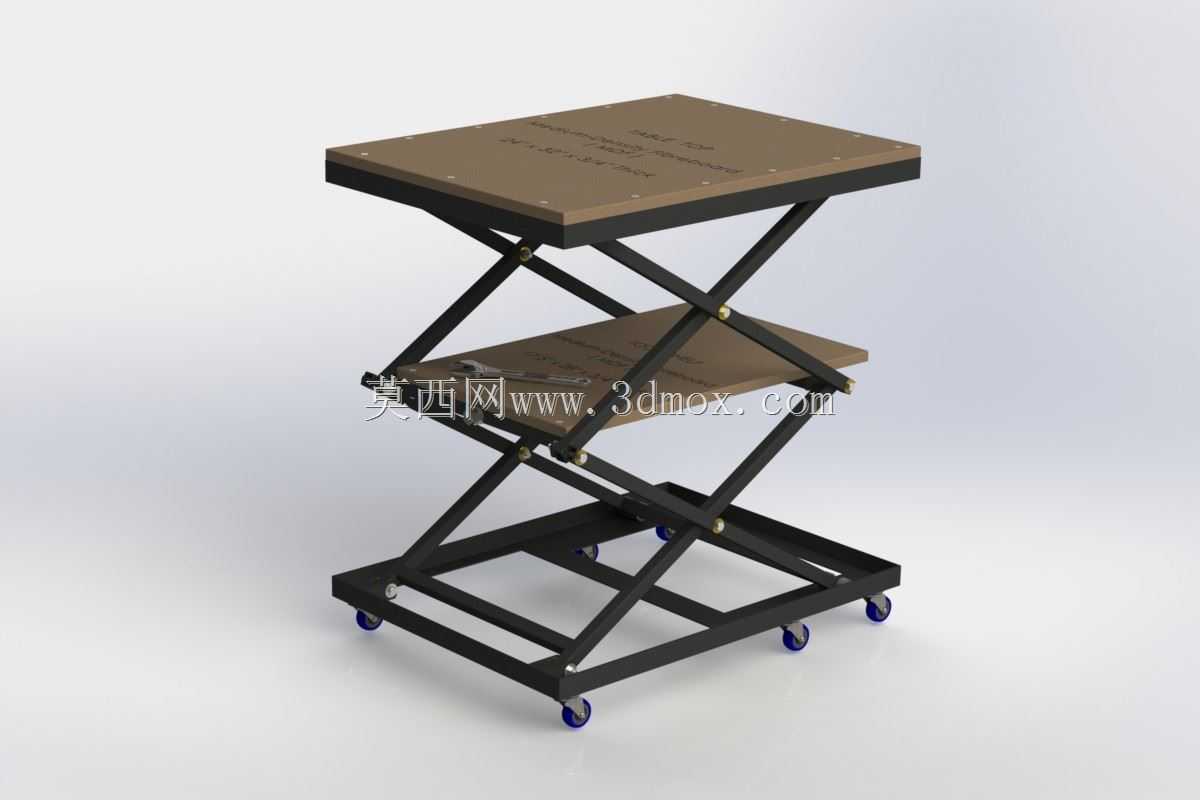

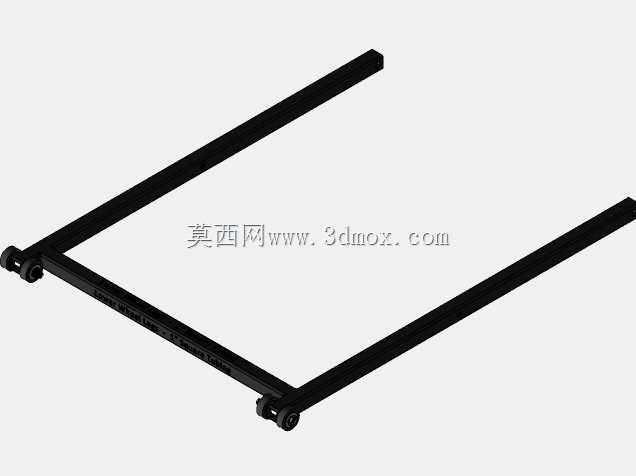

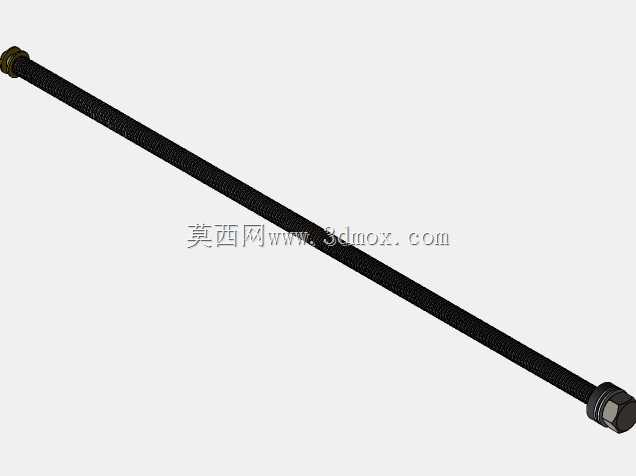

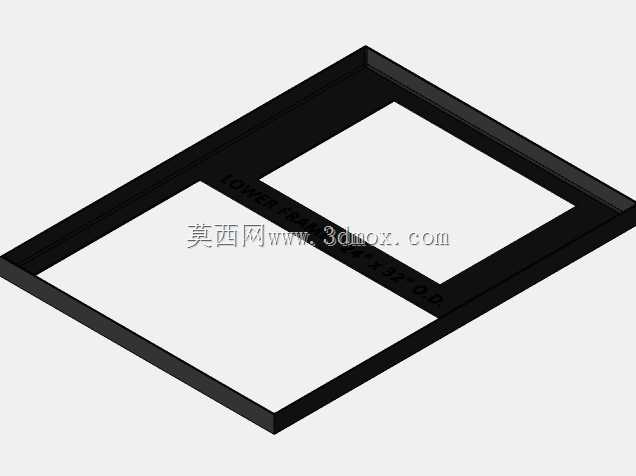

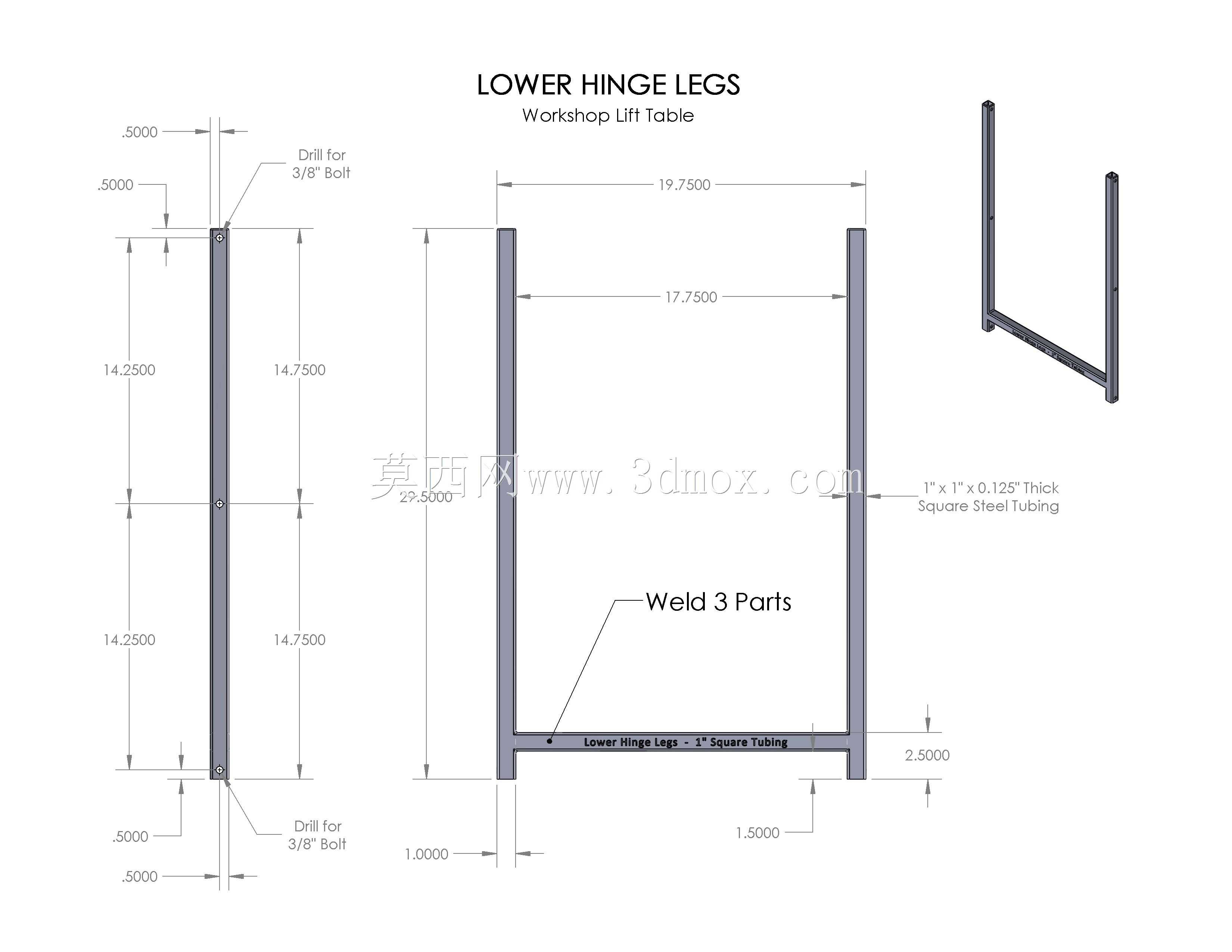

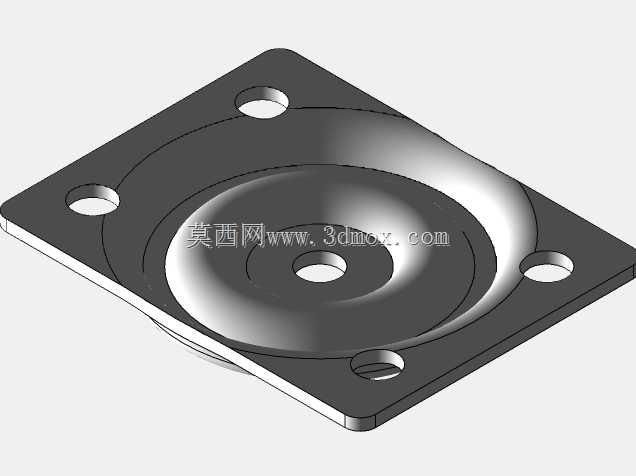

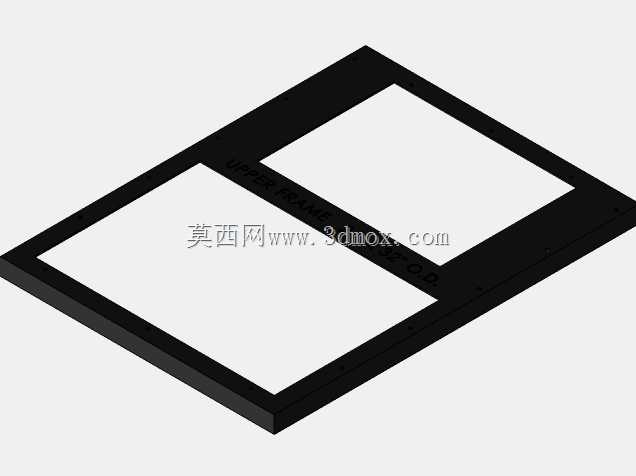

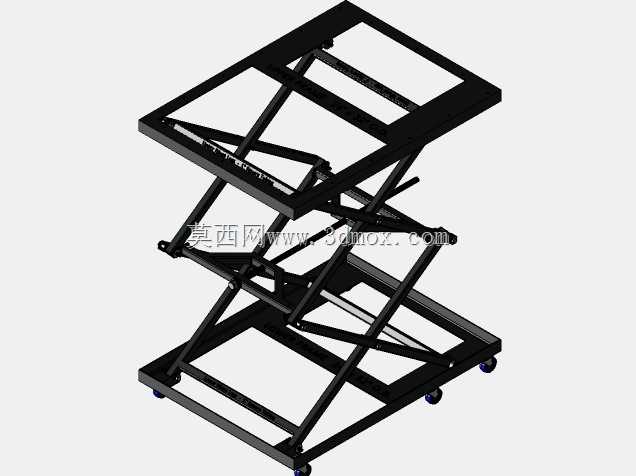

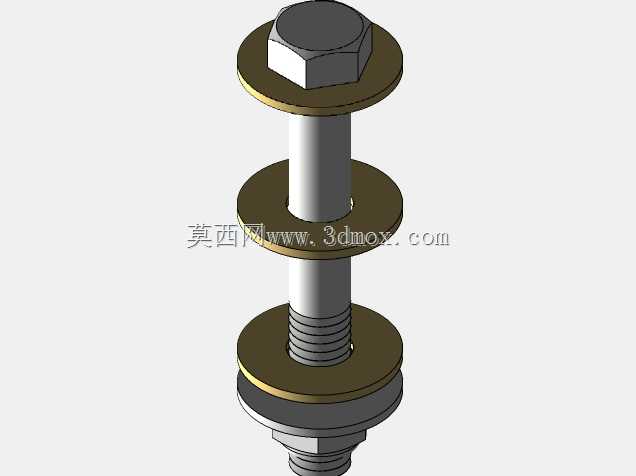

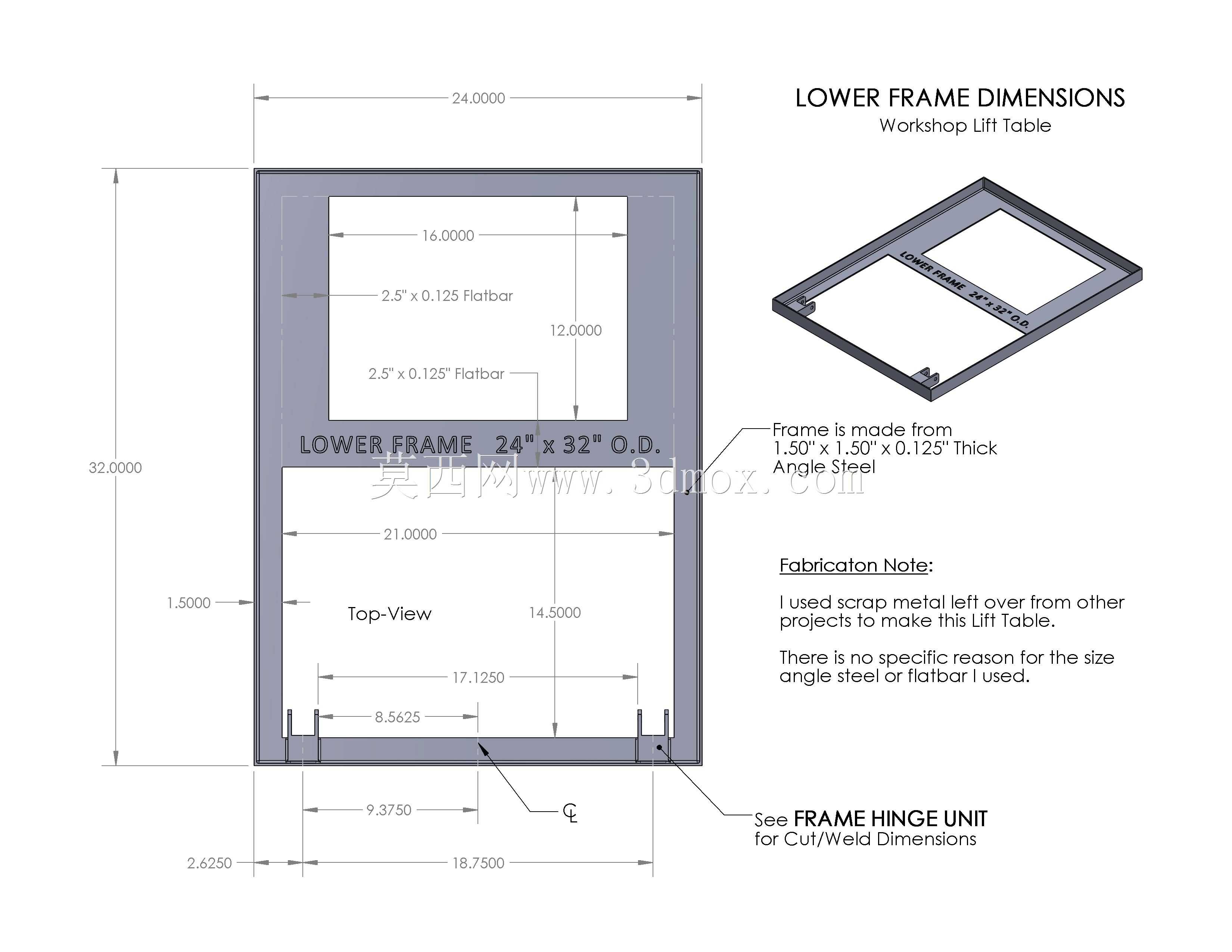

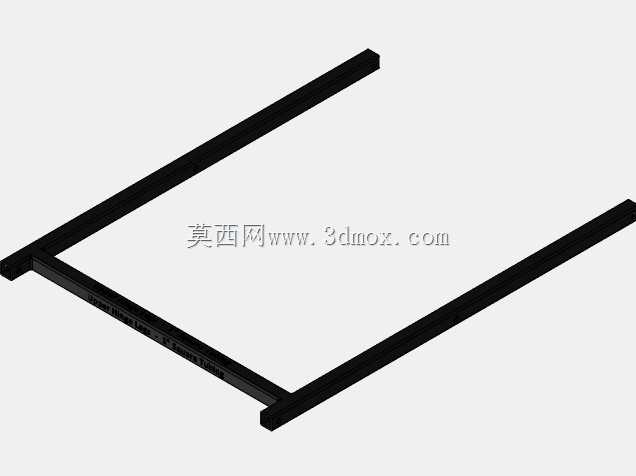

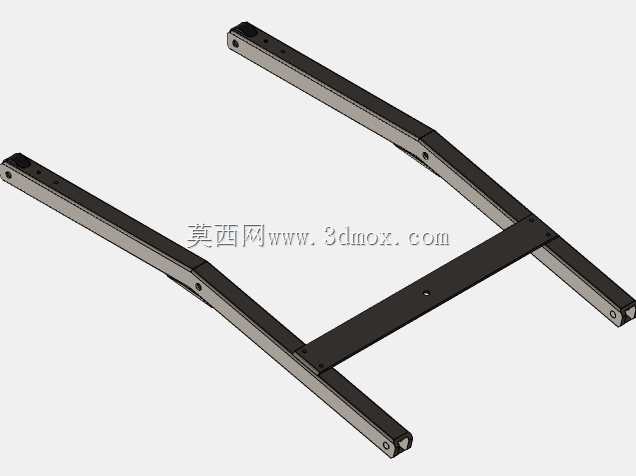

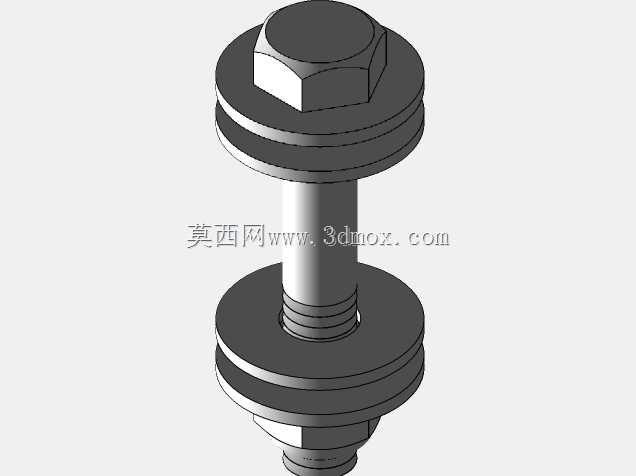

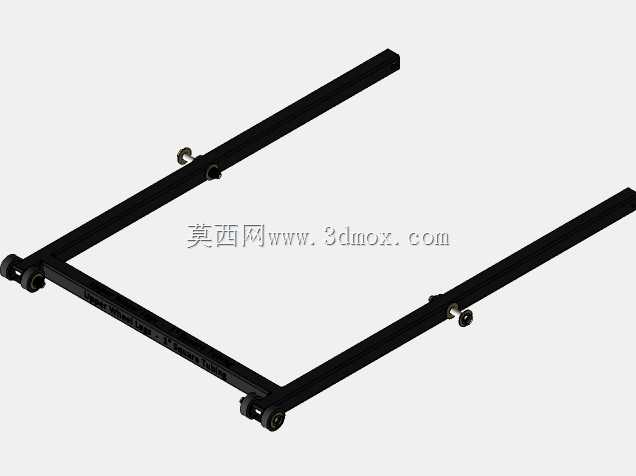

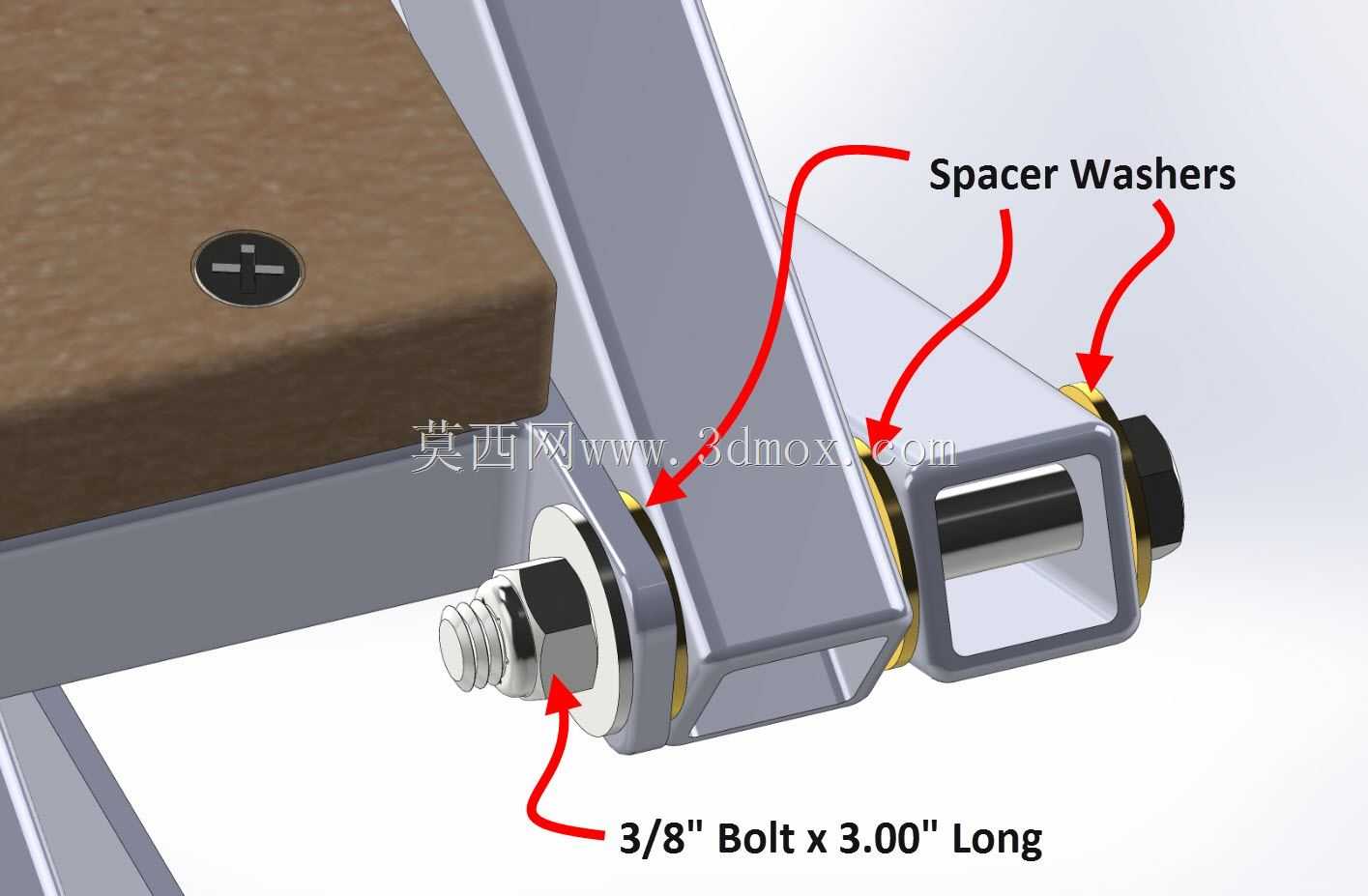

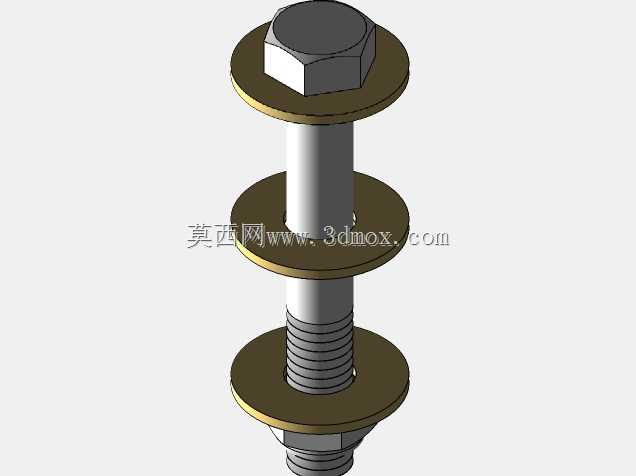

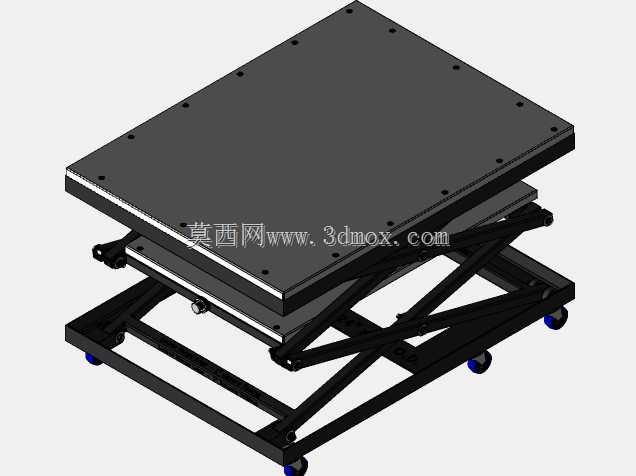

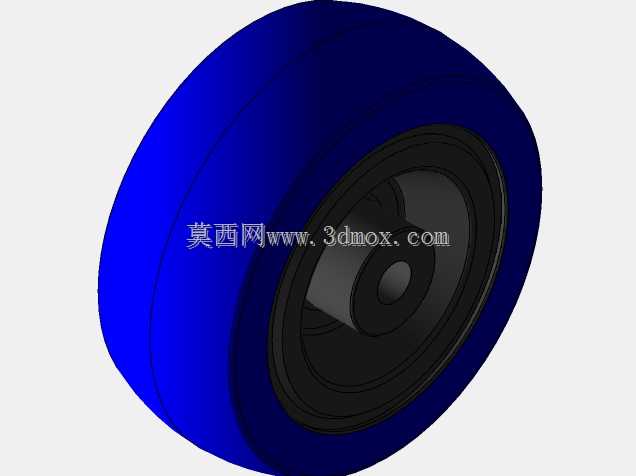

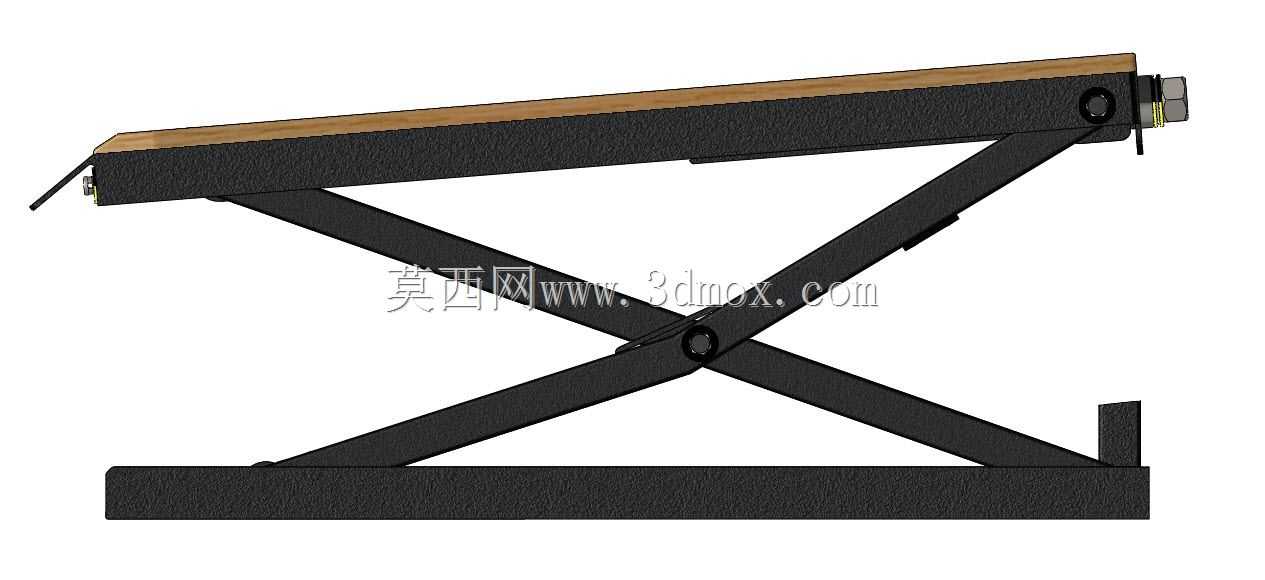

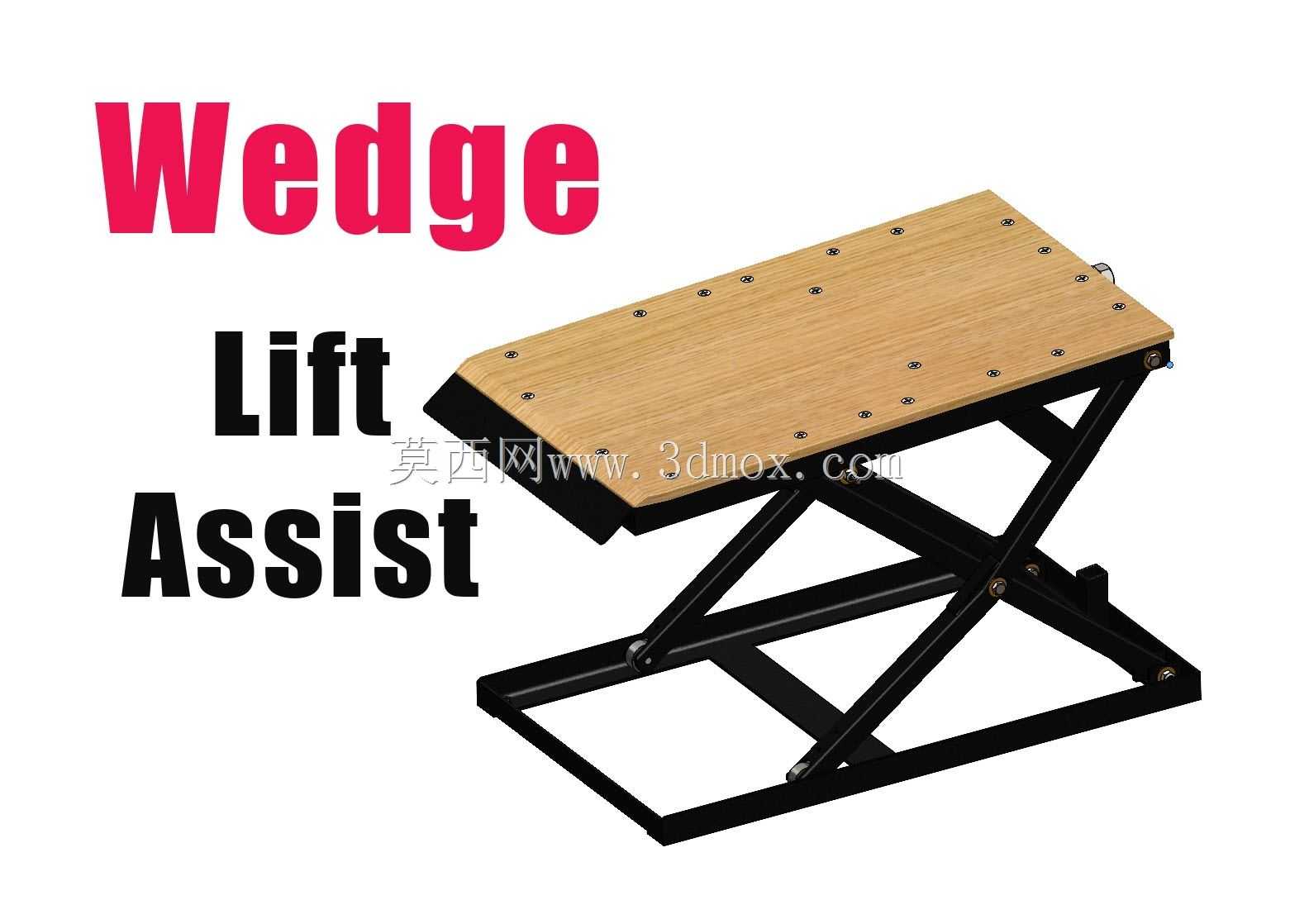

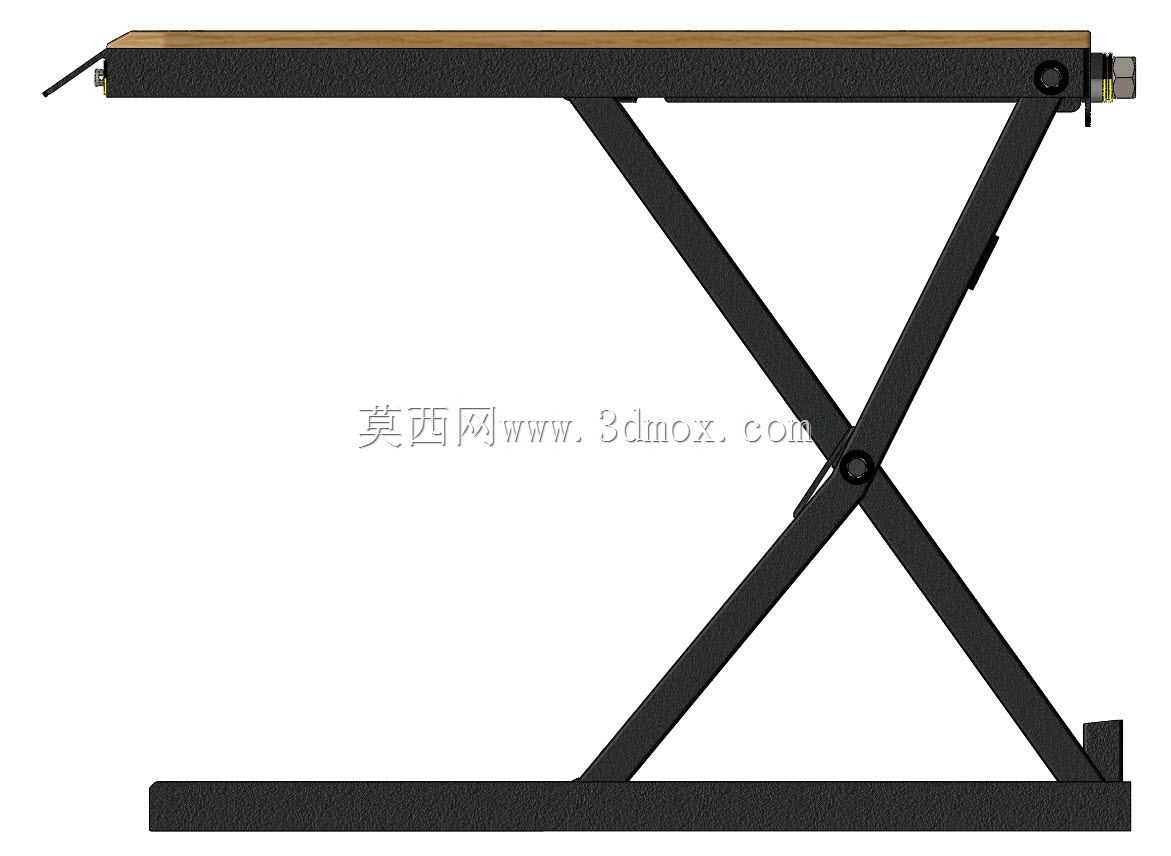

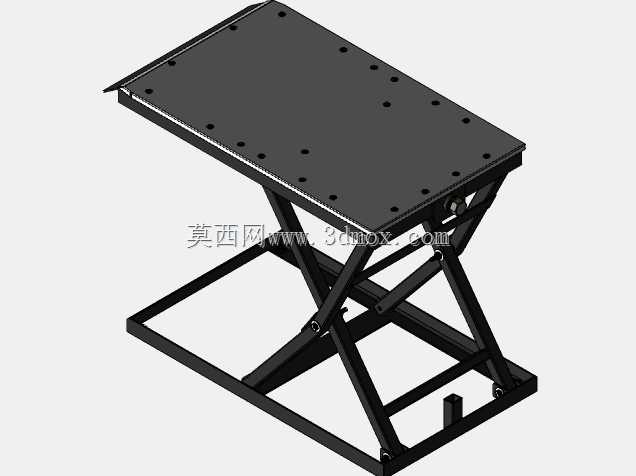

　　从结构设计逻辑来看，底部采用的是一体式焊接箱型底架，底架边缘预留了地脚固定孔位，若是长期固定工位使用，可以通过膨胀螺栓将底架与地面锁定，避免频繁举升过程中设备出现位移；若是需要灵活转场，底架四角可选配脚轮安装位，不需要额外加装转接支架就能实现移动部署。剪叉臂采用的是矩形钢管焊接成型，臂架之间的铰接点采用带自润滑衬套的销轴连接，不需要频繁加注润滑脂就能保证长期铰接转动的顺畅性，避免常规销轴结构在多尘车间环境下容易出现的卡滞、异响问题。驱动端布置在剪叉臂的单侧铰接位置，配套的液压油缸采用卧式安装布局，相比立式油缸布局，能有效压缩设备的最低闭合高度，让设备在未举升状态下的整体厚度控制在合理区间，方便闲置时推移到工位下方存放，不占用车间通行空间。

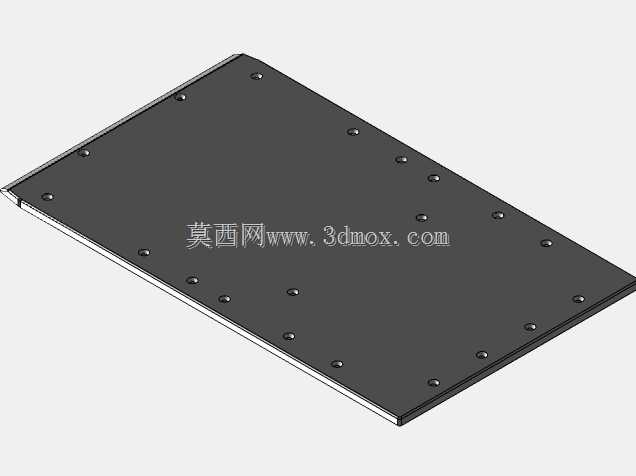

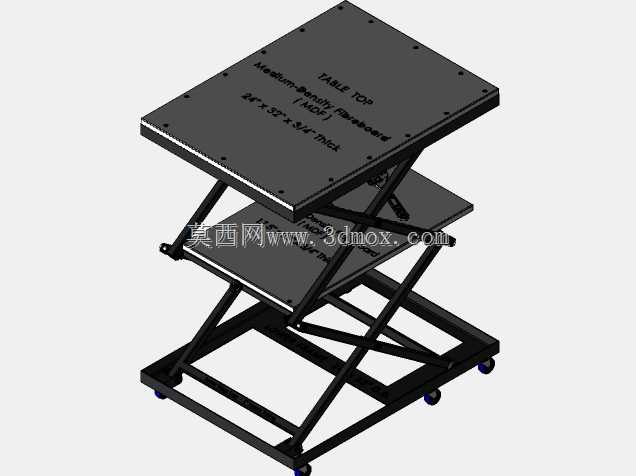

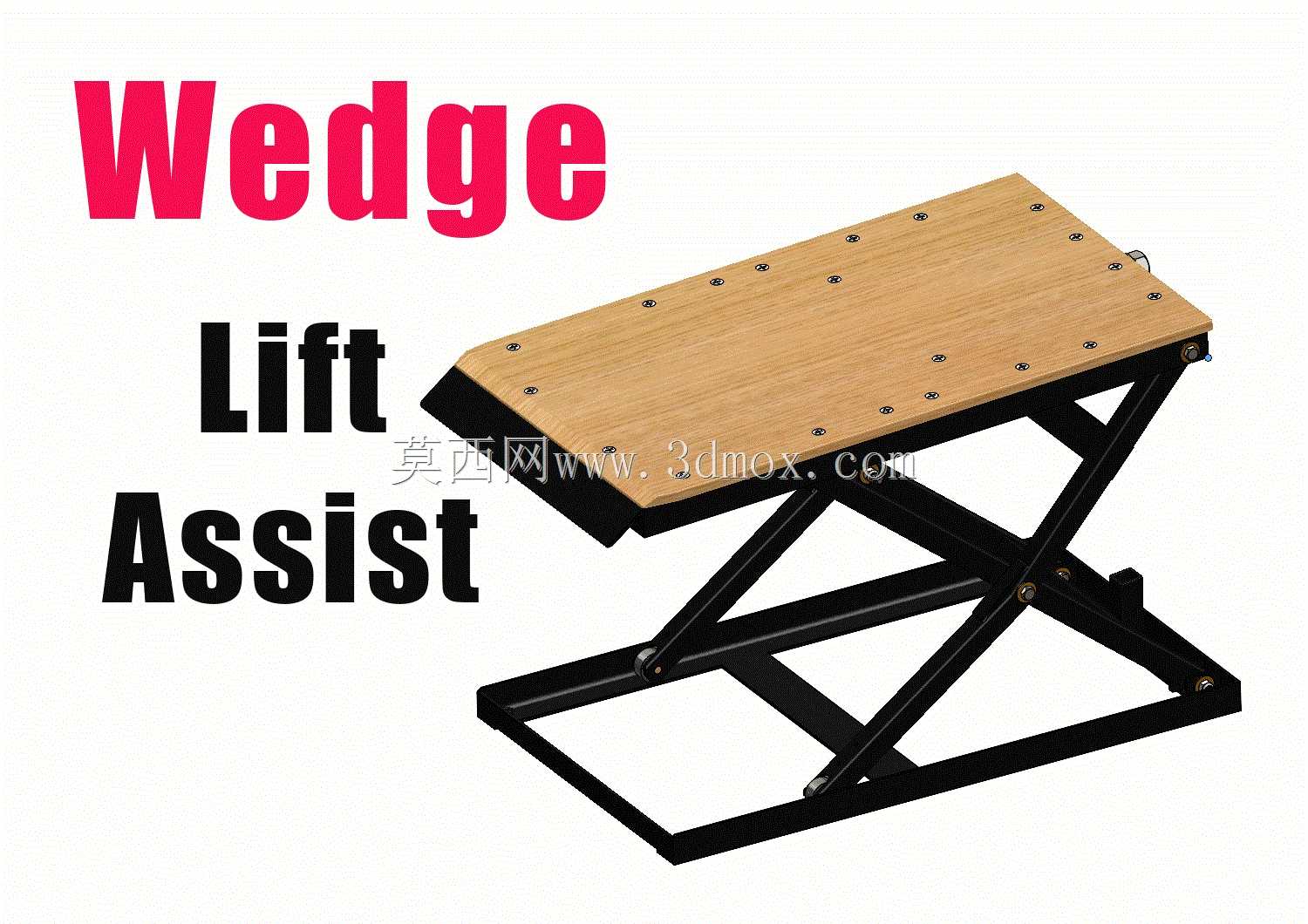

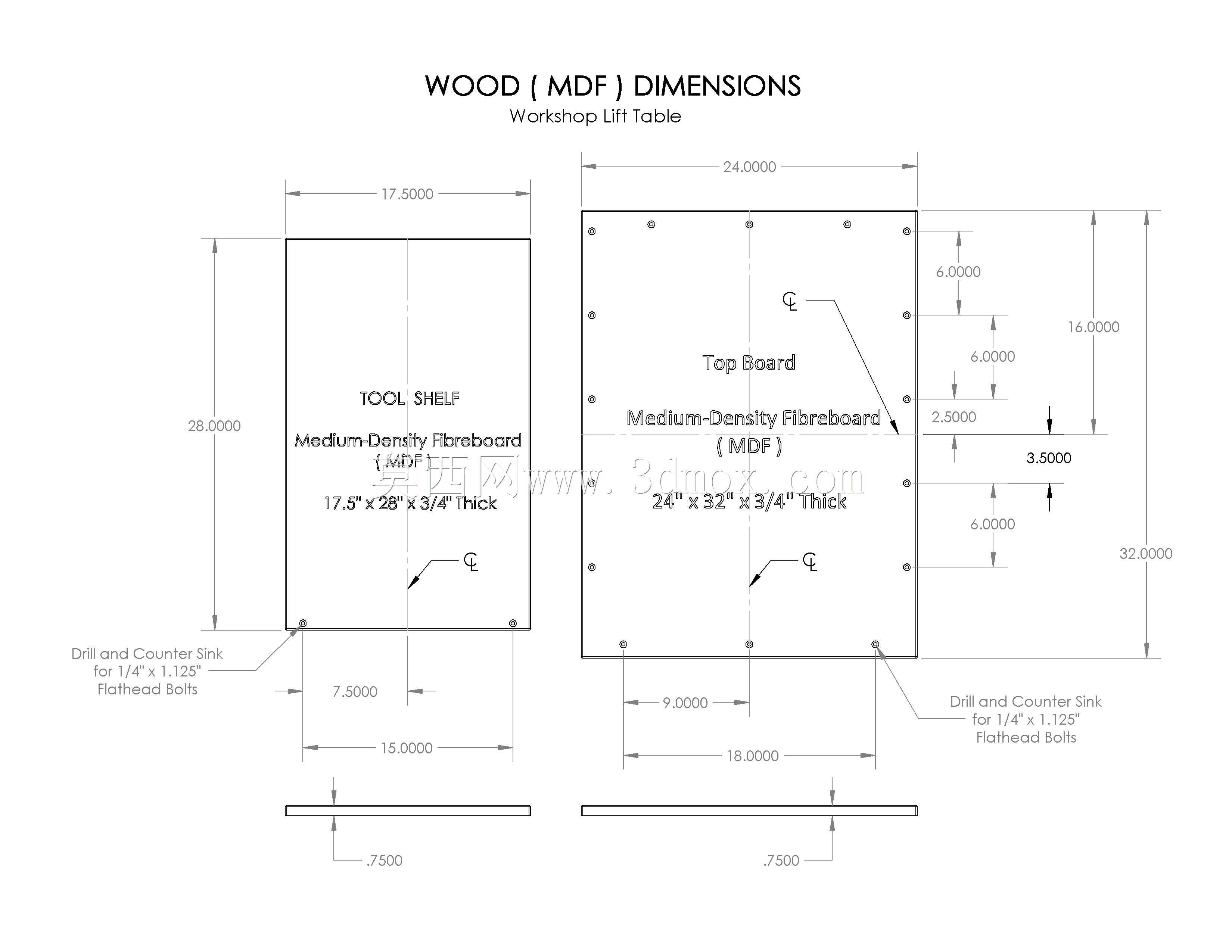

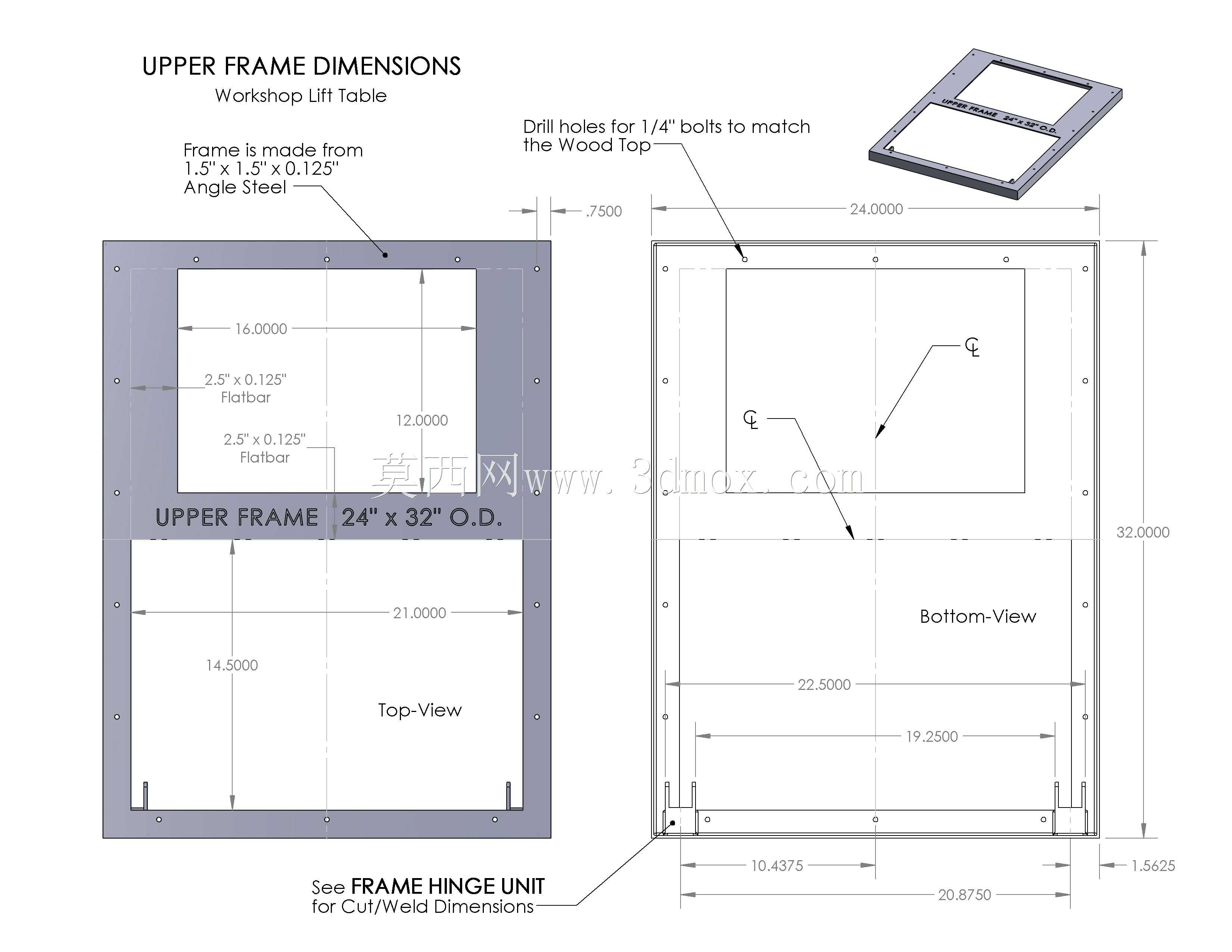

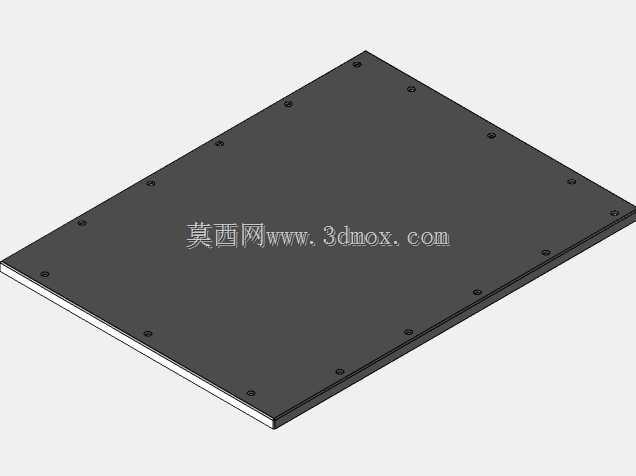

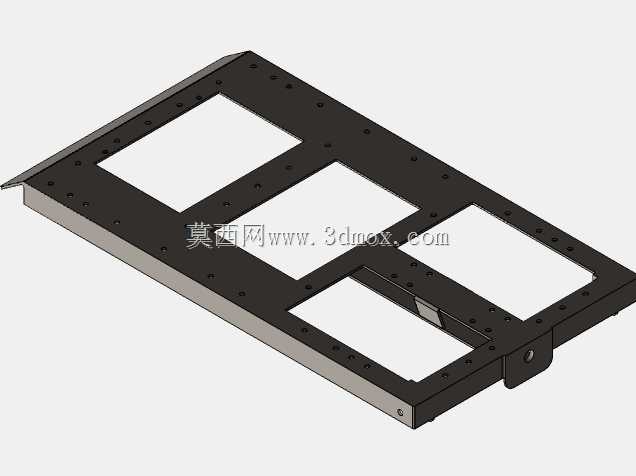

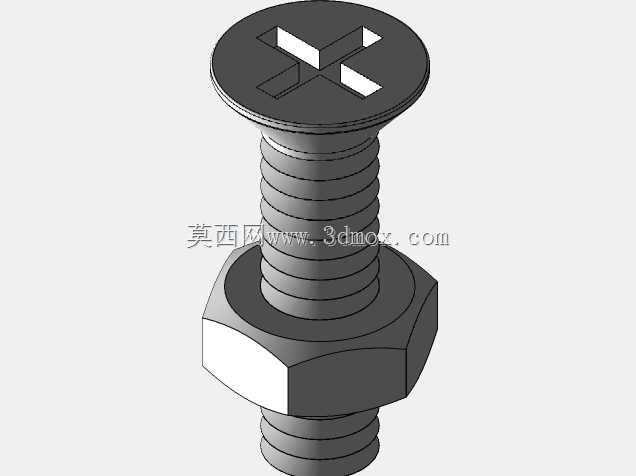

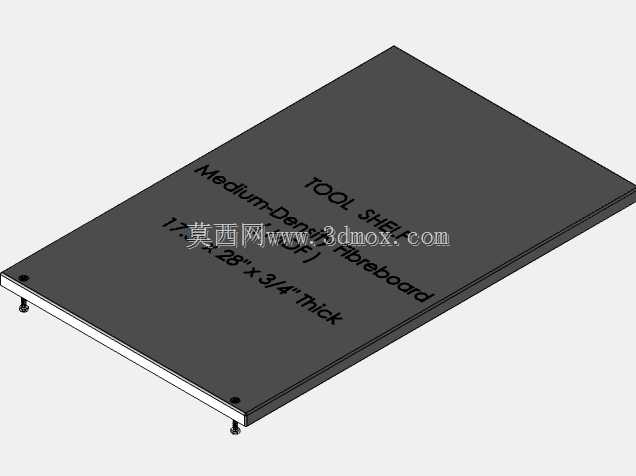

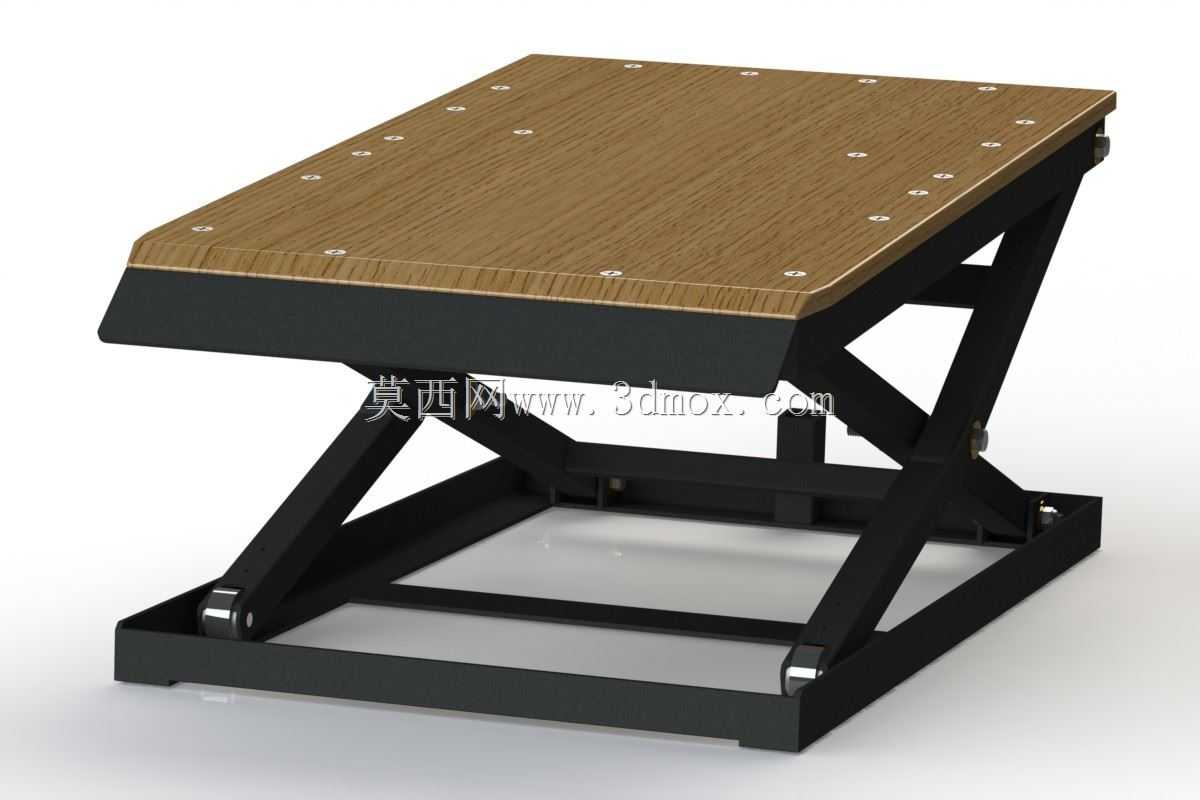

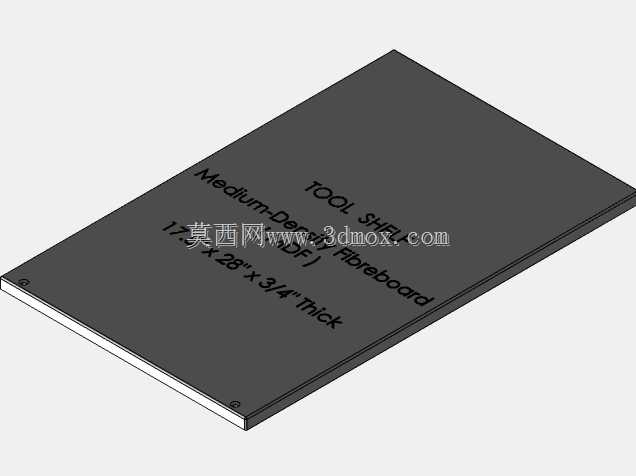

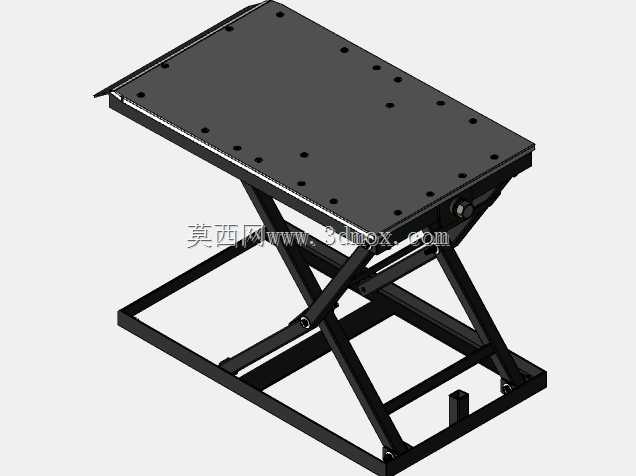

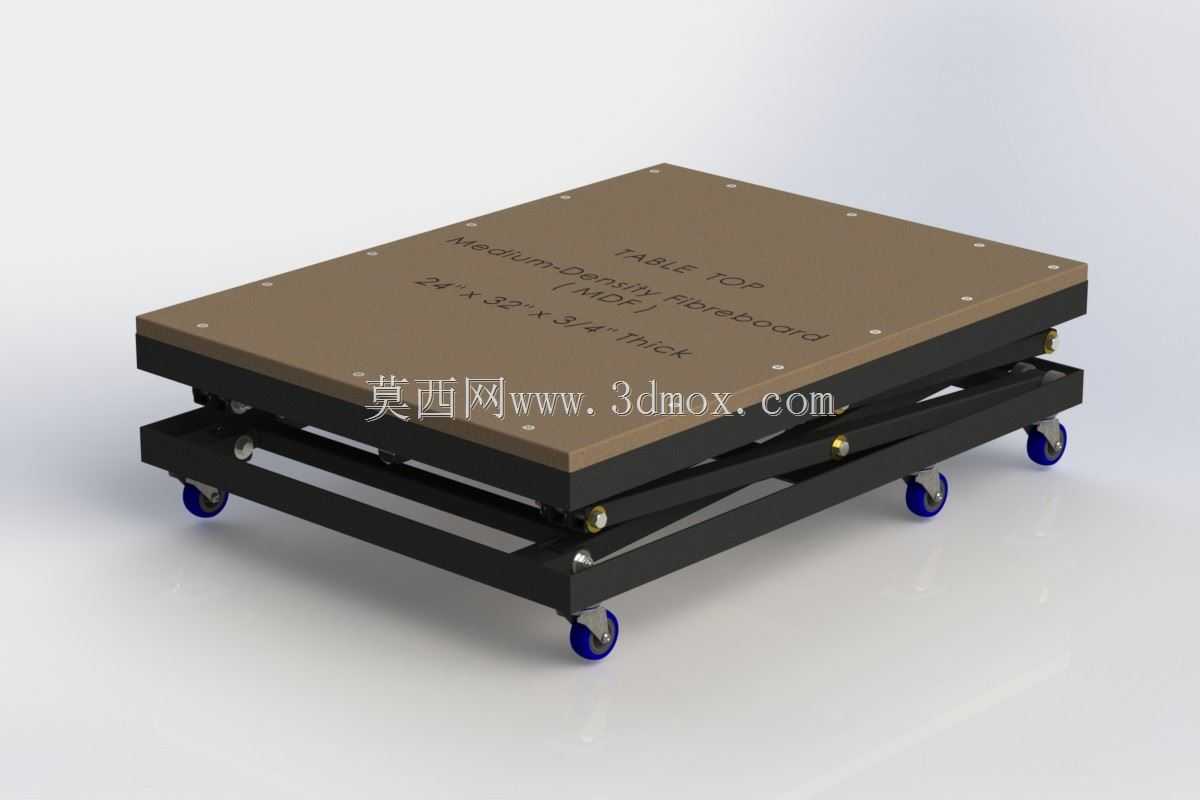

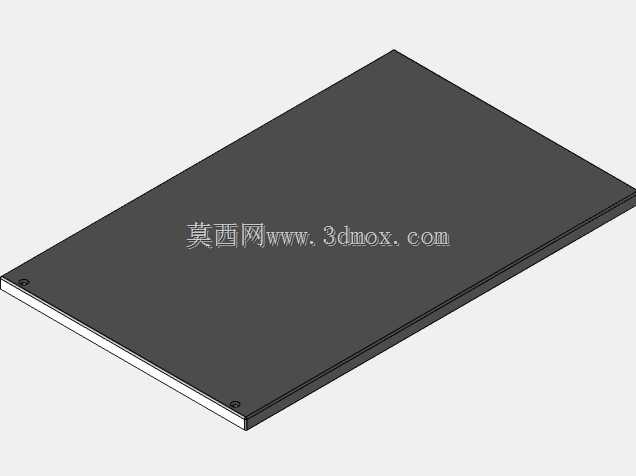

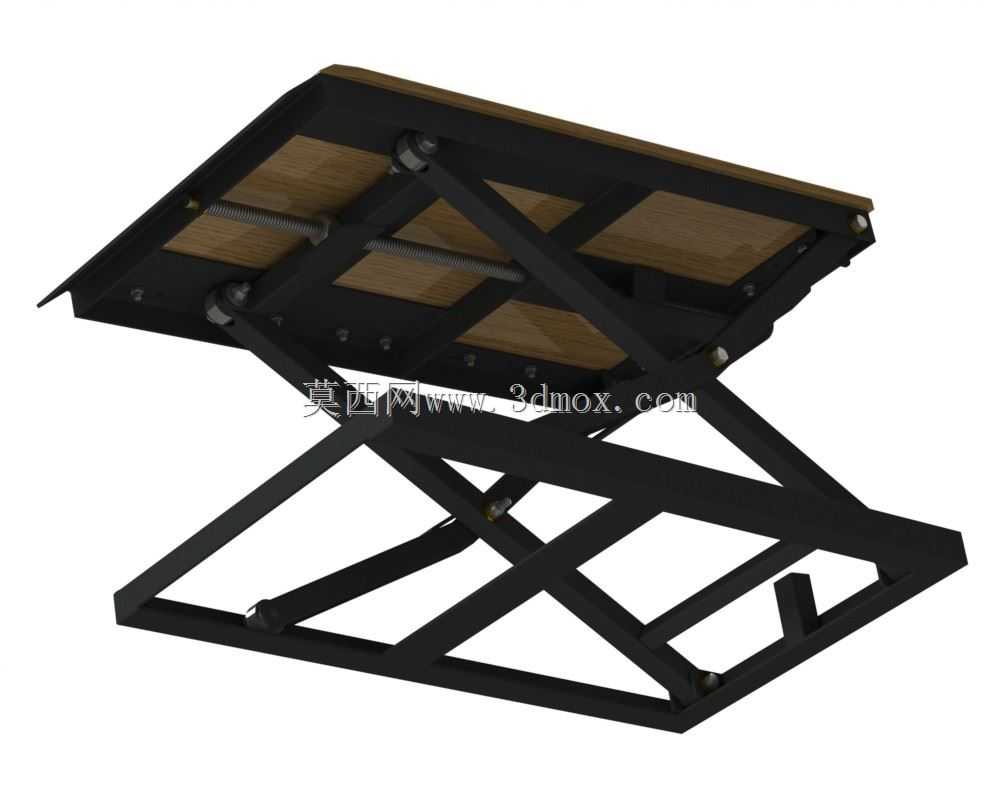

　　台面部分采用的是多层实木板贴合金属包边结构，相比全金属台面，木质台面的摩擦系数更高，放置工件时不容易出现打滑移位，同时木质材质不会刮伤工件表面，尤其适合放置表面处理完成的成品件、精密装配组件，台面边缘做了金属包边加固，避免频繁取放工件时磕碰造成台面边缘分层、掉渣，台面上预先加工了均匀排布的沉头安装孔，用户可以根据自身使用需求加装工件定位夹具、挡边、输送辊道等附件，不需要二次在台面上打孔破坏结构强度。

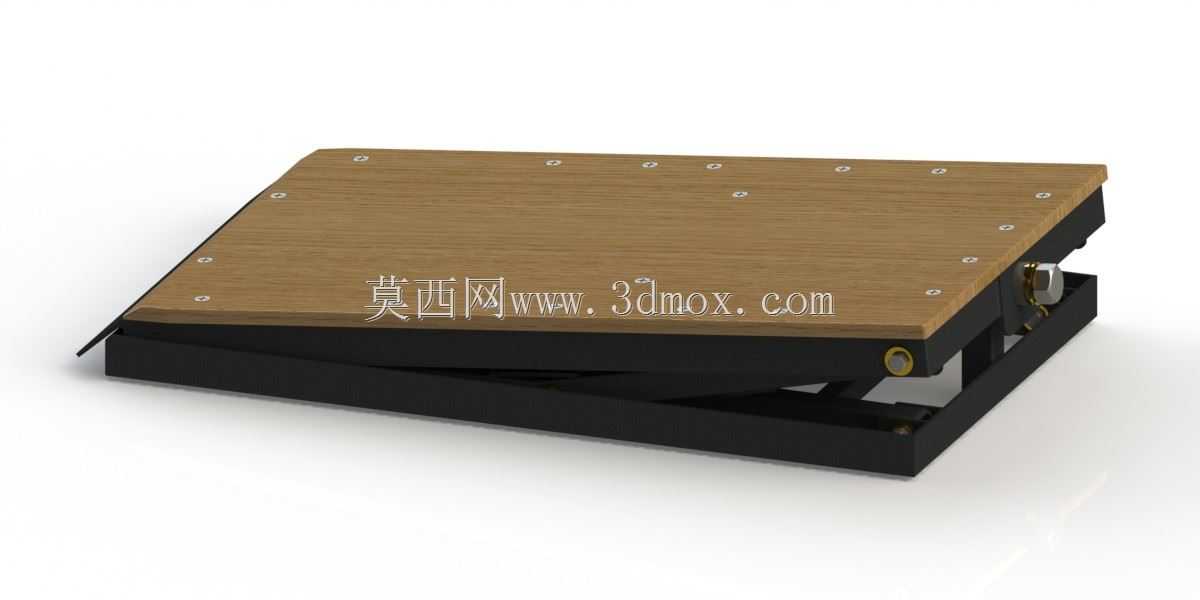

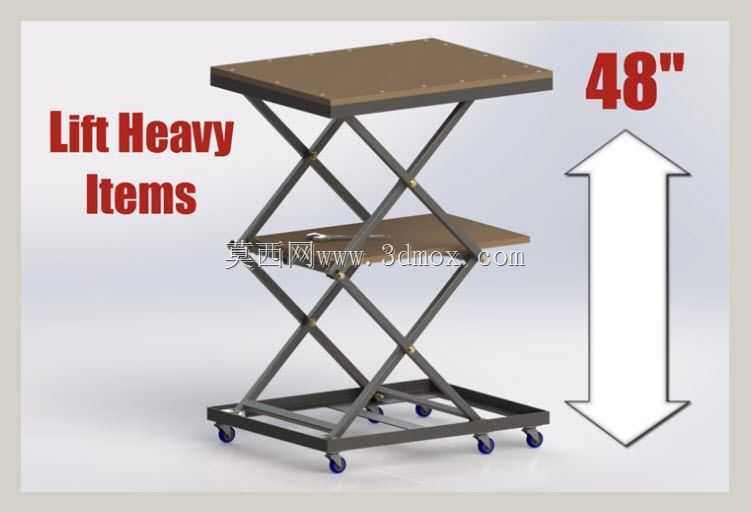

　　从安装边界尺寸来看，这类升降台的闭合状态总高度通常在180mm到220mm区间，完全举升后的最大高度可以达到800mm到1200mm，用户可以根据自身工位的高度差需求选择对应行程的型号，台面的长宽尺寸覆盖600mm800mm到1200mm1500mm的常规区间，足够放置多数轻型工装、周转箱、小型加工件。在设计校核阶段，剪叉臂的受力点做了有限元应力分析，在额定载荷下臂架的最大变形量控制在1mm以内，避免举升过程中台面出现明显的倾斜、晃动感，保证作业过程中的稳定性；液压系统配套了过载溢流阀、防爆阀，一旦出现管路意外破裂的情况，防爆阀会立刻锁死油路，让台面保持在当前位置不会快速下坠，充分保障作业人员的操作安全。

　　实际使用过程中，这类升降台的操作逻辑非常简单，配套的手动控制按钮可以实现点动升降，操作人员可以根据作业需求随时停止在任意行程高度，相比固定高度的作业台，它能适配不同身高操作人员的作业高度需求，减少长期弯腰、抬手作业造成的职业劳损，也能匹配不同高度的输送线、货架之间的高度差，完成物料的平稳转接。在日常维护层面，只需要定期检查液压油位、销轴的磨损情况即可，没有复杂的电控联锁结构，普通的设备维护人员就能完成日常保养工作，不需要厂家专人上门维护，长期使用的维护成本极低。

　　不同于大吨位的货运升降平台，这类轻型升降台的设计初衷就是贴近工位级的使用需求，不需要办理特种设备使用登记，对使用场地的承重要求也更低，普通的车间水泥地面、环氧地坪都能直接放置使用，不会因为局部压强过大造成地坪破损。在结构细节上，底架和剪叉臂的表面都做了喷塑处理，耐油污、耐刮擦，适合车间多油污、多粉尘的使用环境，木质台面做了耐磨涂层处理，日常的油污、水渍可以直接擦拭清理，不会渗入板材内部造成发胀变形。在铰接位置的缝隙处还加装了防尘挡圈，能阻挡车间内的金属碎屑、粉尘进入铰接摩擦面，延长衬套和销轴的使用寿命，减少日常维护的频次。
