型材焊接式手持支撑定位工装结构

　　在现场装配、工位辅助定位这类需要频繁挪动支撑点位的作业场景里，这类采用标准型材拼焊的手持支撑结构，往往比铸造一体的工装更适配多变的工位需求。日常产线里遇到不同批次工件定位高度差在几十毫米范围内的调整需求时，这类结构不需要额外更换整套工装，只需要在前端支撑面增减调整垫片就能快速适配，比定制化的专用夹具投入成本低很多，也更适合多品种小批量的加工装配场景。

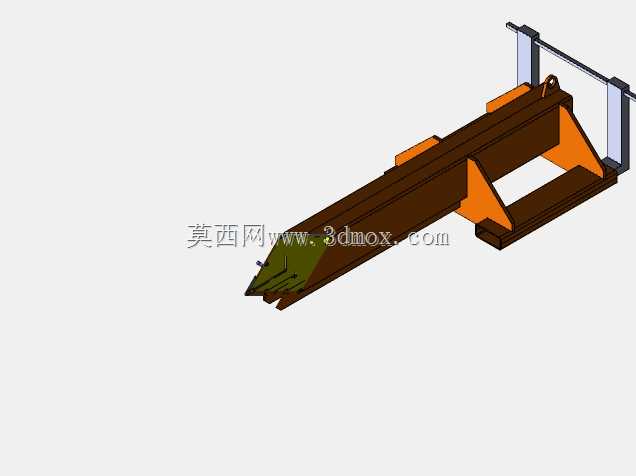

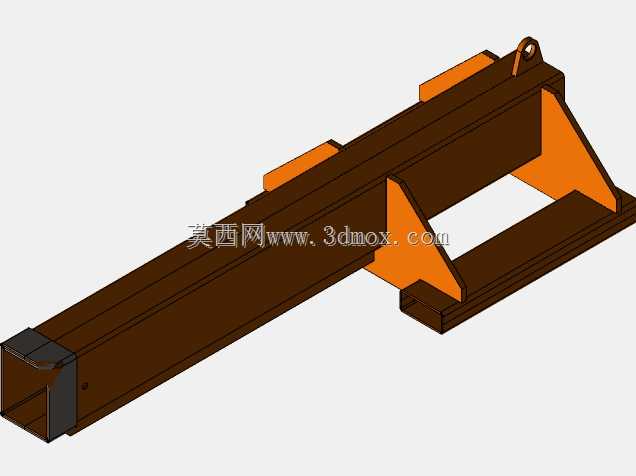

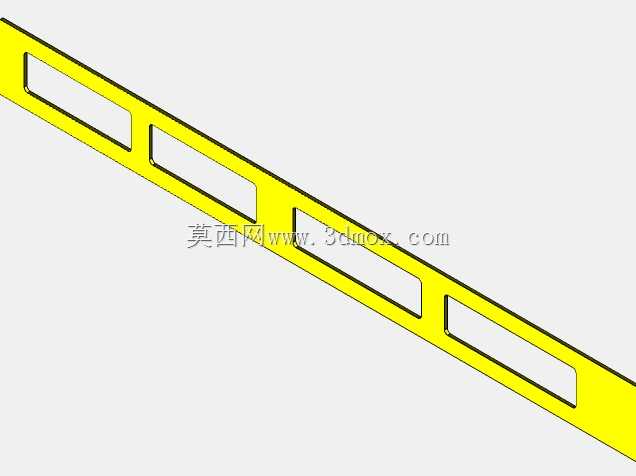

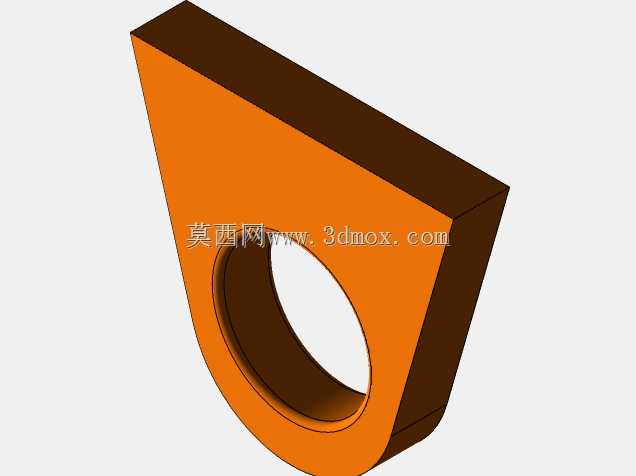

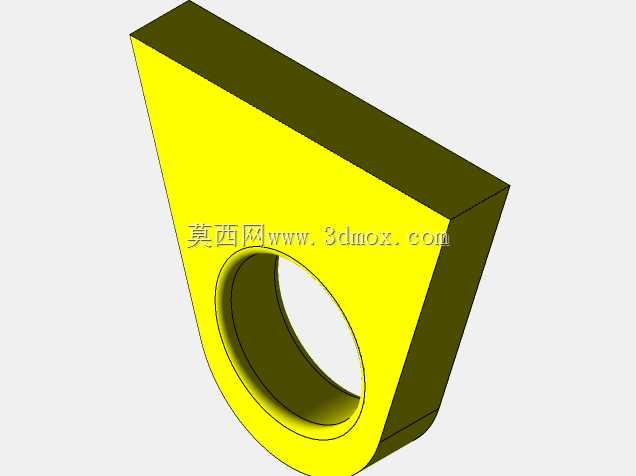

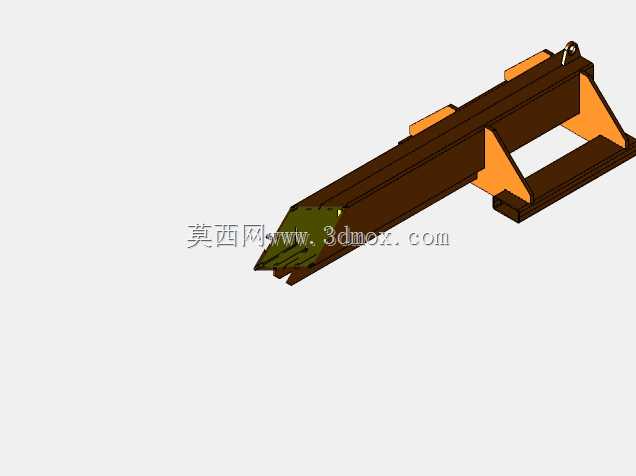

　　从结构功能来看，这个构件的核心作用是为待加工或待装配的部件提供稳定的侧向或垂向支撑，手持握把的位置做了内凹式的镂空设计，操作人员单手握持时虎口能自然贴合型材侧边，长时间握持作业也不会出现硌手的问题，握把区域的型材边角都做了焊接后的打磨处理，没有尖锐的焊瘤毛刺，符合车间作业的安全要求。前端的支撑端面加装了硬质耐磨块，避免长期与工件接触摩擦造成型材本体磨损，耐磨块通过沉头螺钉固定在主体型材端面上，磨损后只需要拧下螺钉更换耐磨块即可，不需要对整个工装进行返修，大幅降低了后期的维护成本。主体上方的吊耳结构是为了在支撑大重量工件时，能够通过吊环连接平衡器，抵消工装自身的重量，操作人员只需要微调位置就能完成对位，不需要全程承受工装的自重，能有效降低长时间作业的劳动强度。

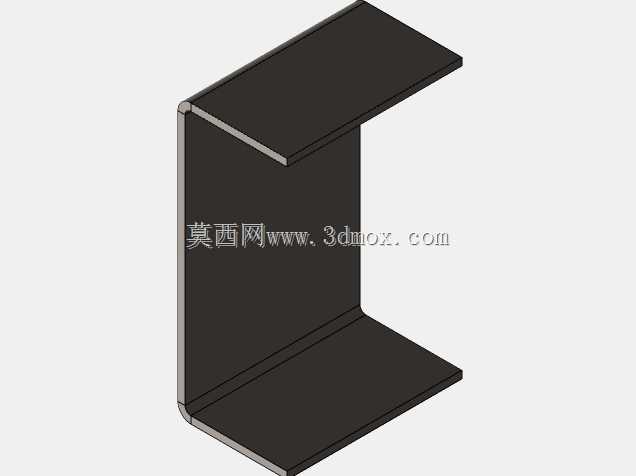

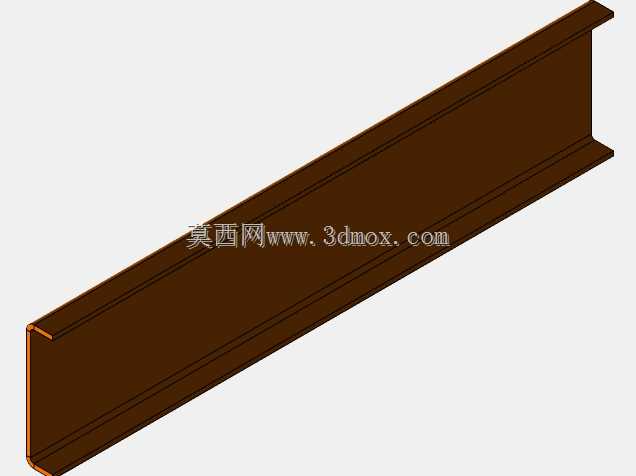

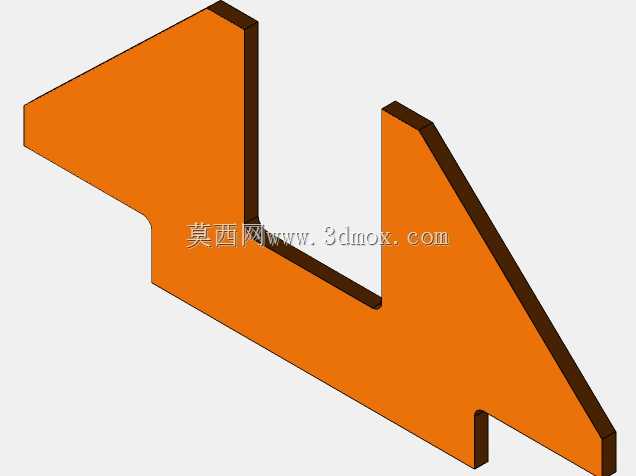

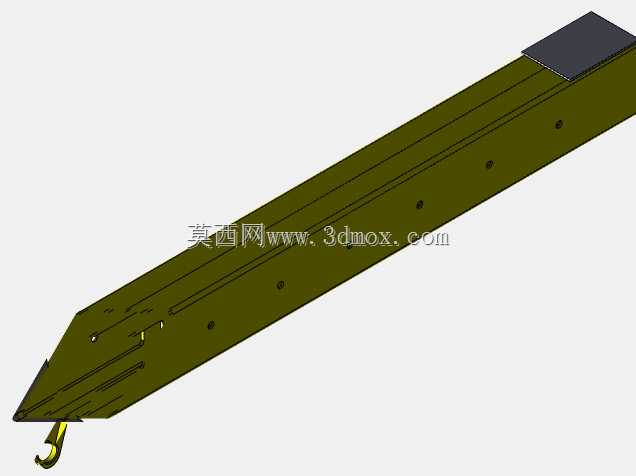

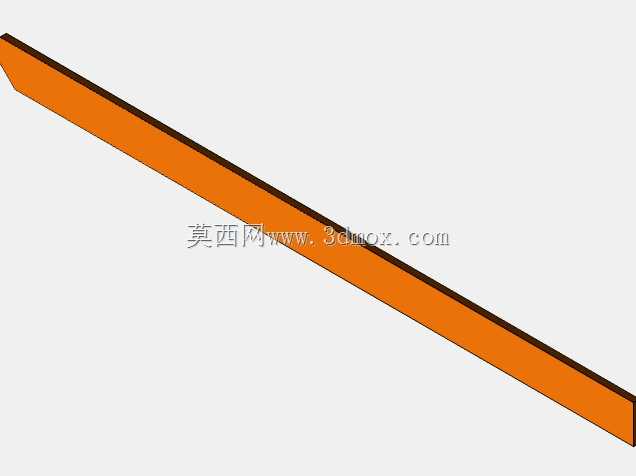

　　设计思路上完全围绕车间实用需求出发，没有多余的装饰性结构，所有的板材和型材都采用常见的标准规格，主体承力部分采用矩形空心型材，在保证整体抗弯强度的同时尽可能降低自身重量，侧面的加强筋板采用三角形布局，分别焊接在主体型材和握把型材的连接位置，承受作业时产生的弯矩，避免长期受力后焊缝出现开裂。整个结构的焊接位置都做了连续角焊缝处理，焊脚尺寸根据受力位置不同做了区分，承力较大的主体与筋板连接位置焊脚尺寸更大，非承力的外观位置焊脚更小，减少焊接变形的同时也能减少后续打磨的工作量。所有型材的下料都采用激光切割工艺，拼接时的对位精度能控制在0.2毫米以内，焊接完成后整体的形位公差能满足工位定位的精度要求，不需要额外进行大型机床的二次加工，进一步压缩了制造成本。

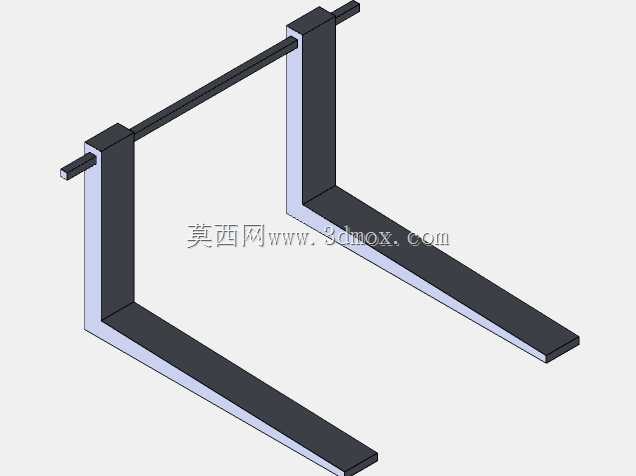

　　从安装边界和尺寸适配的角度来说，这类工装的主体长度通常根据作业时的操作距离设定，握持位置距离前端支撑面的距离符合人体工程学的操作范围，操作人员站立作业时手臂自然前伸就能将支撑端送到目标位置，不需要过度探身。整体的截面尺寸控制在单手握持的舒适范围内，不会因为型材过粗导致握持不稳，也不会因为型材过薄导致受力后出现明显形变。前端支撑面的尺寸根据常见的工件支撑点位大小设计，既能保证与工件有足够的接触面积避免压伤工件表面，也不会因为支撑面过大干涉到工件周边的其他装配结构。如果需要适配特殊的工件支撑需求，只需要更换前端不同形状的支撑头，不需要改动主体的握把和加强结构，具备很强的通用性，在钣金装配、钢结构组对、小型部件焊接定位等场景下都能适用。
