剪式夹持工装基座结构设计

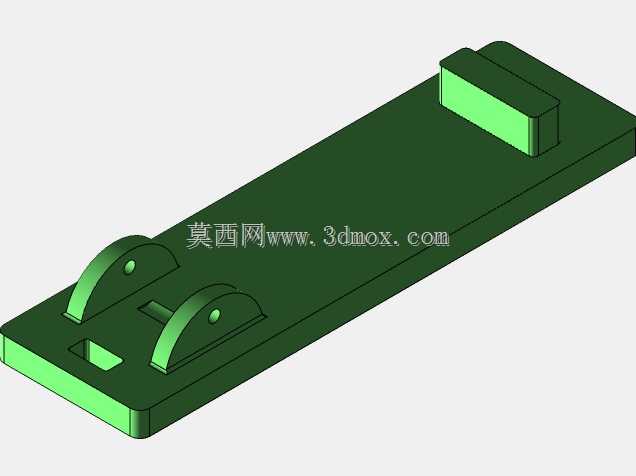

　　在轻工装配、电子元器件加工以及小型零部件修配场景中，这类剪式夹持结构的基座是工位上的核心承载构件，日常作业里需要承担夹持组件的定位、工件装夹时的受力传导，以及和工位台面的固定衔接作用，很多手动装配工位、小件检测工位都会用到同类型的基座结构，它的稳定性直接决定了装夹后工件的位置精度，避免加工或装配过程中出现偏移错位。从结构设计逻辑来看，整个基座采用一体化平板作为主体承载面，平板一端设置凸起的挡块结构，作为剪臂开合的行程限位，避免夹持臂张开角度过大导致复位弹簧脱槽或者夹持中心偏移；平板靠近操作侧设置两组带铰接孔的耳座，耳座上预留的销轴安装孔同轴度公差控制在0.02mm以内，保证剪式夹臂转动时无卡滞，铰接位置的凸台做了加厚处理，

　　因为日常装夹时铰接点是应力集中区域，加厚设计可以抵消反复开合带来的疲劳载荷，延长构件使用寿命。耳座旁侧开设的矩形通槽，一方面是为了给剪臂的联动拨杆预留活动空间，另一方面也可以作为排屑通道，装配或者修配过程中产生的细小切屑、碎屑可以通过槽口直接落出，不会堆积在铰接位置影响转动顺畅度，平板边缘做了C2倒角处理，既避免安装时锐边划伤操作人员，也能在嵌入工位台面的安装槽时起到导向作用。安装边界层面，整个基座的平板厚度根据常用工位的承重需求设定，底面做全平面铣平处理，平面度公差不超过0.03mm，保证和安装台面贴合时无翘曲，平板上预留的安装孔位按照标准工位的孔距设计，可以直接通过螺栓固定在通用工作台面上，不需要额外打孔适配；

　　凸起挡块的高度刚好和剪臂闭合时的上沿齐平，不会超出夹臂的最高面，避免在取放工件时和工件发生干涉。设计过程中特意将铰接耳座和平板主体做了一体化的结构考量，没有采用分体式螺栓连接的耳座，就是为了减少装配累积误差，同时避免长期受力后连接螺栓松动导致的夹持精度下降，耳座上的销轴孔在建模时就预留了铜套的安装余量，实际生产中可以压入自润滑铜套，降低铰接转动时的磨损，不需要频繁加注润滑油，适配无尘装配车间的使用需求。剪臂的开合行程通过挡块和基座上的限位槽共同约束，张开最大角度时，夹头的开口距离可以覆盖常规小型零部件的装夹尺寸范围，闭合时夹头的贴合面平行度控制在0.05mm以内，保证装夹方形、矩形工件时受力均匀，不会出现夹偏、夹伤工件表面的情况。

　　基座整体的受力路径做了专门的优化，装夹时工件对夹臂的反作用力会通过铰接耳座直接传导到整个平板基座，再分散到固定的工作台面上，不会在基座局部形成应力集中点，哪怕长期承受最大夹持力的反复载荷，基座也不会出现变形或者开裂的问题。另外，基座表面的结构没有多余的凸起或者凹槽，除了必要的铰接槽、排屑槽之外，其余面都做平整处理，日常清理时只需要简单擦拭就可以去除表面的灰尘和切屑，维护成本很低，适配多班次连续作业的生产工位使用需求。
