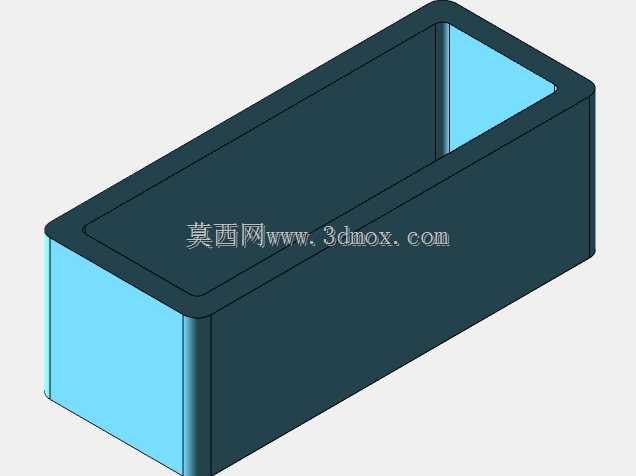

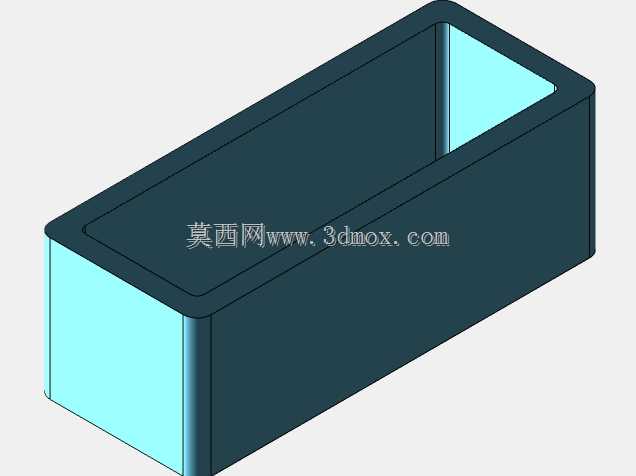

敞口式矩形中空内夫结构件

在自动化生产线的物料缓存、小型零部件周转以及设备内置容纳腔体的设计场景中，这类敞口矩形中空结构件的应用覆盖范围极广，从电子元器件的分拣接料槽，到小型加工设备的切削液临时导流槽，再到工装夹具的定位基座容腔，都能看到这类结构的实际落地。不同于封闭壳体的设计逻辑，该结构采用单端敞口的长矩形构型，侧壁做了等厚处理，转角位置采用小圆角过渡，既避免了直角位置的应力集中问题，也能在注塑或钣金加工过程中减少材料堆积导致的形变缺陷。从实际使用的角度出发，这类结构件的内壁做了平直度公差约束，确保放置在腔体内的物料或者内嵌组件不会出现卡滞，外侧壁的厚度经过受力校核，在常规的堆叠、侧方夹持工况下不会出现侧壁鼓胀变形的问题。设计阶段首先要明确的是安装边界，这类槽型结构通常采用嵌入式安装或者底部螺栓固定的方式，因此底部平面的平面度需要控制在合理范围内，避免安装后出现腔体倾斜导致物料滑落的情况；敞口端的边缘做了微小的外翻加厚处理，一方面是提升敞口位置的结构强度，避免长期使用后边缘磕碰变形，另一方面也能在作为接料槽使用时，引导物料顺利滑入腔体内部，不会在边缘位置卡料。很多刚接触结构设计的工程师容易忽略这类槽体的壁厚均匀性问题，尤其是采用注塑工艺加工时，不等厚的侧壁会导致冷却速率不一致，成型后出现侧壁翘曲，直接影响腔体的实际可用宽度，该结构在设计时全程保持侧壁、底部的厚度一致，转角位置的内圆角和外圆角半径差刚好等于壁厚，从根源上避免了加工形变的问题。在实际的设备适配场景中，这类结构可以根据安装空间的需求调整长宽比，本次呈现的构型采用大长宽比设计，适合长条状小型零件的有序摆放，比如生产线输送过来的圆柱销、小型弹簧等零件，可以顺着腔体长度方向整齐排布，方便后续工位的机械手取料；如果是用于液体导流的场景，只需要在腔体一端的底部开设出料口，配合侧壁的倾斜角度就能实现稳定的导流效果，不需要额外加装导流板。从安装适配的角度看，该结构的外侧壁没有多余的凸台或者卡扣结构，属于通用型的槽体结构，既可以通过外侧的抱箍固定在设备机架上，也可以在底部加工沉头孔通过螺栓锁付在工作台面上，安装方式灵活，不需要针对特定设备做定制化的结构修改。结构的中空部分没有设置加强筋，这是因为腔体的深度和宽度比值控制在合理范围内，侧壁自身的强度已经能够满足常规工况的受力需求，额外添加加强筋反而会占用腔体内部的有效容积，还会导致腔体内壁出现凸起，影响物料的顺畅滑动。敞口位置的边缘做了微小的倒角处理，避免操作人员在取放物料时被锐边划伤，也能在和其他对接结构配合时起到导向作用，比如和上方的落料导轨对接时，倒角可以抵消一部分安装位置偏差，让落料导轨的出料端顺利伸入敞口范围内，不会出现物料掉落在槽外的情况。在做三维建模的时候，这类结构需要重点关注壁厚的一致性检查，通过软件的厚度分析工具排查是否存在局部过厚或者过薄的位置，同时对转角位置的圆角做连续性检查，避免出现曲面褶皱导致后续加工出的零件出现应力集中点；另外，腔体内部的拔模角度需要根据加工工艺做对应调整，如果是采用钣金折弯工艺加工，只需要处理好折弯位置的工艺缺口即可，如果是采用注塑或者3D打印工艺加工，就需要沿着脱模方向设置合理的拔模斜度，确保零件能够顺利脱模，不会出现侧壁拉伤的问题。这类结构看似简单，实则在很多设备中承担着物料中转、容纳防护的核心作用，设计时需要结合实际的受力场景、安装空间、加工工艺做综合考量，不能只看外观构型随意绘制尺寸，否则很容易在实际使用中出现变形、卡料、安装干涉等问题。
