银燕曲面异形结构件三维设计

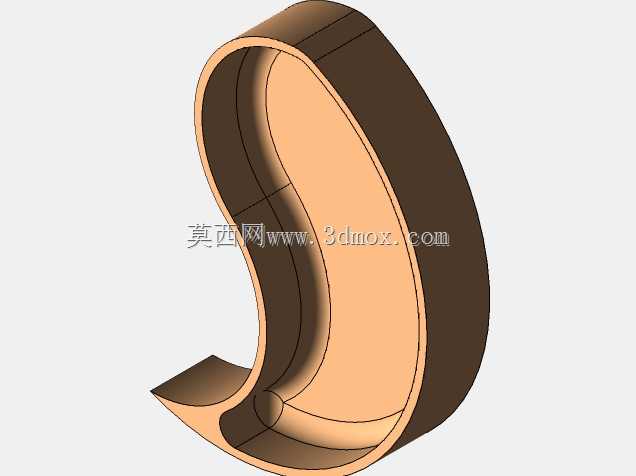

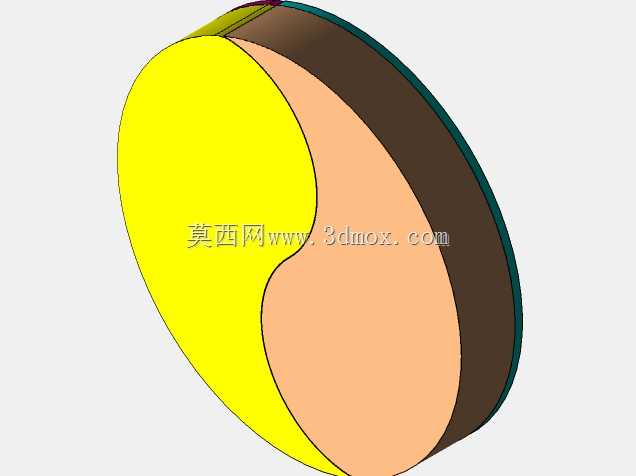

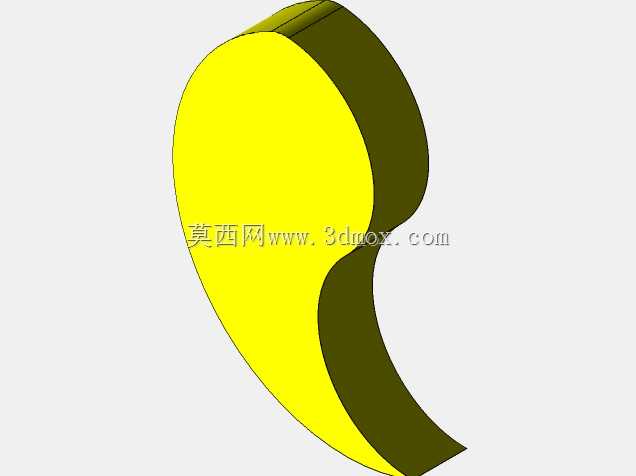

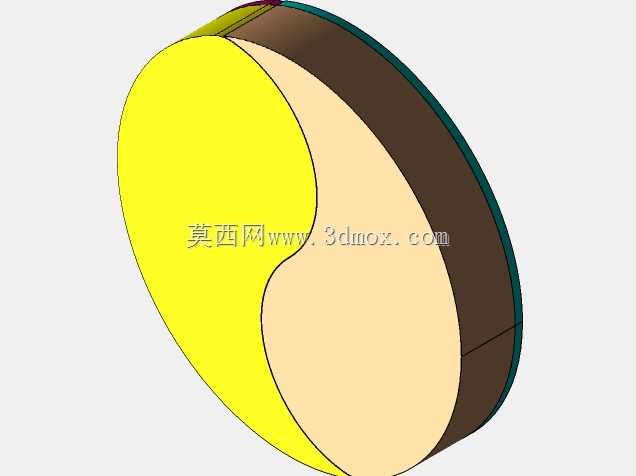

　　这类异形曲面结构件常应用在小型流体导流、设备端盖装饰与防护、异形工位定位工装等场景中，在小型风机导流端、手持设备异形外壳、轻工设备的非规则防护盖板上都能见到类似结构的应用，其非对称的曲面轮廓并非为了造型美观而设计，更多是适配安装空间内的避让需求、流体导向的流道顺滑过渡需求，以及与周边配合件的轮廓贴合要求。从结构设计逻辑来看，该零件采用分层堆叠的曲面构建思路，主体轮廓由三段不同曲率的自由曲面拼接而成，最外侧的大曲率黄色曲面段承担主要的导流或外轮廓防护作用，其曲面曲率经过连续过渡处理，不存在曲率突变的折角，能有效降低流体经过时的紊流产生概率，也能避免外轮廓出现应力集中的锐角区域。中间的浅橙色曲面段为主要的安装贴合面，

　　该面的轮廓弧度与对应安装基座的贴合面完全匹配，设计时预留了均匀的贴合公差带，能保证安装后接触面无间隙，不会出现装配翘边的问题。最内侧的深色段为结构加强层，厚度略大于外侧曲面段，主要承担零件整体的结构刚度支撑作用，避免薄壁曲面在受侧向力或安装压紧力时出现形变。在安装边界设计上，该零件的整体外轮廓为非对称类椭圆形态，最大轮廓尺寸适配小型设备的端侧安装空间，安装时无需额外对周边部件做避让切割，零件的厚度方向采用渐变壁厚设计，外侧导流区域壁厚较薄，能降低整体重量，内侧安装贴合区域壁厚逐步增加，保证安装孔位周边的结构强度，避免螺丝锁紧时出现柱位断裂的问题。曲面拼接处采用相切连续的过渡处理，所有拼接棱边都做了微小的圆角倒钝处理，

　　既不会出现锐边割手的装配安全问题，也能减少棱边处的应力集中，提升零件长期使用的抗疲劳性能。从建模实现的角度来看，这类异形曲面件不能采用常规的拉伸、旋转等基础特征直接生成，需要先搭建整体的曲面控制线架，通过多组不同截面的轮廓线做放样生成基础曲面，再对曲面做连续性检查，调整控制点位置保证G1连续，之后对曲面做加厚处理生成实体，最后对拼接棱边做圆角过渡。在实际选型应用时，需要重点核对零件的安装贴合面轮廓与基座的匹配度，确认曲面的外伸部分不会与周边运动部件产生干涉，尤其是在有流体经过的应用场景中，要保证曲面的顺滑度符合流道设计要求，避免因曲面凹凸导致流体阻力增大。该类零件如果采用注塑工艺生产，需要在曲面壁厚变化处做均匀的壁厚过渡，

　　避免出现壁厚差过大导致的注塑缩痕问题，如果采用钣金冲压工艺生产，则需要提前核算曲面的拉伸成型率，确认曲面曲率在板材的延展率范围内，避免冲压时出现板材开裂的问题。在做装配验证时，要优先检查内侧贴合面的平面度公差，保证安装后零件与基座之间无明显缝隙，同时核对零件的外轮廓与周边部件的最小安全间隙，预留足够的装配公差与热胀冷缩余量，避免设备运行过程中出现摩擦异响。这类非对称曲面结构的设计难点在于平衡曲面造型需求与结构强度、安装适配性之间的关系，不能单纯追求曲面的流畅造型而忽略壁厚均匀性、安装贴合度等实际工程需求，所有曲面的曲率调整都要服务于实际的功能需求，比如导流场景下的曲面曲率要匹配流体的流向角度，防护场景下的曲面要覆盖所有需要防护的内部部件区域，定位场景下的曲面要与被定位工件的外轮廓完全贴合，保证定位精度。
