大跨度分段式顶丝顶升调节结构

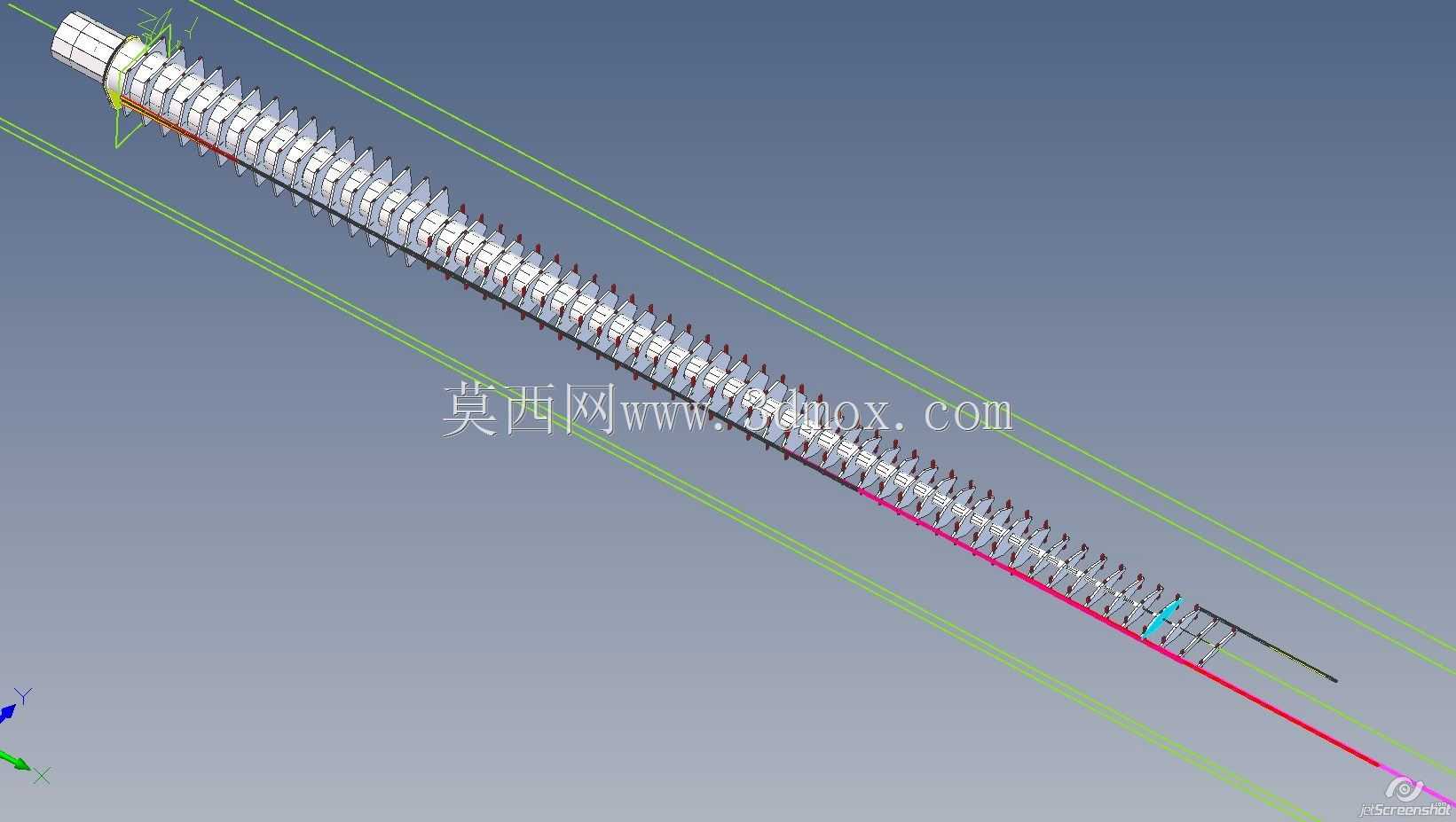

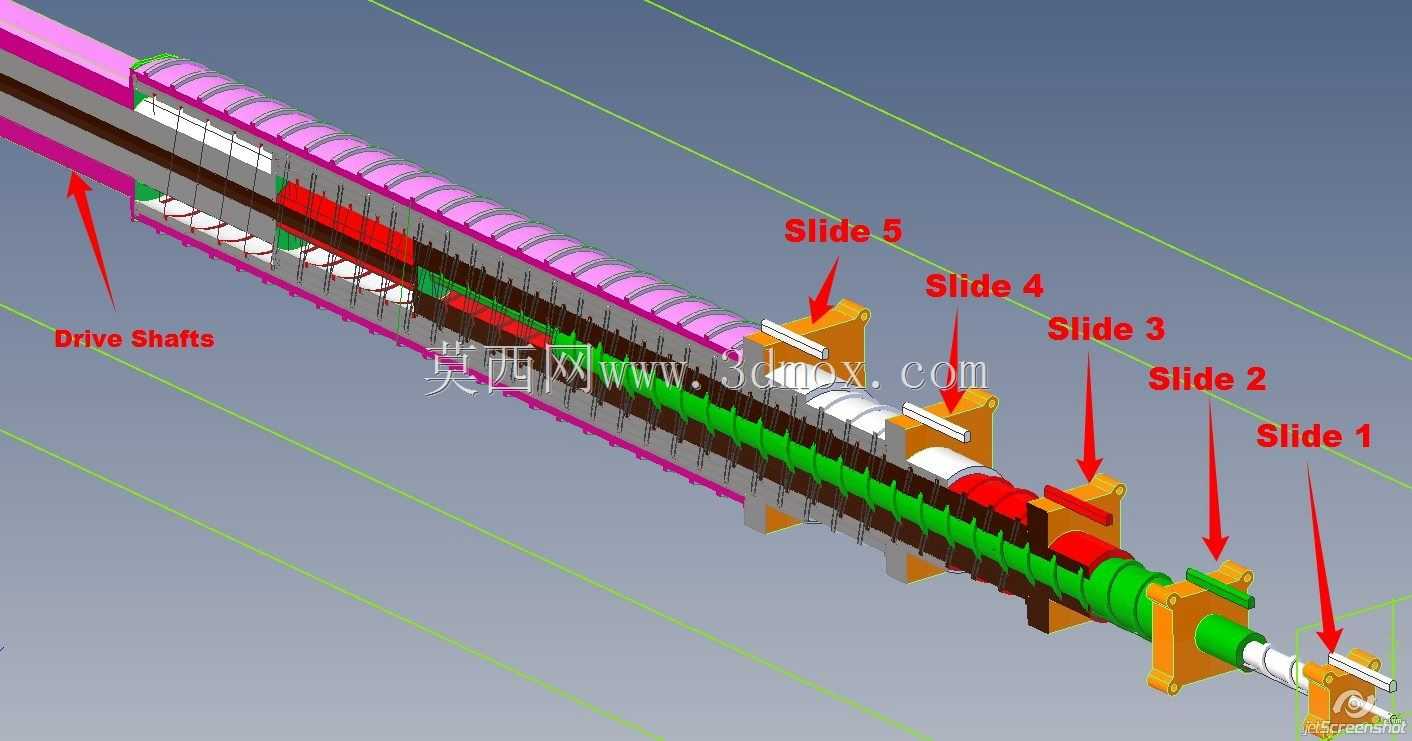

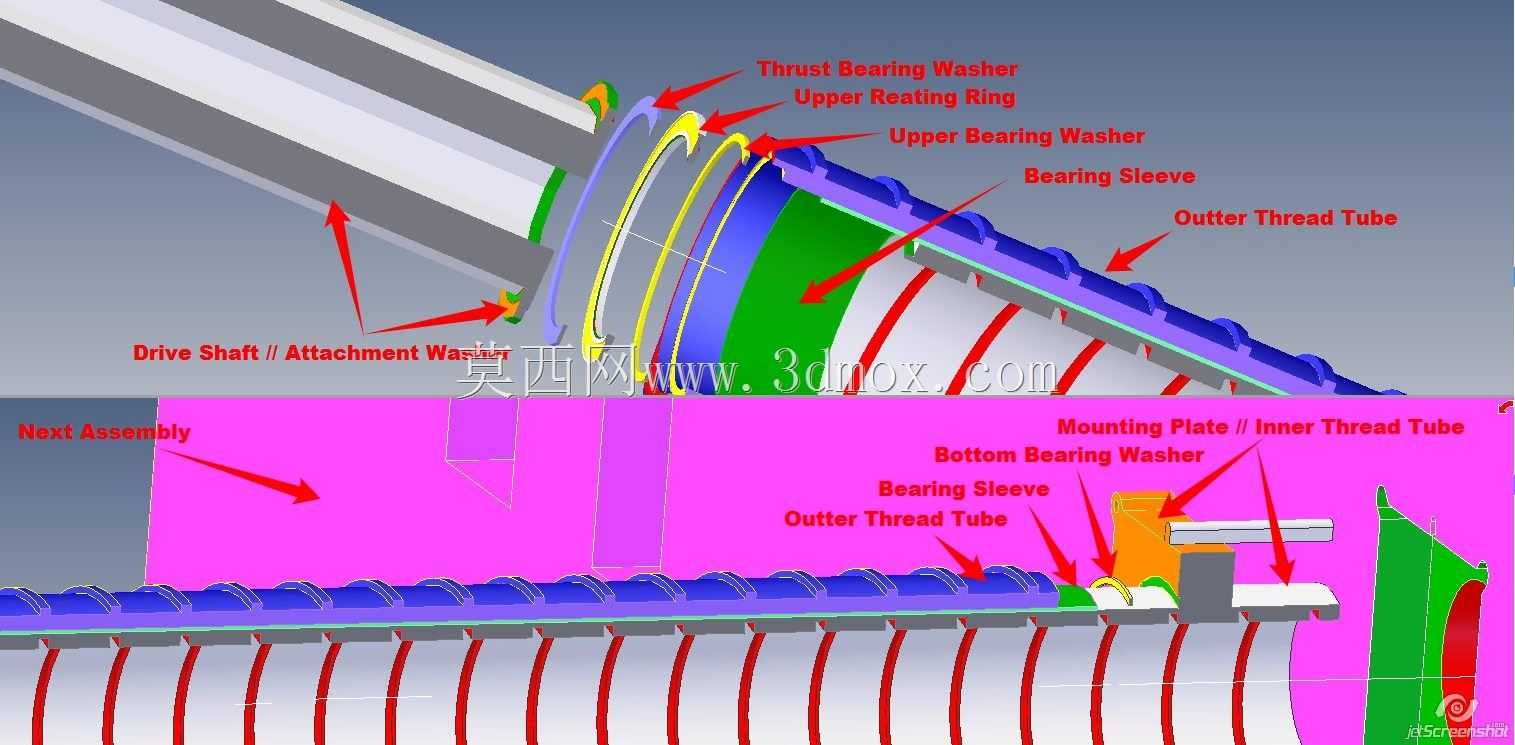

在大跨度构件的安装与调平作业场景中，传统单根长行程顶升螺丝往往面临长径比过大、刚性不足、受压易失稳的问题，尤其是当支撑跨度达到数十米级别时，单根丝杠的加工难度、运输成本与安装调试难度都会呈指数级上升，分段顶丝结构正是针对这类长距离线性顶升需求开发的机械调节方案。这套结构采用多段独立的滑动支座配合分段式螺纹传动组件，沿支撑轴向依次排布，每一段滑动支座都承担对应区间的顶升载荷，避免了单根长丝杠的受力缺陷。从结构布局来看，整套装置沿轴向设置多组独立滑台，每个滑台都配有独立的导向与锁紧结构，相邻分段的丝杠通过同轴连接结构传递扭矩，转动输入端时可带动所有分段同步动作，也可根据实际调平需求单独调整某一段的顶升高度，适配不同位置的载荷偏差与形变补偿需求。在航空类大尺寸构件装配场景中，这类分段顶丝可用于机翼类大跨度薄壁构件的装配支撑，从0米到65米的跨度范围内，每间隔一段距离设置一组顶升支点，通过各支点的高度微调，抵消大尺寸构件因自重产生的下挠形变，保证装配型面的精度符合工艺要求。设计过程中首先要核算各分段的载荷分配，根据不同位置的支撑反力确定每段丝杠的螺纹参数与滑台的承载能力，导向部分采用线性导向结构约束滑台的周向转动，保证顶升动作仅沿轴向输出，避免出现偏载卡滞的问题。安装边界方面，整套结构的基座需要沿支撑跨度方向铺设连续的导向基准面，各滑台与导向面之间采用间隙配合，保证滑动顺畅的同时控制径向窜动量，输入端的驱动位置可根据现场安装空间设置在结构端部，也可通过中间传动接口接入动力源，适配不同的作业空间限制。每段丝杠的螺纹升角经过核算，满足自锁要求，在调整到目标高度后可依靠螺纹自锁保持位置，无需额外增加锁紧机构即可承受静载荷，若应用在有振动的作业场景，也可在滑台位置增加顶丝锁紧结构，进一步提升固定可靠性。相较于传统的独立千斤顶组配方案，分段顶丝的同步性更好，调整时无需逐个操作多个顶升点，可通过单端驱动实现整体高度的粗调，再针对局部点位进行单独微调，大幅提升大跨度构件调平的作业效率。同时分段式的结构设计也降低了零部件的加工难度，每段丝杠的长度控制在常规加工范围内，无需定制超长加工设备即可完成生产，运输过程中可拆分后分段转运，到达现场后再进行同轴拼接，适配偏远作业场地的运输与安装条件。在实际使用过程中，需要保证各分段连接位置的同轴度误差控制在允许范围内，避免因同轴度偏差导致传动卡滞或额外的交变应力，定期对螺纹传动副与导向接触面进行润滑维护，可有效降低磨损，延长结构的使用寿命。这类结构除了大跨度构件装配场景外，也可应用在长尺寸管材的校直工装、大型幕墙板块的安装调平、长距离输送设备的机架调平等场景，通过调整分段数量与单段承载能力，可适配不同跨度、不同载荷等级的顶升调节需求。
