工业设备用重型橡胶金属减震支撑结构

　　在重型工业设备的安装布局中，震动传递的控制一直是结构设计环节绕不开的核心问题，不管是大型冲压生产线的床身固定、重型发电机组的基座安装，还是港口起重设备的操作室支撑、矿山破碎设备的机架隔振，这类持续承受大载荷、伴随强冲击震动的工况，普通的轻质减震元件根本无法满足长期使用的可靠性要求，本次涉及的重型减震支撑结构，正是针对这类大载荷隔振场景开发的功能性构件。

　　从实际使用场景来看，这类减震构件的核心作用是在刚性设备与安装基础之间形成一层具备可控形变能力的隔振层，一方面阻断设备运行产生的高频震动向建筑基础或相邻设备传递，避免震动引发的结构共振、紧固件松脱、精密检测元件信号失真等问题，另一方面也能缓冲外部冲击载荷对设备本体的影响，比如重型车辆经过安装区域带来的地面冲击、设备启停瞬间的惯性冲击力，都可以通过减震元件的内部形变被耗散掉。

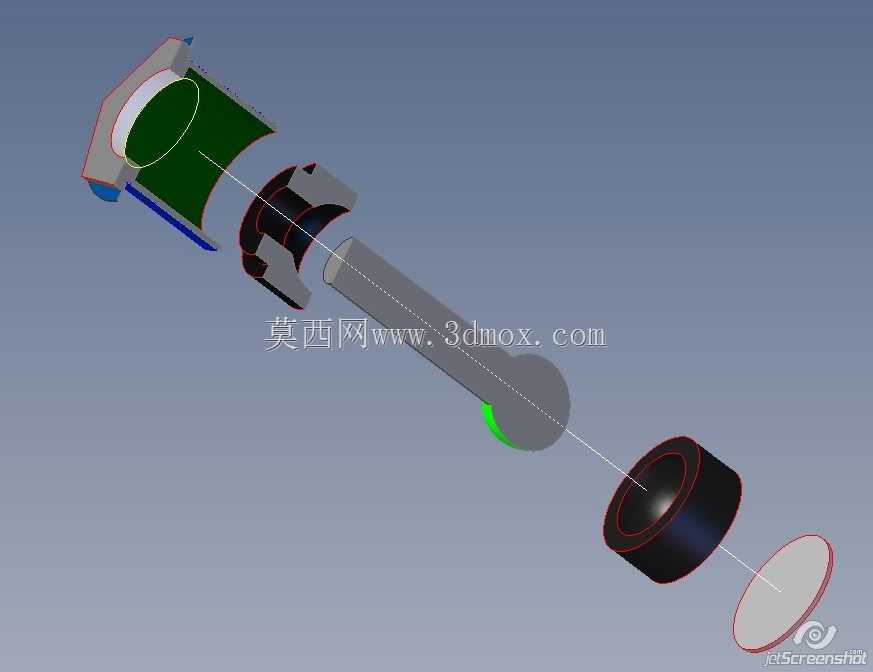

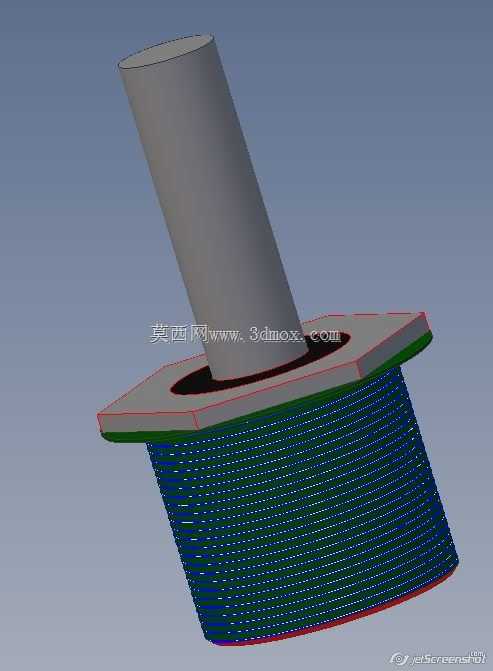

　　该减震结构采用复合材质设计，主体承力的金属部分采用不锈钢材质加工，外露的安装法兰与中心导向柱都做了适配重载的结构强化，中间的弹性阻尼部分为硬质橡胶件，橡胶与金属结合面采用特殊的硫化粘接工艺处理，避免长期交变载荷下出现橡胶与金属脱粘的失效问题。中心的金属导向柱为圆柱形结构，主要作用是限制减震件的横向形变范围，避免设备在受到水平方向冲击力时出现过大的横向位移，保证设备安装位置的精度稳定性；下部的橡胶主体为带密集环形凹槽的柱状结构，这种凹槽设计不是随意添加的造型，而是通过调整橡胶部分的有效承载截面积，来精准控制减震件的轴向刚度，环形槽的存在可以让橡胶在承受轴向压力时，有足够的形变空间向槽内释放，不会因为橡胶被过度挤压出现刚度陡增的情况，保证隔振效率在额定载荷区间内保持稳定。

　　上部的安装法兰为带安装孔的平板结构，法兰与橡胶主体之间设置了一层薄的金属限位垫，这层垫片的作用是分散法兰传递下来的压力，避免局部应力集中导致橡胶表面被压溃，同时也能限制减震件的最大压缩量，当设备载荷超过额定值或者受到超大冲击时，法兰下行到限位垫接触下部金属基座的位置，就不会继续压缩橡胶，防止橡胶因为过度形变出现不可逆的损坏。

　　从安装边界的设计来看，该减震件的安装适配性做了充分考虑，中心导向柱的直径与设备底部的安装孔采用间隙配合，安装时可以快速对位，不需要额外的导向工装；上部法兰的安装孔位按照通用重载设备的安装间距设计，可以直接适配多数标准重型设备的基座安装尺寸，不需要对设备底座做额外的打孔改造；下部的橡胶底座直径大于上部法兰直径，这种下宽上窄的结构设计可以提升支撑的稳定性，降低设备的重心偏移风险，即使在承受偏载载荷时，也能保证整个支撑面的受力均匀，不会出现局部压载过大的问题。

　　在结构设计的思路上，这款减震件没有追求过低的刚度来提升隔振效果，因为重载工况下如果刚度过低，设备运行时的稳定性会大幅下降，尤其是带有往复运动部件的设备，过软的减震支撑会导致设备本身的晃动量超标，反而影响设备的运行精度，因此设计时通过调整橡胶的硬度、环形槽的深度与数量、金属骨架的嵌入位置，把轴向刚度控制在一个平衡点上，既保证额定载荷下有足够的形变量来实现隔振，又不会让设备的晃动量超出允许范围。同时橡胶部分采用的耐油耐老化硬质橡胶配方，可以适应车间内的油污、温差变化等复杂环境，不需要频繁更换维护，适合长期无人值守的工业安装场景。

　　从尺寸匹配的角度来说，这类重型减震件的选型需要严格匹配设备的单支点载荷，不能随意用小规格减震件替代大载荷场景，也不能在轻载场景下使用大规格减震件导致刚度过大失去隔振作用；该结构的中心柱高度预留了足够的压缩行程，在额定载荷下的压缩量控制在整体橡胶高度的15%-20%区间，这个区间内橡胶的形变处于弹性形变范围，长期使用不会出现永久变形，隔振性能的衰减幅度可以控制在工程允许的范围内。另外，橡胶部分的外表面做了防滑纹理处理，当减震件放置在混凝土基础或者钢结构安装面上时，不需要额外的固定螺栓也能提供足够的摩擦力，当然如果是震动冲击特别大的场景，也可以通过下部基座的预留孔位做二次固定，进一步提升连接可靠性。
