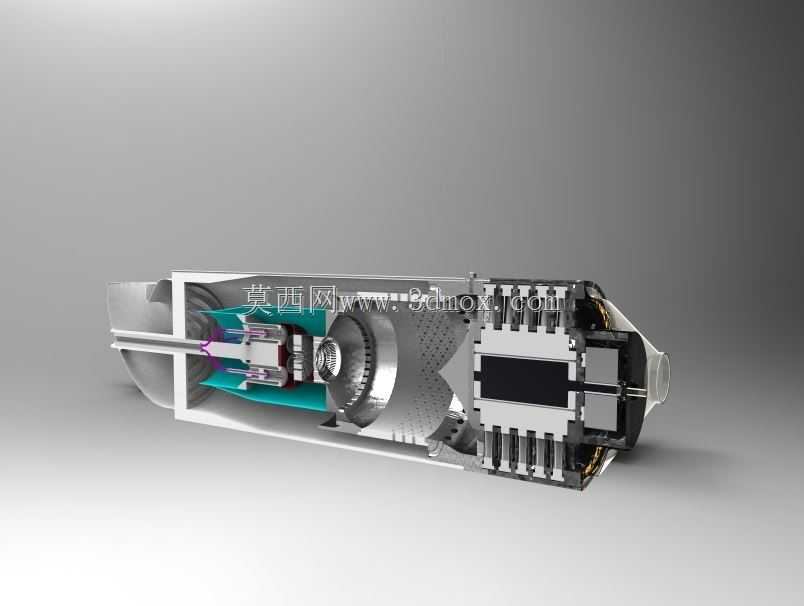

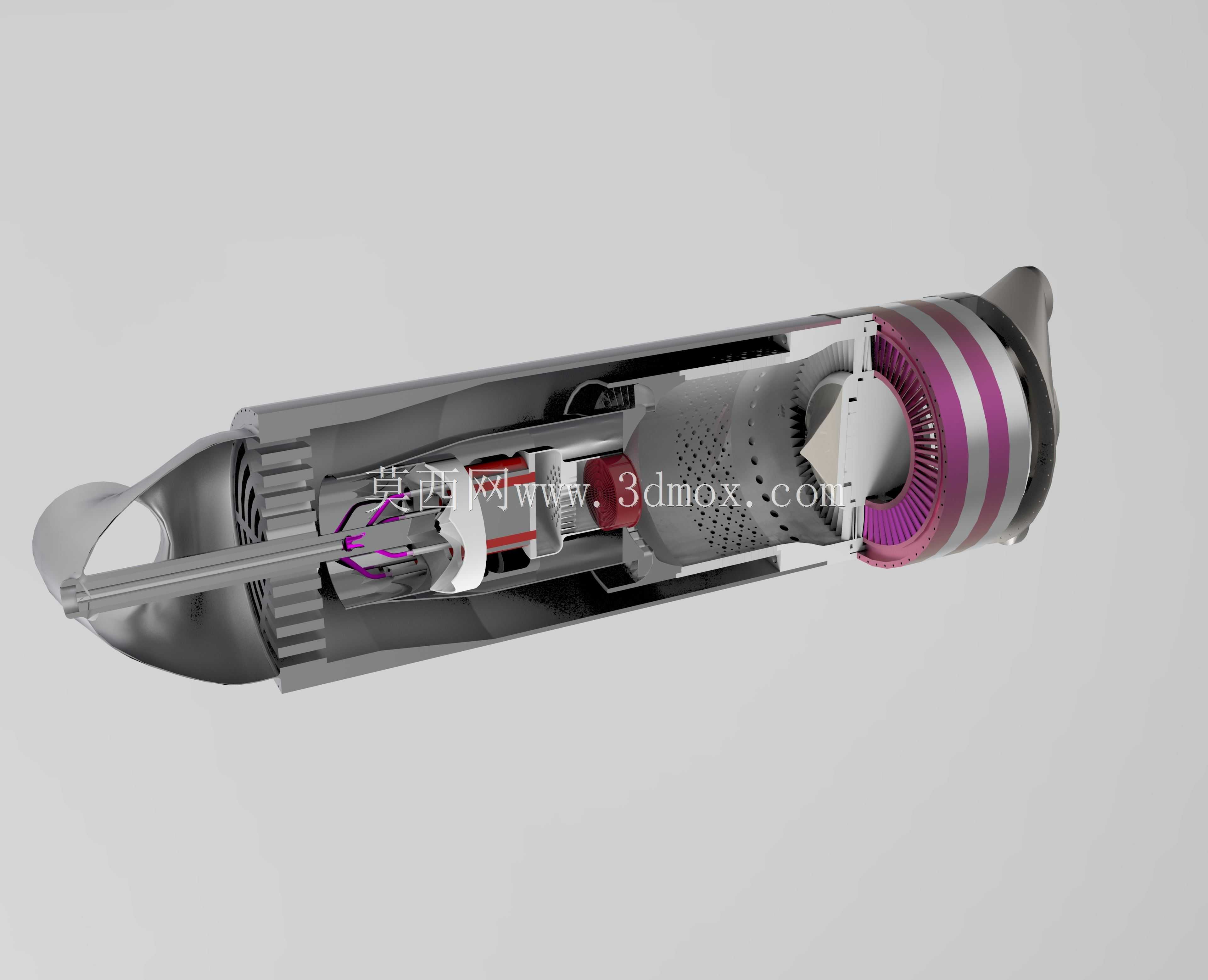

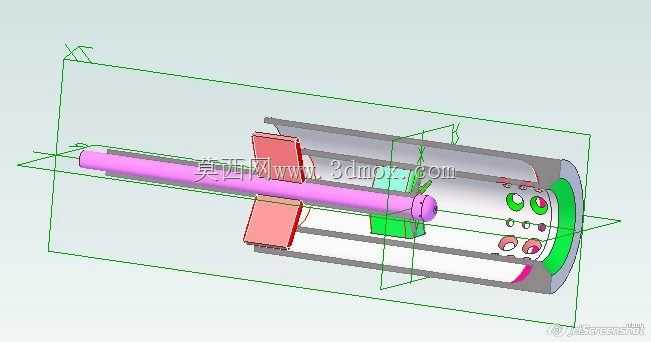

高功率APU辅助动力装置剖面结构

　　该结构为70000马力级辅助动力单元核心驱动段集成设计，整合了轴流压气机、环形燃烧室、动力涡轮、附件齿轮箱、空气压缩输出端、燃油增压泵组等核心子部件，采用同轴贯穿式转子布局，将引气输出与轴功输出功能集成在同一筒状机壳内部，大幅压缩了整机安装占用空间。从实际应用场景来看，这类大马力APU多用于大型固定翼飞机地面保障、重型特种车辆驻车供电、大型工业应急动力站点等场景，无需依赖主发动机运转即可独立输出高压压缩空气与稳定轴功率，驱动机载空调系统、液压泵站、发电机等附属负载，也可在主发动机启动阶段提供高压引气完成启动机驱动，降低主发动机启动磨损与地面燃油消耗。

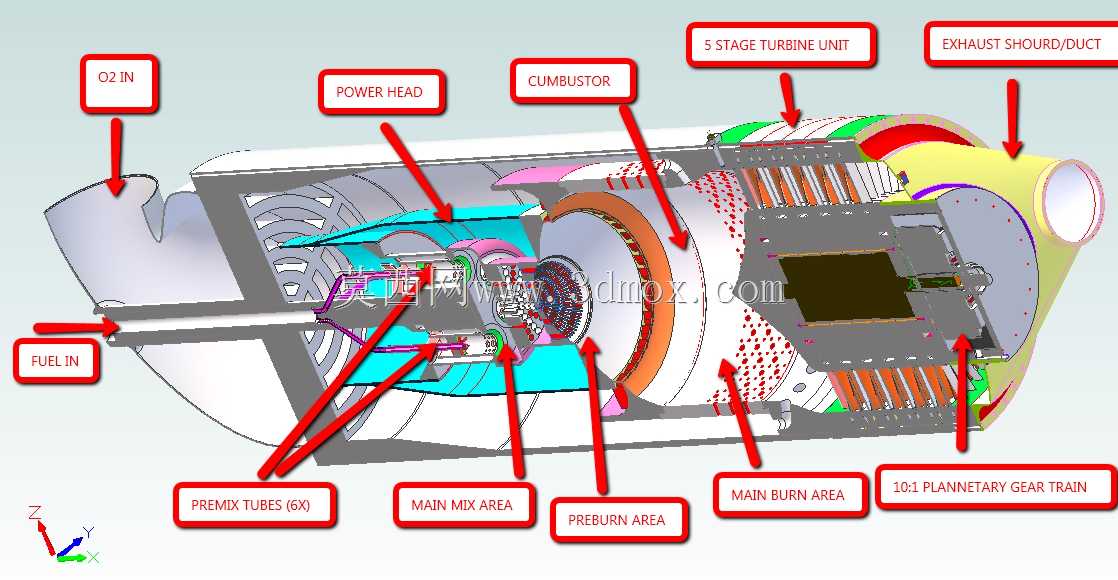

　　从功能特性来看，该结构的压气机段采用多级轴流加离心复合设计，前端轴流级完成大流量空气初步增压，后段离心级进一步提升空气压力，满足两类输出需求：一部分高压空气直接从机壳侧端引气接口输出，用于气源类负载驱动；另一部分高压空气送入环形燃烧室，与燃油泵输送的高压雾化燃油混合燃烧，产生的高温高压燃气直接冲击后端动力涡轮，涡轮通过中心传动轴同时驱动前端压气机转子、附件齿轮箱上安装的燃油泵、滑油泵、转速传感器等附件，剩余轴功率可通过输出端连接外部负载。机壳外部的环形散热鳍片与内部的冷却流道连通，引入少量压气机出口的低温高压空气完成机壳与轴承座的降温，避免长时间高负荷运转时轴承超温失效。

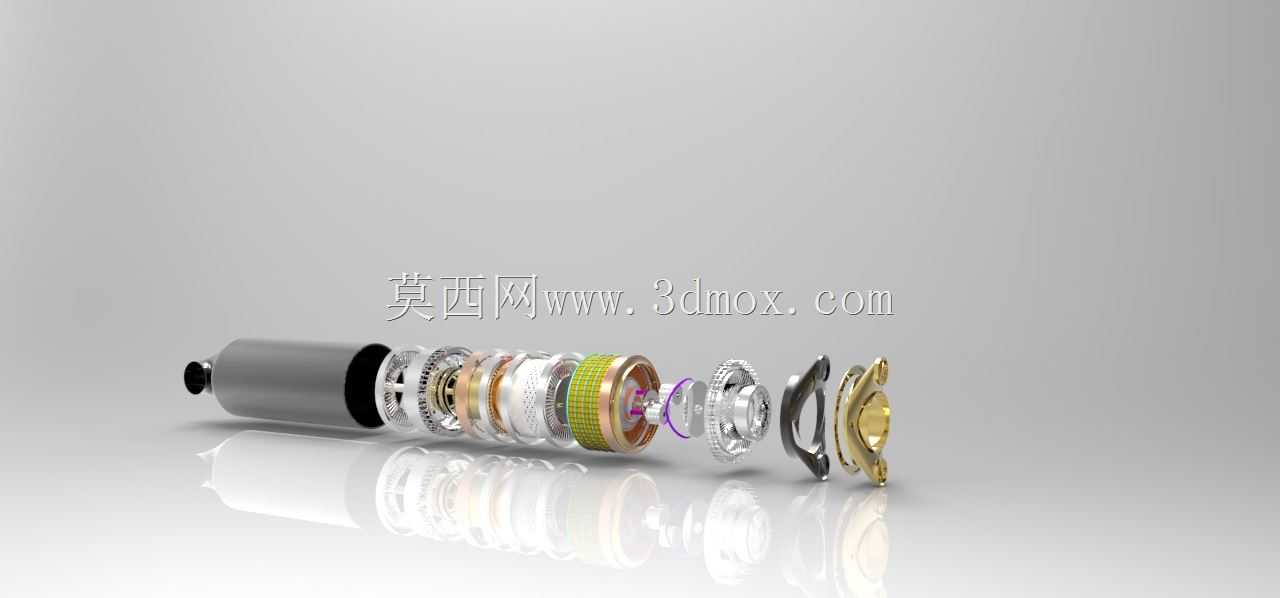

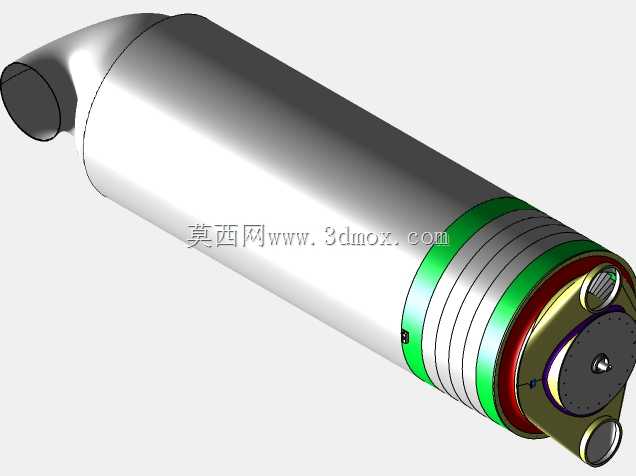

　　设计思路上，该结构优先考虑了集成度与维护便利性，所有转子部件采用同轴线装配设计，机壳为分段式法兰连接结构，拆解时无需移动外部安装管路即可单独拆检压气机段、燃烧室段、涡轮段；燃油泵与空气压缩输出端均布置在机壳同一侧的附件传动机匣上，外部管路接口集中排布，减少现场安装时的管路弯折长度，降低流阻损失。安装边界方面，整机为长筒状构型，两端预留有标准安装吊耳与法兰接口，安装时需保证中心轴水平度偏差不超过千分之二，避免转子运转时产生额外偏载振动；机壳周围需预留不小于150毫米的散热空间，侧端引气接口与燃油接口位置预留足够的管路拆装操作空间，输出端连接负载时需采用柔性联轴器，补偿热态运转时的轴系轴向窜动。

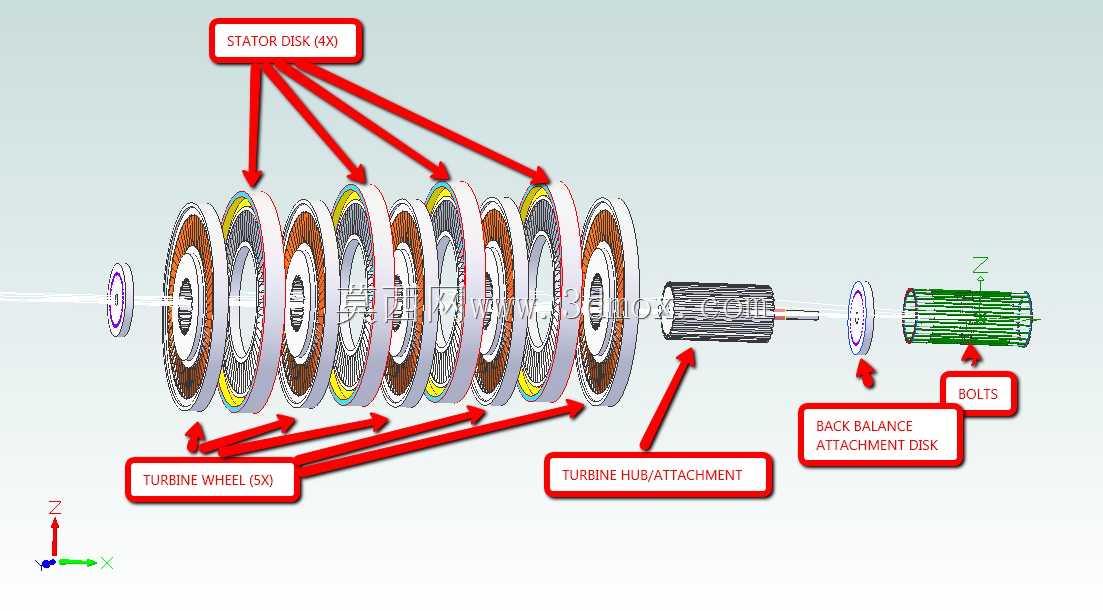

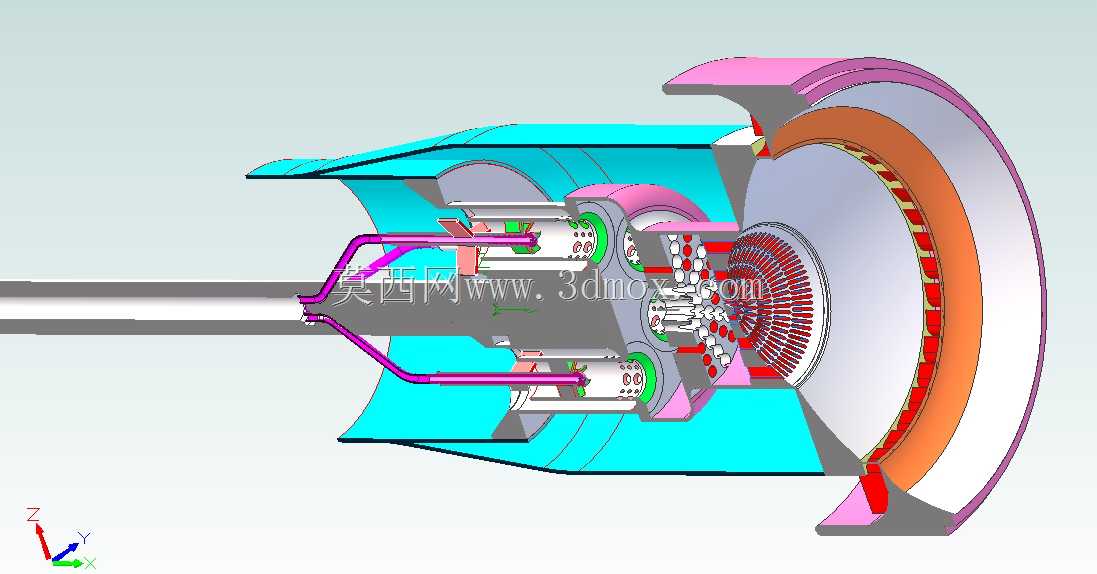

　　结构细节上，涡轮端采用气膜冷却设计，涡轮叶片内部开有冷却微孔，引入压气机段的低温空气在叶片表面形成冷却气膜，隔绝高温燃气直接冲刷叶片基体，提升涡轮部件的连续运转寿命；燃烧室采用环形雾化喷嘴布局，燃油泵输出的高压燃油通过喷嘴切向喷入燃烧腔，与压气机送入的旋流空气充分混合，保证燃烧充分度，降低排气污染物排放；中心传动轴采用空心结构，既减轻转子整体重量，又可在轴内部布置滑油输送通道，为前后端轴承提供压力润滑，滑油回油通道布置在机壳下部最低点，避免滑油在机壳内部积存。
