高功率火箭T-0脐带连接装置结构设计

　　在航天发射场的地面保障链路中，脐带缆是箭地连接环节里承担信号传输、能源补给的核心部件，这款适配高功率火箭的T-0脐带装置，核心作用是在火箭发射前的全流程测试、待发阶段，完成箭载航空电子设备与地面测发控系统的USB通信链路搭建，同时持续为箭载电池组补充电能，确保待发阶段箭上电子设备始终处于稳定供电状态，不会因长时间待机出现电池亏电、参数漂移的问题。

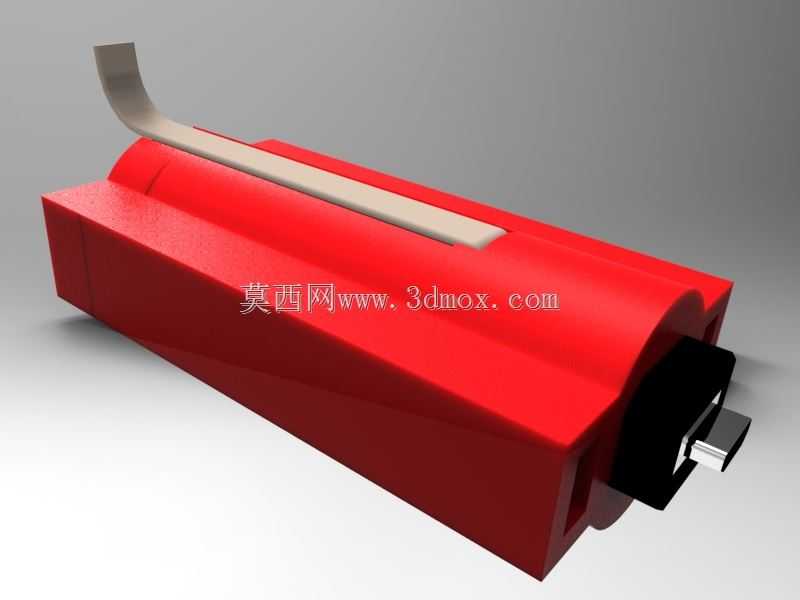

　　从结构设计逻辑来看，该装置采用了模块化的分体布局，主体承载结构为高强度工程塑料注塑成型的红色基座，基座内部预留了线缆走线腔、连接器滑动轨道以及外侧臂的运动让位空间，整体外形做了大圆角过渡处理，避免在箭体对接、撤收过程中出现尖锐棱角刮蹭箭体表面防护层的问题。装置一端集成了微型USB连接器组件，连接器尾部设置了弹性预紧结构，在对接状态下可以始终保持连接器与箭上接口的可靠接触，抵消发射前箭体因加注晃动、风载扰动产生的微小位移，避免通信中断或者充电接触不良。

　　装置的动作逻辑完全匹配T-0发射的时序要求，当发射流程进入线圈触发的脱落指令阶段，内置的滑动机构会首先带动USB微型连接器沿轴向收回，完全脱离箭上的对接接口，在连接器收回到位的同时，装置外侧的两个导向臂会沿预设滑轨向外滑出，借助滑出过程的推力将整个脐带装置平稳推离箭体表面，整个动作过程的行程经过精确计算，既不会出现连接器未完全收回就推离装置导致的接口磕碰损伤，也不会因为动作延迟影响火箭起飞的安全边界，整套动作无需额外的动力源驱动，依靠线圈触发的机械储能结构即可完成，大幅提升了发射环节的可靠性，降低了电气系统故障导致的脱落失败风险。

　　从安装边界来看，该装置的基座底部设置了标准的快装接口，可以直接适配发射塔架上通用的脐带缆安装支架，安装时不需要额外定制转接件，基座整体的宽度、高度尺寸经过压缩设计，在满足内部结构排布的前提下尽可能缩小了安装占用空间，适配现役多型高功率火箭的箭地接口布局，不需要对现有发射塔架的安装点位做大规模改造。装置外侧的滑臂在收回状态下不会超出基座的外轮廓，避免在运输、存储过程中出现磕碰变形，滑臂的表面做了耐磨涂层处理，长时间反复动作也不会出现磨损卡滞，日常维护只需要定期在滑动轨道处涂抹少量润滑脂即可，维护成本极低。

　　在实际应用场景中，该脐带装置除了承担常规的通信、充电功能外，结构上还做了冗余设计，内部的通信线缆采用双绞屏蔽线布局，可以有效隔绝发射场复杂电磁环境下的信号干扰，确保测发控指令传输的稳定性，充电回路设置了过流、过压保护结构，即使地面供电系统出现短暂的电压波动，也不会对箭载电池和电子设备造成冲击。装置的整体重量经过优化，在保证结构强度的前提下尽可能降低了自重，既减少了发射塔架的承载负担，也能保证脱落推离过程中装置可以快速、平稳地脱离箭体，不会因为自重过大出现脱落轨迹偏移，碰撞箭体或者周边塔架设备的问题。针对发射前可能出现的低温、高湿、盐雾等恶劣环境，装置的所有外露结构件都做了密封防护处理，连接器接口处设置了防尘盖，待对接前才会取下，避免环境中的水汽、沙尘进入接口内部导致接触电阻增大，影响通信和充电的稳定性。
