双扇结构车用散热装置三维数模

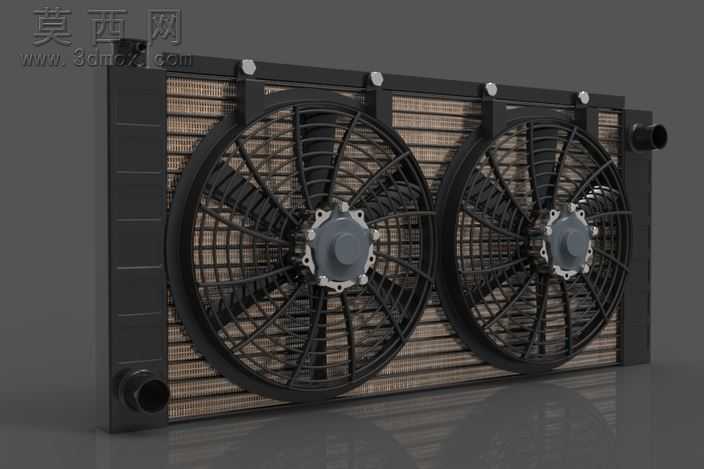

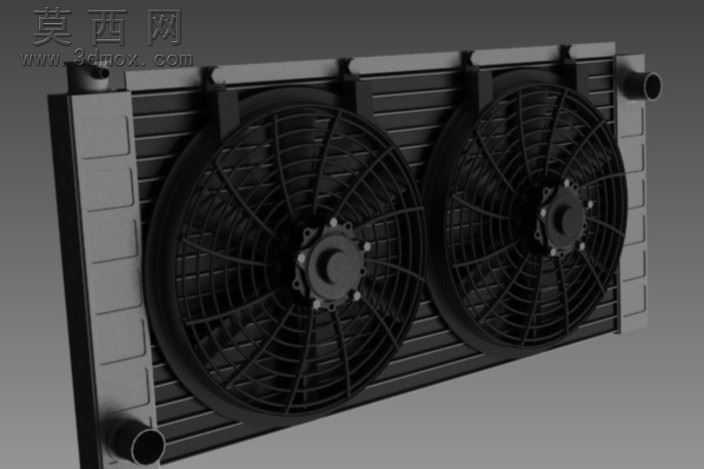

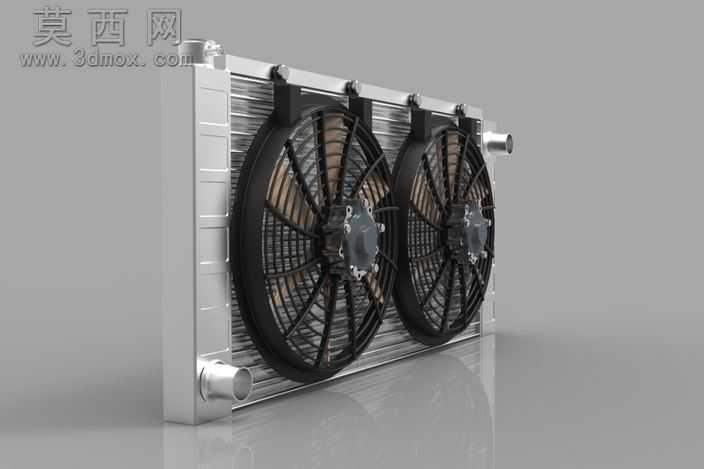

本模型为双风扇集成式散热装置，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循车用散热系统的实际尺寸比例，对散热芯体、风扇总成、安装支架、进出水口等核心部件进行了1:1还原。渲染阶段采用哑光工程塑料材质模拟风扇护风圈与扇叶，还原玻纤增强PP材质的细腻磨砂质感，散热芯体部分采用金属铝材质搭配细密的散热鳍片纹理，通过调整材质反射率与粗糙度，还原铝制翅片的金属哑光质感，进出水口采用黑色耐温橡胶材质，还原胶管的半哑光弹性质感，整体渲染光影柔和，清晰呈现各部件的装配关系与结构细节。结构设计上，模型采用双风扇并排布局，两个轴流风扇通过独立的安装点位固定在散热芯体的迎风侧，护风圈与芯体边框紧密贴合，减少气流旁通损失，提升散热效率；散热芯体采用管带式结构，内部排布多根冷却流道，外部交错布置散热鳍片，增大空气与冷却液的换热面积；风扇中心的驱动电机安装座做了加强筋结构设计，保证高速运转时的结构强度，整体框架边缘预留了多个安装固定孔位，可直接适配整车冷却系统的安装点位。设计思路围绕提升散热效率、优化气流组织展开，双风扇的布局相比单风扇结构，可在相同迎风面积下提供更大的通风量，同时降低单个风扇的转速需求，减少运转噪音；护风圈的导流结构可将风扇抽吸的气流全部导向散热芯体，避免气流从边缘溢出，提升换热效率；模型还还原了风扇扇叶的翼型截面设计，该截面可在旋转时降低风阻，提升送风效率，同时减少紊流产生的噪音。整个模型装配关系完整，各部件无干涉，可直接用于散热系统的结构验证、气流仿真分析，也可作为整车热管理系统教学演示的参考模型，帮助学习者理解车用风冷散热系统的工作原理与结构组成。
