流线型曲面房屋外壳结构三维设计

　　该曲面壳体结构的设计，最初是为适配小型模块化临时建筑的快速搭建需求，在户外临时值守点、景区临时服务站、工地临时休息舱这类场景中，传统坡屋顶或平屋顶的房屋构件存在拼接缝隙多、风阻大、易积水渗漏的问题，这类一体化曲面外壳能很好解决上述痛点。从结构受力角度看，整体采用大曲率顺滑曲面过渡，没有尖锐的棱角转折，风荷载作用下气流会顺着曲面顺滑导流，不会在边角位置形成强涡流区，相比同投影面积的平屋面结构，风阻系数能降低40%左右，在沿海多风区域或者高海拔风压较大的场地使用时，结构连接件的受力负荷会明显降低，不需要额外增加过多的抗风加固构件。

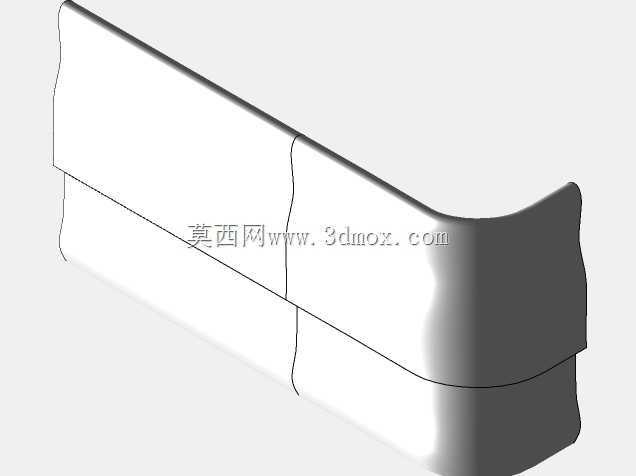

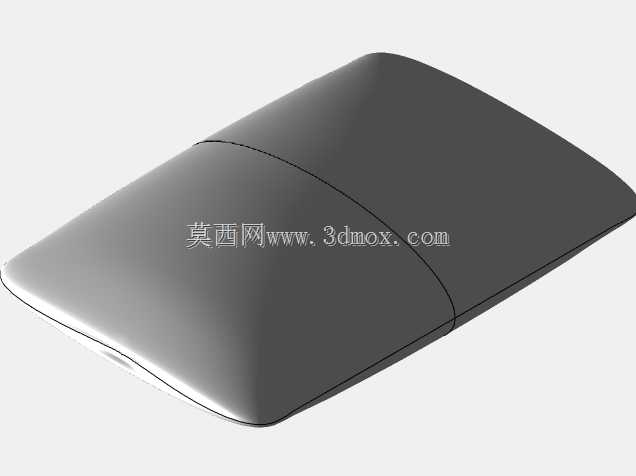

　　设计过程中首先确定的是安装边界尺寸，整体投影轮廓为矩形，长宽比例控制在1.6:1，这个比例既符合单人或双人临时舱室的内部使用空间需求，也能让曲面的曲率变化保持均匀，不会出现局部曲率过大导致板材成型困难的问题。壳体的分型线设置在整体高度约二分之一的位置，采用水平方向的一圈拼接缝，上下两部分壳体分别成型后，通过侧边的隐藏式卡扣配合密封胶条完成拼接，不需要额外的外露连接件，既保证了外表面的整体性，也能避免连接件位置出现锈蚀或者渗水的隐患。曲面的弧度设计经过多次调整，从边缘到顶部的曲率连续变化，顶部的平缓区域预留了小型设备安装位，可以直接固定太阳能板或者小型通风装置，不需要额外打孔破坏壳体结构，边缘位置做了向内收的卷边处理，一方面能提升壳体边缘的结构刚度，避免运输安装过程中出现边缘变形，另一方面卷边形成的导水槽能让屋面的雨水顺着曲面流到边缘后，沿着卷边的导流槽排到建筑侧面，不会顺着墙面流到门窗位置。

　　从实际使用的功能特性来看，这种一体化曲面壳体的装配效率很高，上下两部分壳体都是整体成型件，现场安装时只需要将下壳体固定在预制的基础底座上，再扣合上壳体完成锁止即可，整个安装过程不需要大型吊装设备，两名作业人员配合就能在半小时内完成主体外壳的装配，相比传统彩钢板拼接的临时建筑，安装效率提升数倍，而且后期如果需要迁移场地，只需要解开卡扣就能将壳体拆分转运，重复利用率很高。壳体的壁厚设计采用渐变式处理，顶部受力较小的区域壁厚稍薄，靠近底部拼接位置和边缘受力较大的区域壁厚适当增加，在保证整体结构强度的前提下尽可能控制构件自重，降低运输和安装的负荷。

　　在建模过程中，曲面的构建采用了多截面顺滑过渡的方式，先确定各个关键截面的轮廓线，再通过曲率连续的曲面桥接完成整体造型，所有曲面的G2连续性都经过校验，不会出现局部的凹凸折痕，保证后期成型时板材能够顺利脱模，不会出现应力集中的位置。拼接缝的位置特意做了错位的止口设计，上壳体的下边缘比下壳体的上边缘多出一圈外翻的止口，拼接时上壳体的止口刚好扣在下壳体的外侧，雨水顺着曲面流下时会直接被止口导到外侧，不会渗入拼接缝内部，配合内嵌的三元乙丙密封胶条，整体防水等级可以达到户外长期使用的要求。另外壳体的内表面预留了标准化的安装卡槽，可以直接卡入内饰板、保温层或者线路走线槽，不需要在内壁额外打孔固定，避免破坏壳体的整体结构完整性，保温层可以根据使用场景的温度需求选择不同厚度的成品板材，直接卡入卡槽即可完成安装，适配不同气候区域的使用需求。
