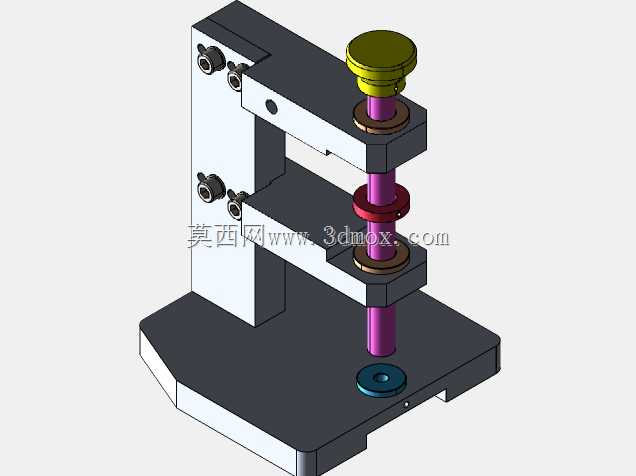

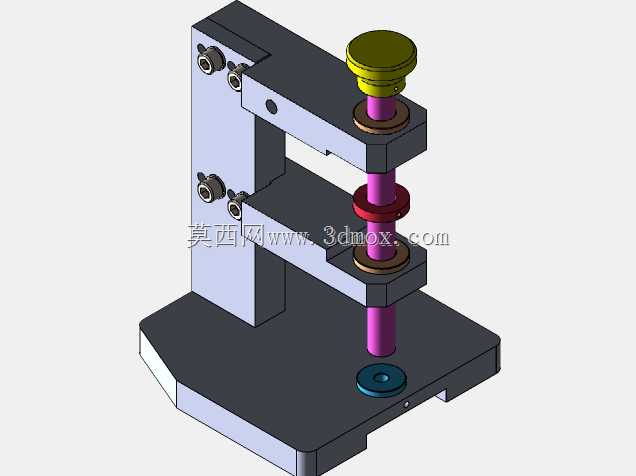

在轻工物料输送、小型压力装配、线材校直推送这类产线工位上,这类环形推压构件的出镜率远比想象中高,它不像重型压力机的执行件那样有庞大的本体结构,更多是嵌入在小型工装、模组滑台的执行端,承担小行程推压、径向定位、周向锁止这类复合功能。很多刚接触结构设计的工程师容易把这类零件当成普通隔套处理,实际落地到产线运行时,往往会因为忽略受力边界、安装配合的细节,出现推压偏载、孔位崩边、配合面磨损过快的问题。

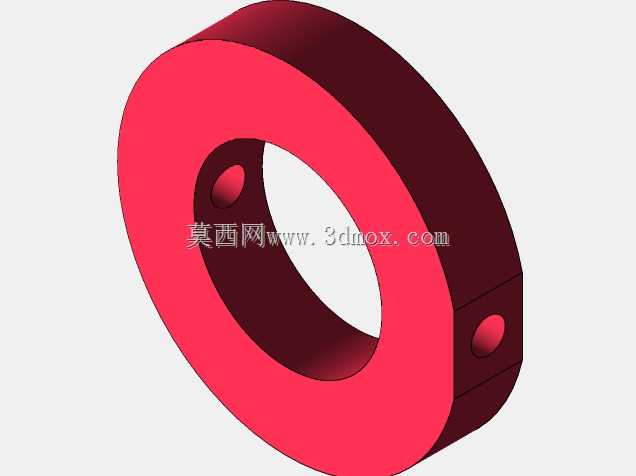

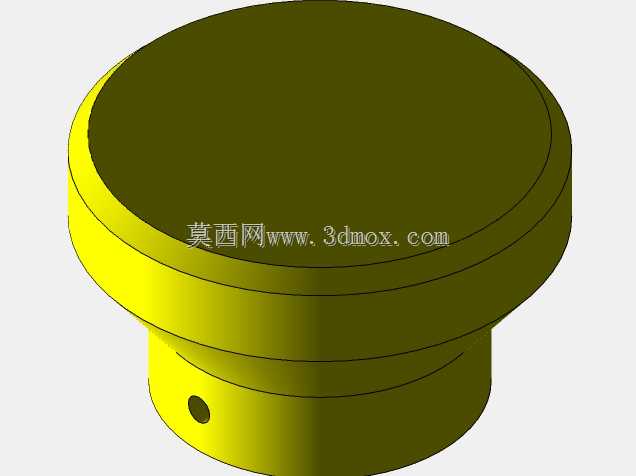

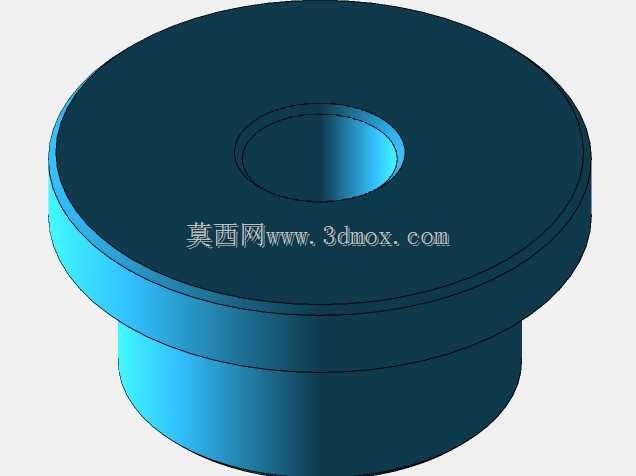

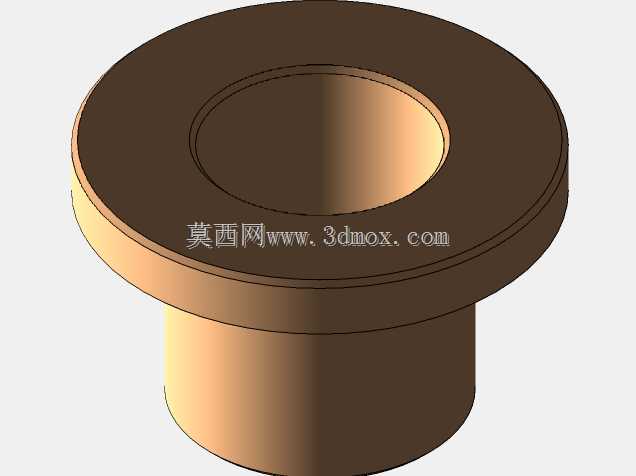

从结构本身来看,这个零件采用等厚环形本体设计,两个径向对称分布的侧孔并非工艺孔,而是承担着双重作用:一方面是作为紧定螺钉的安装孔,当环形件套在对应导轴或者推杆外圆上时,拧入紧定螺钉可以实现周向和轴向的双向锁止,避免推压过程中零件与轴之间出现相对滑移;另一方面,部分工况下这两个孔也可以作为辅助驱动销的连接位,当需要小角度周向微调推压角度时,插入圆柱销就能带动环形件同步转动,不需要额外设计键槽结构,大幅简化了配套轴的加工工序。环形的内孔是核心配合面,设计时需要根据配套轴的公差带选取基孔制配合,常规推压工况下选H7公差即可,如果是频繁往复滑移的工况,内孔表面需要做高频淬火处理,硬度控制在HRC42-48之间,既能保证耐磨性能,也不会因为硬度过高导致装配时脆裂。
设计这类零件的时候,首先要明确推压作业的受力方向:如果是端面承受轴向推压力,那么环形件的厚度不能单纯按材料剪切强度计算,还要考虑推压时的偏载系数——很多时候工件来料位置存在±0.5mm以内的偏差,推压端面接触时会产生附加弯矩,这时候如果本体厚度过薄,会出现环形件翘曲变形,导致内孔和轴之间卡滞。两个侧孔的位置设计也有讲究,孔中心到环形端面的距离不能小于孔径的1.2倍,否则拧紧螺钉的时候,孔口位置容易因为应力集中出现开裂;孔的深度要控制在环形壁厚的2/3左右,不能钻穿内壁,否则紧定螺钉的尖端会刮伤配套轴的表面,长期往复运动后会在轴表面拉出沟槽,反而加剧配合间隙的扩大。
从安装边界来看,这类环形推压件的外圆尺寸要比配套推压接触的工件外径小2-3mm,避免推压过程中外圆剐蹭到工件周边的定位夹具;内孔和轴的配合长度要大于内孔直径的1.5倍,保证推压时的导向精度,不会出现推压端面倾斜的问题。如果是用在食品、医药类产线的推压工位,材质可以换成304不锈钢,端面做抛光处理,避免物料残留;如果是普通五金装配工位,用45号钢做发黑处理就能满足防锈和耐磨需求,加工成本也更低。实际装配时,两个侧孔的紧定螺钉要采用对角拧紧的方式,先预紧一侧再拧另一侧,避免环形件在轴上出现偏斜,导致推压端面和轴的垂直度超差,长期运行会加速内孔的不均匀磨损。很多现场调试的老技师会在推压端面粘贴一层薄聚氨酯垫,用来缓冲推压接触时的冲击,既可以保护工件表面不被压伤,也能降低推压瞬间的噪音,这个细节在很多量产产线的改造中都能看到,比单纯提高零件加工精度的性价比高很多。另外需要注意的是,这类环形推压件如果是用在有往复冲击的推压工位,侧孔的螺纹要选用细牙螺纹,细牙螺纹的自锁性能更好,不会因为频繁冲击出现螺钉松动的问题,不需要额外增加防松垫圈就能保证连接可靠性。
