开槽式弹性胀紧夹紧连接套结构

项目分类:通用五金配件 发布时间:2021-11-01 ID:356287

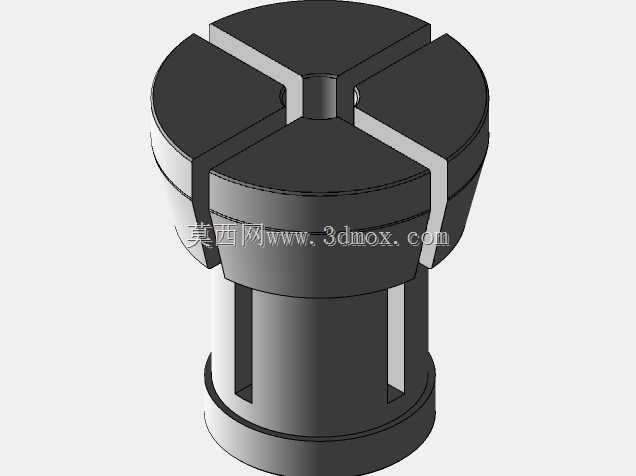

  • 开槽式弹性胀紧夹紧连接套结构

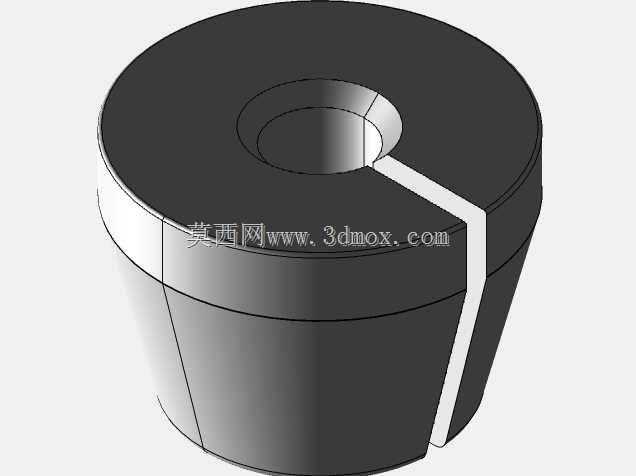

  • 开槽式弹性胀紧夹紧连接套结构

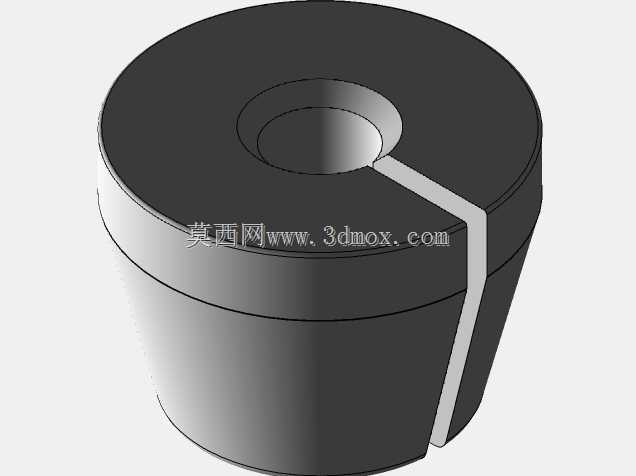

  • 开槽式弹性胀紧夹紧连接套结构

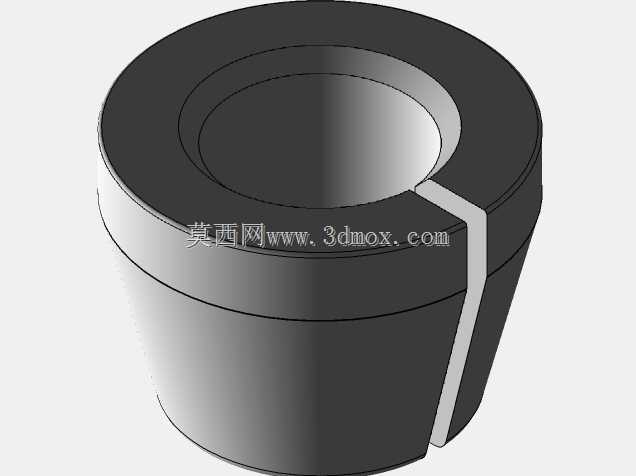

  • 开槽式弹性胀紧夹紧连接套结构

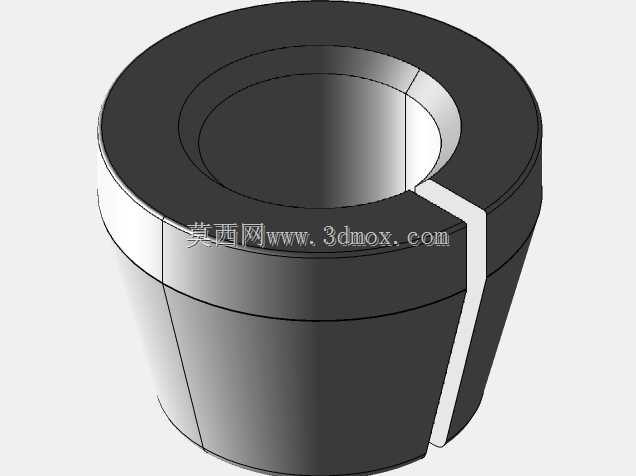

  • 开槽式弹性胀紧夹紧连接套结构
  • 开槽式弹性胀紧夹紧连接套结构
  • 开槽式弹性胀紧夹紧连接套结构
  • 开槽式弹性胀紧夹紧连接套结构

  这类开槽式弹性胀紧结构,在工装夹具、传动连接场景里的应用频次非常高,很多做非标设备的结构工程师在做轴与轮毂的无键连接、或者需要快速定心夹紧的工位时,第一时间会想到这类结构,它不需要额外加工键槽,不会对轴和轮毂的配合面造成应力集中损伤,装拆也比过盈配合方便很多,不需要大型压装设备,靠自身的弹性变形就能抱紧配合件。从结构本身来看,上端的四道轴向通槽把端头分成了四个独立的弹性瓣,下端同样开了两道对称的轴向槽,整体的变形量分布经过了开槽位置的优化,不会出现局部应力过大导致瓣片断裂的问题,上端的环形凸台是用来承受轴向压紧力的,当外部施加轴向锁紧力时,各个瓣片会沿着径向均匀收缩,抱紧内部穿过的轴类零件,同时外圆面也能同步胀紧外部的轮毂孔,

  实现同轴度很高的定心连接,传动过程中可以传递扭矩和轴向力,不会出现打滑偏移的问题。做这类结构的三维建模时,首先要确定配合轴径的基本尺寸,弹性瓣的壁厚要根据需要传递的扭矩大小来核算,壁厚太薄会导致抱紧力不足,传动时容易打滑,壁厚太大会导致弹性变形量不够,装拆困难,甚至在锁紧时出现瓣片塑性变形无法回弹的问题;开槽的宽度也要控制合理,槽宽过小的话,收缩时槽的两侧壁会提前碰死,达不到需要的收缩量,槽宽过大又会导致各个瓣片的刚性不足,抱紧时受力不均,同轴度偏差变大。安装边界方面,这类结构的轴向长度要比配合段的轮毂长度短2到3毫米,保证锁紧时凸台端面能完全贴紧轮毂端面,不会出现轴向窜动;内孔和轴的配合一般选间隙配合,单边间隙控制在0.02到0.

  05毫米之间,方便装配时顺利穿入,外圆和轮毂孔的配合也选小间隙配合,避免装配时卡滞。实际车间应用里,这类结构常用来做铣床上的刀具夹紧套、自动化线的工件定位胀销、传动轮和电机轴的无键连接套,相比键连接,它的定心精度更高,高速传动时的动平衡表现更好,没有键槽带来的不平衡量,适合转速较高的传动场景;相比传统的刚性胀套,它的结构更简单,零件数量少,不需要额外的锥面配合件,加工成本更低,自身的开槽结构直接提供弹性变形能力,维护起来也更方便,只要定期检查瓣片有没有出现裂纹、变形的情况就可以,不需要复杂的保养。建模过程中要注意开槽位置的圆角处理,所有槽的根部都要加工出R0.5以上的圆角,避免应力集中,因为锁紧时槽根位置的应力是最大的,

  如果是直角切口,反复锁紧松开几次之后就很容易从槽根位置开裂,导致零件失效;另外上下端的倒角也不能省略,内孔两端要做15度的导入倒角,外圆两端也要做相应的倒角,既方便装配时导入,也能避免装配时刮伤配合面。很多新手工程师在设计这类结构时,容易忽略弹性变形量的核算,要么开槽数量不够导致整体变形量不足,要么开槽位置不对称导致各个瓣片受力不均,抱紧后出现偏心,影响传动精度,这个结构的上下开槽位置是错开分布的,上端四道槽均匀分布在90度方向,下端两道槽对称分布在0度和180度方向,这样的布局可以让整体的变形更均匀,不管是内孔收缩还是外圆胀紧,各个方向的变形量基本一致,定心精度可以控制在0.01毫米以内,满足大部分精密传动和定位的需求。在材料选择上,这类零件一般选用弹簧钢或者优质中碳钢做调质处理,表面做发黑或者磷化处理提升防锈能力,既有足够的刚性保证抱紧力,又有足够的弹性保证反复装拆不会出现塑性变形,适合在车间的常规工况下长期使用,不需要频繁更换备件。
