长条扁平卡马01结构件三维设计

　　在各类输送线侧边定位、工装夹具的挡停限位、轻型物料架的层板支撑场景中，这类长条扁平结构的卡马构件是十分常用的基础五金零件，很多一线结构设计人员在做设备布局时，往往会忽略这类小零件的细节设计，导致现场安装时出现干涉、固定不牢、长期受力变形的问题。从实际使用场景来看，这类卡马件常被用在皮带输送机的侧边导条固定、小型装配工作台的台面挡边安装、仓储货架的层板托举定位，部分电子厂的工装板流转线上，也会用这类构件做工装板的侧边导向限位，避免工装板在流转过程中出现偏移卡滞。

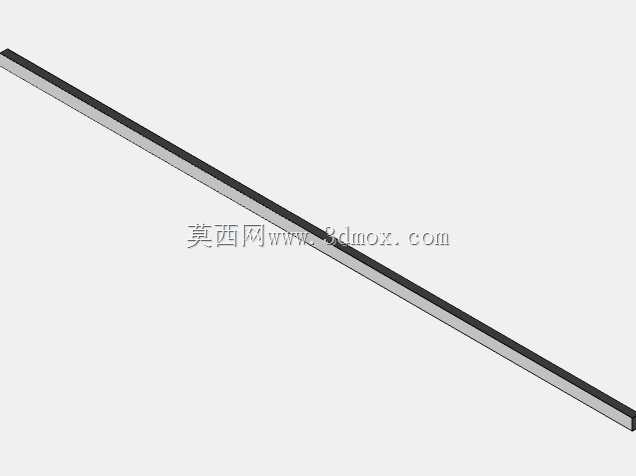

　　从功能特性上看，该构件采用等厚度的扁平长条结构，整体截面为规则矩形，边缘做了微小的倒角处理，避免安装和使用过程中锐边划伤操作人员，也能减少装配时与相邻零件的剐蹭掉漆问题。构件整体平面度控制在合理公差范围内，保证安装后与被固定面的贴合度，不会出现局部翘曲导致的固定螺栓受力不均的问题。和普通的长条压条不同，这款卡马件的厚度经过针对性设计，既能够满足常规工况下的侧向受力需求，避免长期受侧向推力出现弯折变形，又不会因为厚度过大增加不必要的材料成本和整体重量。

　　设计思路上，这款卡马件没有做多余的异形结构，整体采用等截面拉伸成型的工艺逻辑，在三维建模时可以先绘制端面的矩形轮廓，通过拉伸特征直接生成主体，再对边缘做统一的倒角处理即可，建模效率高，后续出工程图时也能快速标注尺寸公差，方便加工环节快速读懂图纸。设计时没有在构件上预制固定孔位，是考虑到不同使用场景下的安装孔距差异较大，预留孔位反而会限制零件的通用性，现场安装时可以根据实际的安装位置现场配钻，适配不同的安装间距需求，这也是这类通用五金配件常用的设计逻辑，优先保证零件的通用适配性，降低备件的储备种类。

　　从外形尺寸与安装边界来看，该构件整体为细长扁平形态，长度方向尺寸远大于宽度和厚度方向，安装时需要保证构件的长度方向与受力方向保持垂直，让受力均匀分布在整个构件的接触面上，避免局部应力集中。安装时的贴合面需要保证平面度，若安装面存在焊接凸起或者杂物，需要提前打磨清理，避免构件安装后出现悬空，受力时出现断裂风险。厚度方向的尺寸适配常规的M4-M6规格的固定螺栓，安装时螺栓的沉头深度需要和构件厚度匹配，避免螺栓头突出构件表面影响物料或者工装的正常滑动。宽度方向的尺寸经过优化，既能够保证足够的接触支撑面积，又不会占用过多的安装空间，在空间紧凑的工装内部也能顺利安装。

　　在实际选型使用时，需要根据具体的受力大小确认是否需要选用该款构件，若侧向受力超过常规的轻载工况，可适当增加构件的厚度或者更换更高强度的材料，常规工况下采用普通Q235板材裁切即可满足使用需求，若有防腐需求也可采用304不锈钢材质加工，表面做拉丝或者喷砂处理，适配食品、医药等有卫生要求的生产场景。这类构件虽然结构简单，但是在设备中起到的定位、支撑、挡停作用十分关键，设计时不能因为零件结构简单就忽略公差和细节处理，很多设备的小故障往往都是这类基础零件的设计不合理导致的，比如边缘未倒角刮坏皮带、平面度不足导致固定松动、厚度不够受力弯折等问题，都会影响整台设备的正常运行。在三维建模过程中，需要准确标注构件的长、宽、厚三个核心尺寸，以及倒角的大小，同时标注好平面度、棱边去毛刺的技术要求，给加工环节明确的质量标准，避免加工出来的零件不符合装配要求。
