GOPRO HERO4运动相机专用固定支架结构

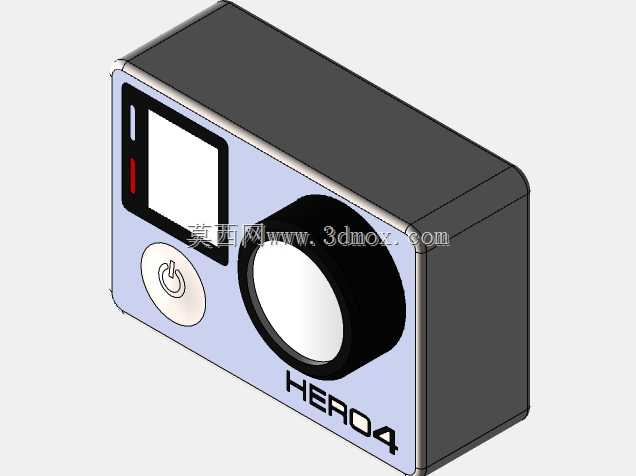

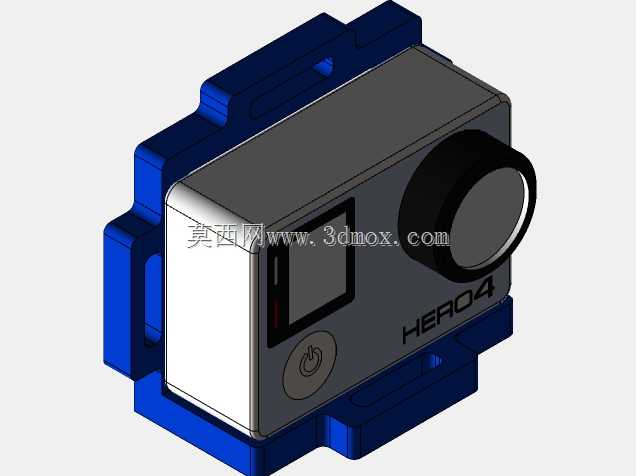

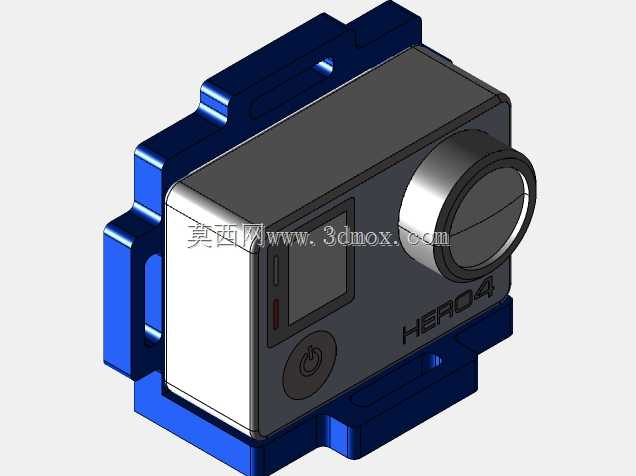

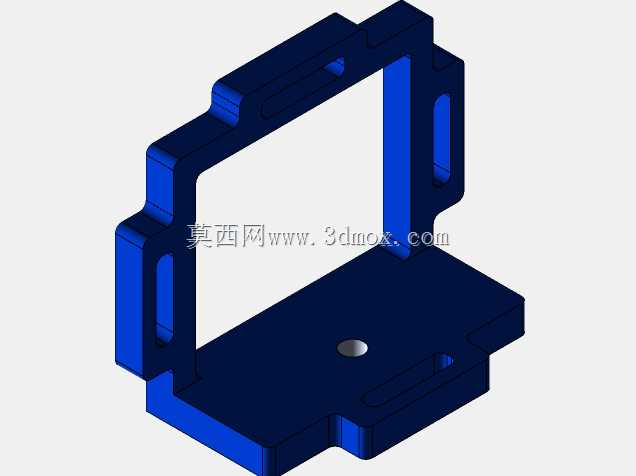

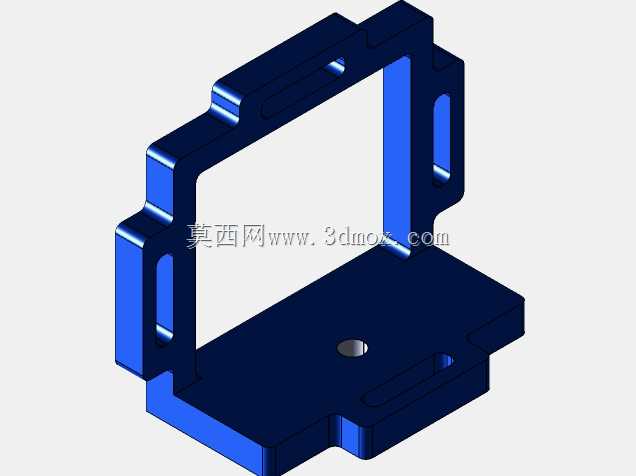

这款适配GOPRO HERO4运动相机的固定支架，主要面向户外极限运动拍摄、工业巡检记录、车载移动拍摄、运动赛事跟拍等多场景的相机固定需求，解决运动状态下相机安装不稳、防护不足、拓展性差的实际使用痛点。从结构设计来看，整体采用框式包裹构型，主体为一体式框架结构，底部设置带定位孔的承托平面，承托面的中心定位孔采用沉孔设计，可配合标准紧固件实现与各类拓展底座的快速对接，安装时无需额外转接件即可直接固定在头盔、车把、胸带、自拍杆等常用搭载载体上，沉孔结构可保证紧固件安装后端面与承托面齐平，不会出现凸起剐蹭相机底部外壳的问题。框架两侧的立臂做了等厚减重处理，立臂上开设的长条形镂空槽一方面降低了支架整体自重，减少搭载时的额外负载，另一方面可作为绑带穿装位，在极端颠簸场景下可额外增加绑带固定，提升相机安装的冗余可靠性，同时镂空结构也能避免遮挡相机侧面的接口与按键，安装支架后仍可正常操作侧方的模式切换按键、插拔数据传输线，无需反复拆装支架。框架的上下边框做了圆角过渡处理，所有与相机接触的安装贴合面都预留了0.2mm的缓冲垫粘贴槽，实际装配时可粘贴薄型EVA缓冲垫，既可以抵消加工公差带来的装配间隙，避免相机在框架内出现旷量晃动，也能在受到冲击时吸收部分振动能量，保护相机外壳不被硬接触刮花。从安装边界尺寸来看，框架的内部型腔尺寸完全匹配GOPRO HERO4的机身外形尺寸，长宽方向的单边间隙控制在0.15mm以内，既可以保证相机顺利装入，又不会出现过大的晃动间隙，框架的外部轮廓尺寸控制在比相机机身单边宽出6mm的范围，不会过多遮挡相机的镜头视野与前后散热区域，保证相机长时间录制时的散热效率。在功能特性上，这款支架没有采用全包裹式的封闭设计，前后端完全开放，不会遮挡镜头拍摄视角与背面的显示屏，安装后可正常查看屏幕拍摄参数、操作背部的功能按键，顶部的边框预留了相机快门按键的操作缺口，无需拆下支架即可快速启停录制。框架的边角位置做了加厚处理，在相机意外跌落时，加厚的边角可先于相机接触碰撞面，形成防护缓冲区，降低相机受冲击损坏的概率。设计过程中优先考虑了户外使用的可靠性，整体结构无易损的薄壁弹片结构，所有受力部位的壁厚都做了等强度校核，日常使用中不会因为反复拆装、颠簸振动出现结构断裂的问题，同时框架的对称式设计也降低了加工制造的难度，无论是采用注塑量产还是3D打印打样，都能快速获得精度合格的成品。实际使用中，这款支架可适配绝大多数第三方GOPRO拓展配件，底部的安装孔位与通用运动相机底座的孔位完全兼容，无需额外转接即可实现快装快拆，在骑行、滑雪、冲浪等不同运动场景下，只需更换底部的搭载底座即可完成不同载体的安装切换，无需调整支架与相机的装配状态，大幅提升了场景切换的效率。
