FOX RACING品牌标识立体造型结构设计

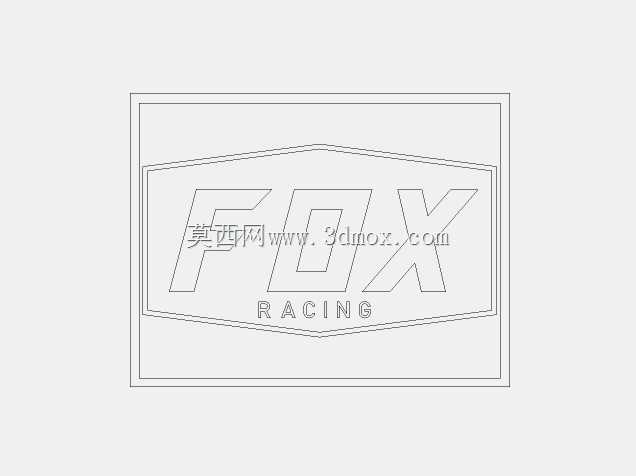

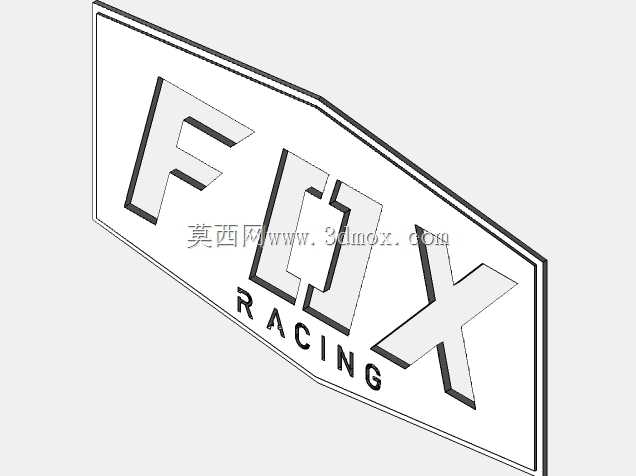

这款立体标识结构主要面向越野赛车、改装机车、户外竞速装备的外观装饰场景，可直接安装在赛车车头护板、改装车侧裙、越野头盔外壳、赛事周边装备的硬质基材表面，作为品牌视觉识别的核心载体，替代传统平面印刷贴纸，解决平面标识易磨损、易脱落、视觉冲击力弱的问题。从结构设计逻辑来看，整体采用带切角的盾形外轮廓基底，基底边缘做了等宽的凸起包边处理，包边高度控制在3mm左右，既能够强化标识的轮廓边界感，也能在安装时为粘接层提供侧边防护，避免边缘粘接剂受外力剐蹭起翘。标识核心的FOX字母采用分层立体结构，字母本体相对于基底平面的凸起高度为8mm，字母侧边做了15度的拔模斜度，既方便加工脱模，也能在不同光线角度下形成自然的明暗层次，强化立体视觉效果。字母下方的RACING字样采用相对低矮的凸起结构，凸起高度为2mm，与主字母形成高低错落的视觉层级，避免所有元素处于同一平面导致的视觉平淡感。

在安装边界设计上，整体标识的外轮廓最大宽度控制在180mm，最大高度控制在100mm，整体厚度不超过12mm，这个尺寸区间既能够保证在赛车护板、头盔曲面等常见安装位置有足够的展示面积，也不会因为尺寸过大超出安装面的曲率适配范围，安装时无需对安装基材做额外的裁切修改。基底背面设计为全平面结构，没有多余的凸起卡扣，适配3M双面胶粘接、结构胶粘接两种主流安装方式，针对金属基材安装场景，也可在基底四个边角预留直径2mm的沉头安装孔位，方便采用螺丝紧固的方式安装，适配不同的安装工况需求。

从实际使用的功能特性来看，立体结构的标识相比平面贴纸有更强的抗剐蹭能力，字母和基底的边角都做了R0.5mm的圆角处理，不会出现尖锐边角在高速行驶中产生风噪、或者剐蹭后掉漆的问题。结构设计时充分考虑了户外使用的环境适应性，所有凸起结构的连接处都做了圆角过渡，没有直角积灰的死角，日常清洁时可以直接用高压水枪冲洗，不会在结构缝隙中积存泥沙。标识的整体壁厚控制在2.5mm，既保证了结构强度，在受到低速飞石撞击时不会出现断裂变形，也不会因为壁厚过大导致整体重量过高，安装在头盔等对重量敏感的部件上时，不会额外增加过多负载，影响佩戴平衡。

在建模过程中，首先根据品牌视觉规范绘制平面轮廓线，确定外盾形的切角角度、字母的字重比例、辅助文字的字间距参数，之后通过拉伸凸台生成基础立体结构，再对所有凸起特征的侧边做拔模处理，对所有棱角做倒圆角优化，最后校验整体的壁厚均匀性，避免出现壁厚突变导致的加工缩痕问题。针对曲面安装场景，还可以将基底背面做随形适配的曲面偏移处理，保证安装时基底与安装面的贴合间隙不超过0.2mm，避免粘接后出现缝隙进水、积尘的问题。整个结构没有复杂的内部腔体，加工适配性强，既可以采用亚克力、金属板材雕刻加工，也可以采用注塑、3D打印的方式批量生产，不同加工工艺下都能保证结构的一致性，不需要对模型做额外的工艺调整。
