圣克鲁斯品牌立体标识三维结构设计

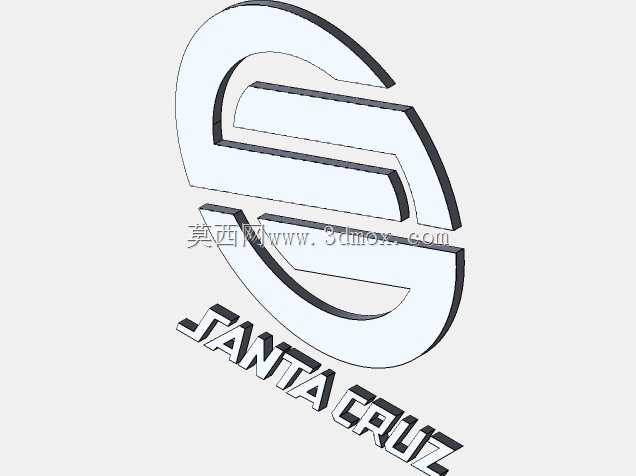

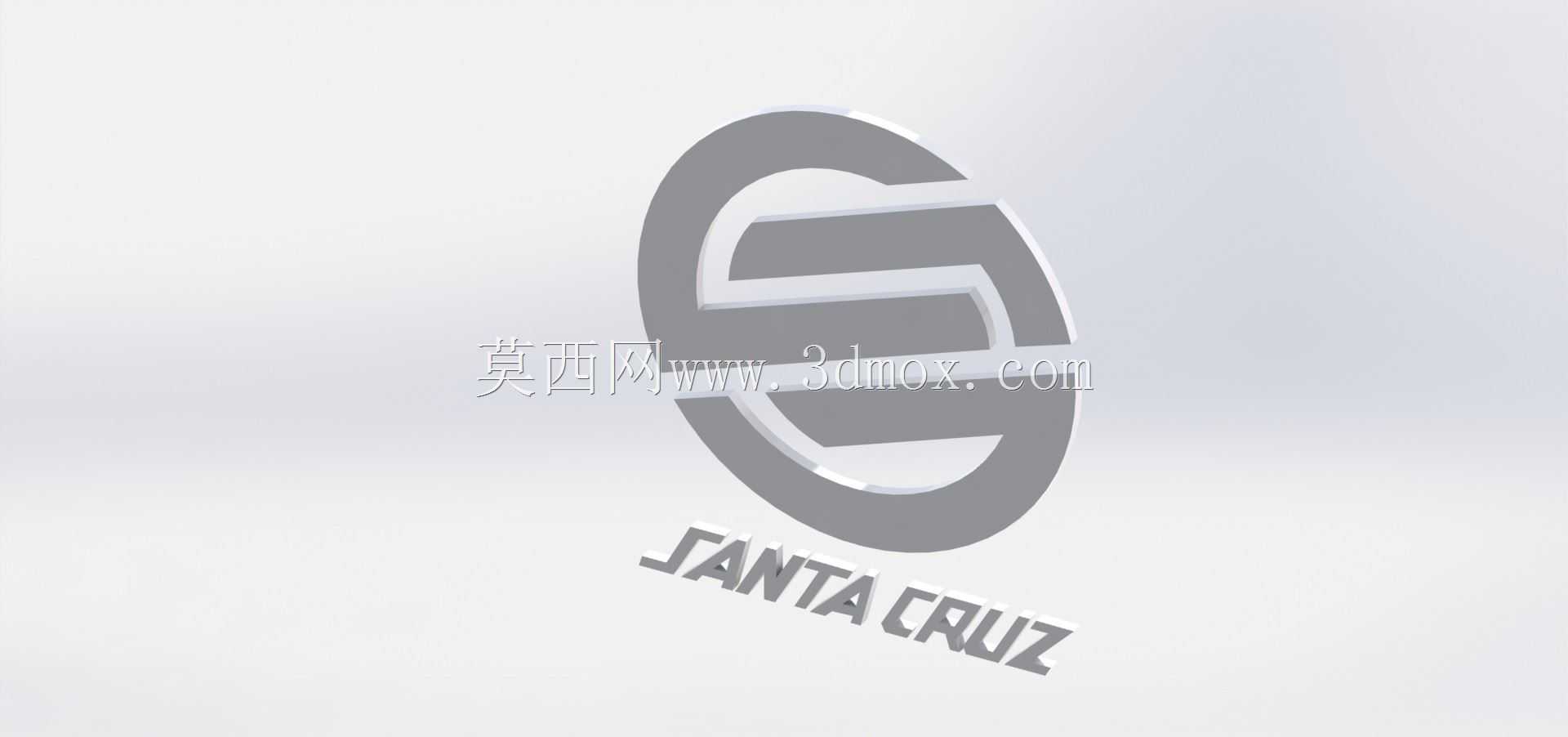

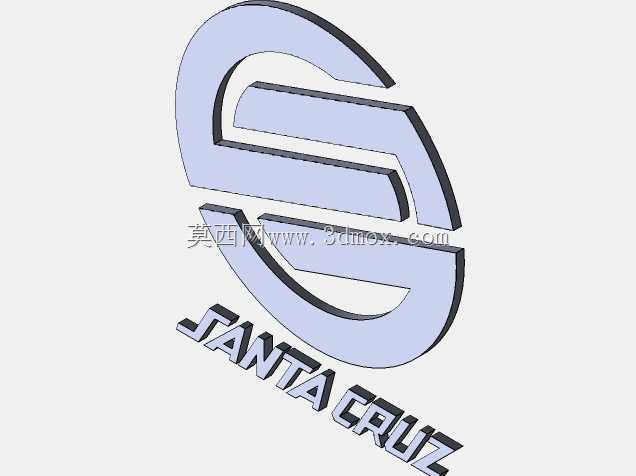

　　该立体标识结构的设计，首先围绕品牌视觉识别的落地需求展开，在户外品牌展示、门店门头标识、产品配套铭牌、展会展陈布置等场景中，这类带立体厚度的标识相比平面印刷标识，拥有更强的视觉层次感与光影表现力，能在不同光照角度下形成自然的明暗分界，强化受众对品牌符号的记忆点。从结构设计逻辑来看，整个标识采用一体化曲面过渡设计，外轮廓的环形结构与内部穿插的S形造型做了等厚处理，所有棱边均做了R角圆弧过渡，既避免了尖锐边角在安装、运输过程中造成的磕碰损伤，也能让表面喷涂、覆膜等后处理工序的漆面附着更均匀，减少直角位置的积漆、流挂缺陷。标识下方的文字造型与上方图形部分做了嵌入式定位结构，两者的拼接位置预留了0.15mm的安装配合间隙，

　　既可以采用结构胶粘接固定，也能在背部加装隐藏式螺柱实现可拆卸安装，适配不同的安装基面需求。在安装边界的尺寸考量上，该标识的整体厚度控制在12mm，背部为全平面结构，可直接贴合在金属墙面、亚克力背板、木质展架等多种平整基面上，不需要额外做基面找平处理；图形部分的外轮廓最大外接圆直径可根据实际使用场景做等比例缩放，缩放过程中所有结构的壁厚、圆角参数保持比例联动，不会出现薄壁结构强度不足、圆角过小导致加工断刀的问题。针对不同的加工工艺适配性，设计阶段就做了结构冗余考量：如果采用亚克力切割粘接工艺，所有分层切面均为垂直于安装面的平面，不需要复杂的五轴加工即可完成拼接；如果采用金属冲压、注塑成型工艺，标识的所有立面均做了1.5度的拔模斜度，

　　脱模方向垂直于背部安装平面，不会出现倒扣结构，不需要额外设计抽芯滑块，能有效降低模具开发成本。在实际使用场景中，这类立体标识常配套安装在品牌周边产品、线下门店形象墙、户外赛事展示牌等位置，设计时特意将背部安装面做了微磨砂处理，提升粘接时的胶水附着力，避免长期户外使用后出现起翘、脱落的问题；标识正面的高光面与侧面的哑光面做了分区结构设计，后处理时可以直接在不同面做不同的表面效果，不需要额外做遮蔽工序，能大幅缩短后期加工的工时。从结构强度角度来看，内部S形造型与外环形结构的连接位置做了加厚处理，连接位置的壁厚比标识主体壁厚厚2mm，即使是采用较薄的板材加工，也不会在搬运、安装过程中出现连接位置断裂的问题；整个标识没有细小的悬空结构，

　　所有造型部分均与背部安装平面有直接的结构连接，长期使用不会出现结构变形、边角下垂的情况。针对户外使用的场景，设计时在标识的下边缘位置预留了隐形的排水斜面，雨水落在标识表面后会顺着斜面自然流下，不会在结构缝隙处积水，避免长期积水造成的粘接层失效、金属材质锈蚀等问题。
