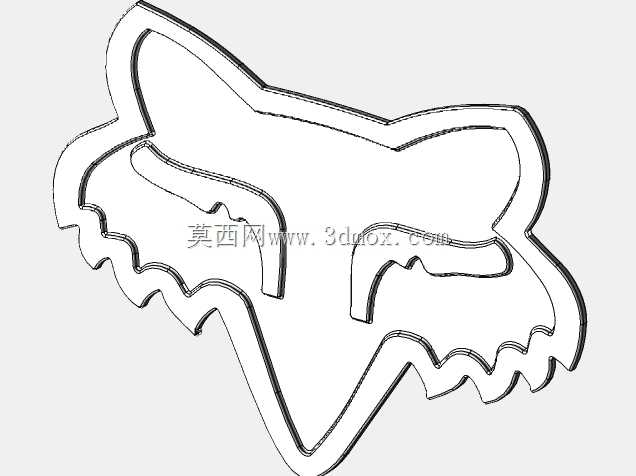

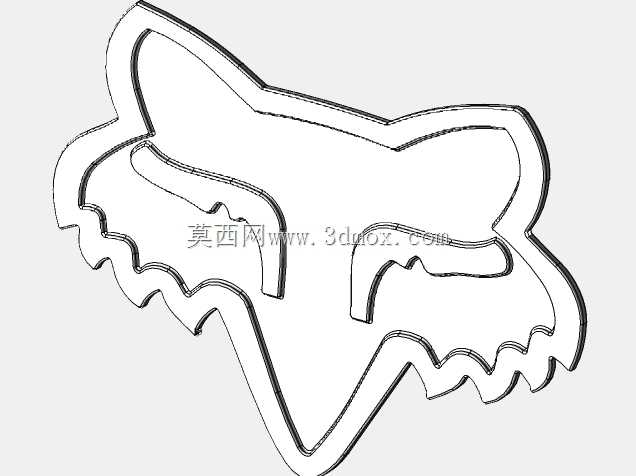

狐狸头轮廓线切割加工造型设计

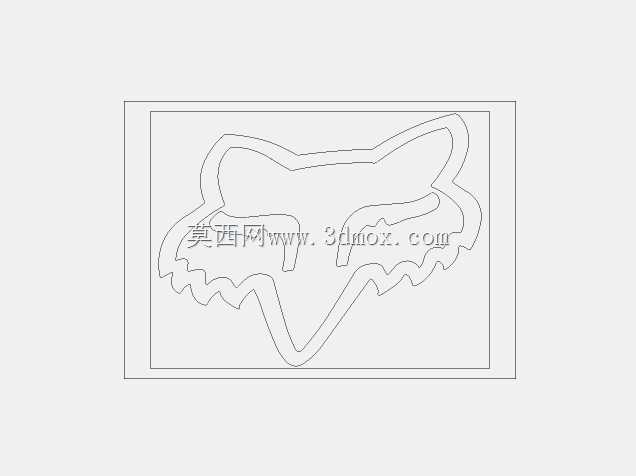

　　这套狐狸头轮廓造型，最初是为户外越野装备的品牌标识装饰件开发的线切割加工数模，最早的需求来自改装车厂的车身装饰贴配套金属标生产，后续也延伸应用到文创金属书签、户外装备铭牌、家居铁艺装饰挂件的加工场景中。做这个造型的时候，最先敲定的是外轮廓的流畅度，毕竟线切割加工走丝路径不能有突兀的锐角折角，不然很容易在加工时出现断丝、拐角过烧的问题，所以在勾勒狐狸头部的耳廓、吻部、下颌鬃毛轮廓的时候，特意把所有转角都做了R0.3以上的圆角过渡，既保留了狐狸头灵动的形态特征，又适配快走丝、慢走丝以及激光切割的加工工艺要求，不需要后续做大量的边角打磨工序。从安装边界来看，整个轮廓的外框是规整的矩形，长宽比例控制在1.2:1，不管是做嵌入式的铭牌安装，

　　还是平面粘贴的装饰件，都能很好适配常规的安装基面，不会出现异形轮廓难以定位的问题；轮廓线条的宽度统一设置为1.2mm，这个尺寸是经过多轮加工验证的，用1mm厚度的不锈钢板、铝板或者亚克力板切割的时候，不会因为线条过窄出现切割后变形断裂的问题，也不会因为线条过宽显得造型臃肿，丢失狐狸头的灵动质感。在设计思路上，没有做多余的内部镂空结构，整个造型完全靠外轮廓的线条变化来呈现狐狸的形态：竖起的耳廓做了微微前倾的弧度调整，还原狐狸警觉时的耳部姿态；吻部的线条收窄但没有做尖锐的端点，避免加工和安装时出现划伤风险；下颌部分的鬃毛轮廓用连续的波浪曲线表现，既还原了毛发的蓬松感，又让整个轮廓的下半部分有足够的结构强度，

　　不会因为细长悬伸结构在运输安装时出现弯折。实际应用中，这个造型可以直接导入线切割、激光切割的编程软件生成走刀路径，不需要额外做工艺补正，针对不同的加工材料，只需要调整对应的切割参数即可，比如切割3mm厚度的冷轧板做铁艺装饰的时候，可以把轮廓偏移量设置为0.1mm补偿割缝宽度，切割1mm厚度的黄铜板做金属书签的时候，偏移量调整到0.05mm就能保证成品尺寸和设计值偏差在0.02mm以内。另外这个造型的外框矩形边界，也方便排版的时候做阵列排布，在整板材料上加工多个工件的时候能最大化提升材料利用率，减少边角料浪费，比如在12202440mm的标准板材上排版，单工件占用的矩形单元尺寸是120100mm，算上割缝和排版间距，

　　整板可以加工出近200个工件，材料利用率能达到85%以上，对于批量加工的场景来说能有效控制生产成本。考虑到不同场景的安装需求，造型的轮廓线条没有做封闭区域的冗余设计，如果需要做螺丝固定安装，可以在耳廓或者矩形外框的边角位置自行添加安装孔位，不会破坏整体的造型完整性；如果是做粘贴式安装，整个轮廓的背面是完整的平面，不需要做额外的基面处理就能贴合背胶，安装操作非常简便。在建模的时候，所有曲线都用样条曲线拟合后做了曲率梳检查，确保整个轮廓的曲率变化连续，没有出现曲率反向的拐点，不管是后续做冲压成型的凹凸标识，还是做雕刻加工的浮雕路径，都能直接复用这个轮廓线作为基础参考，不需要重新描线调整。针对户外使用的场景，这个轮廓的所有外露边都是连续顺滑的，后续做喷塑、阳极氧化或者喷漆表面处理的时候，不会出现积液、挂漆的死角，能有效提升表面处理的成品合格率，减少后续的修整工作量。
