圆形镂空130DB标识牌结构设计

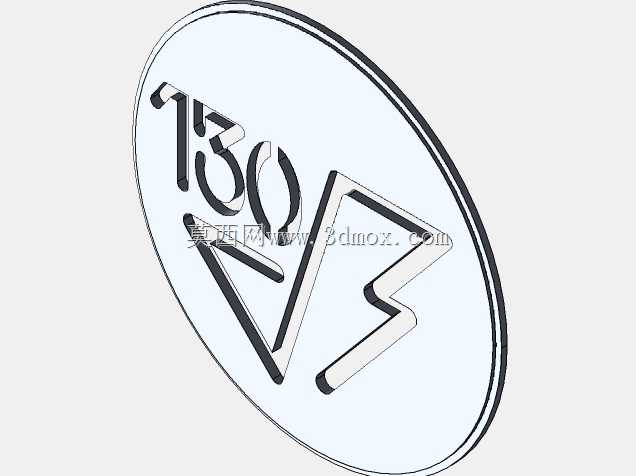

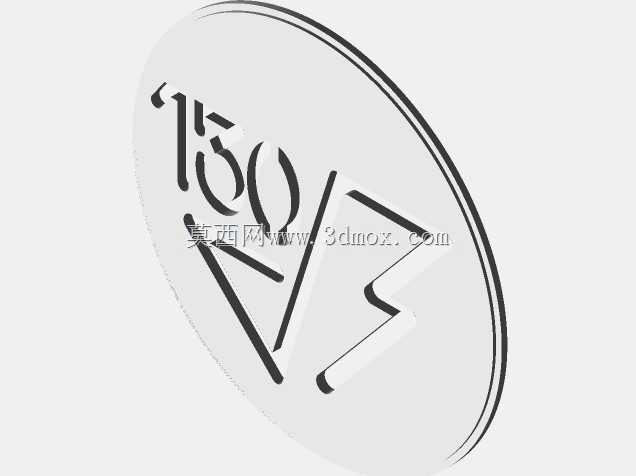

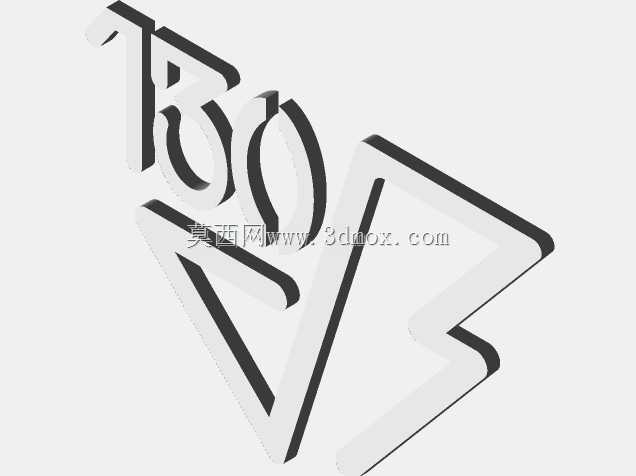

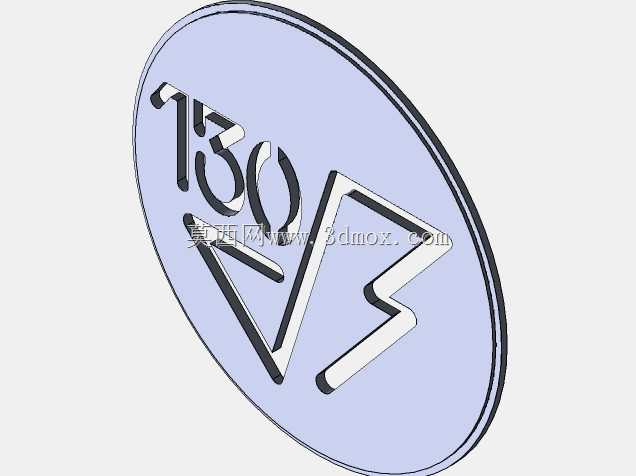

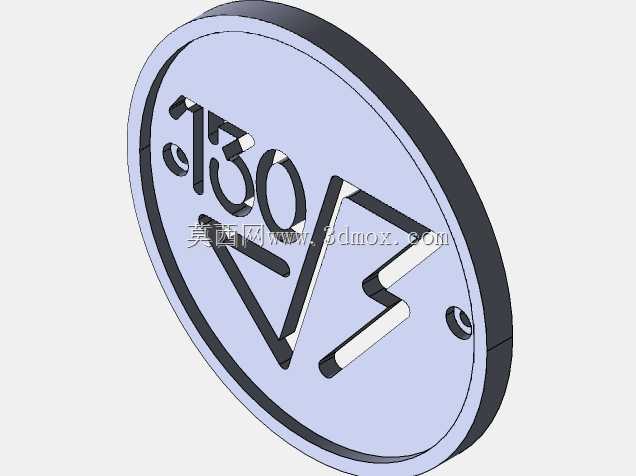

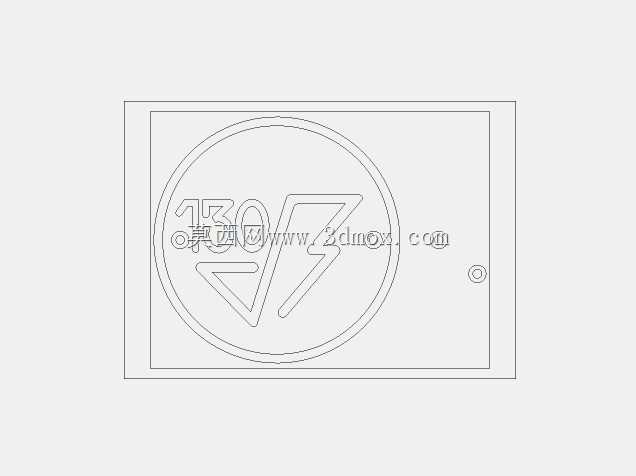

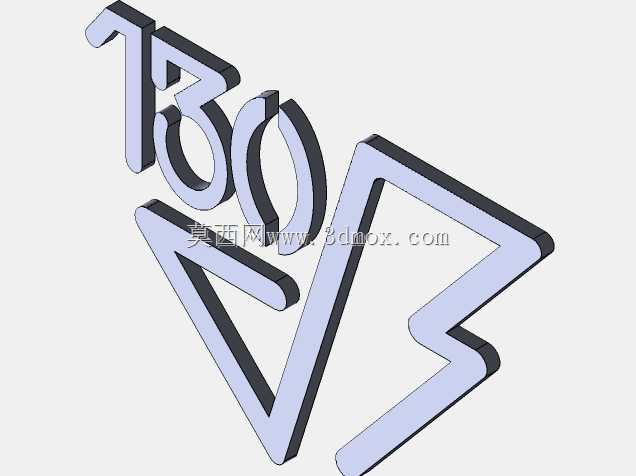

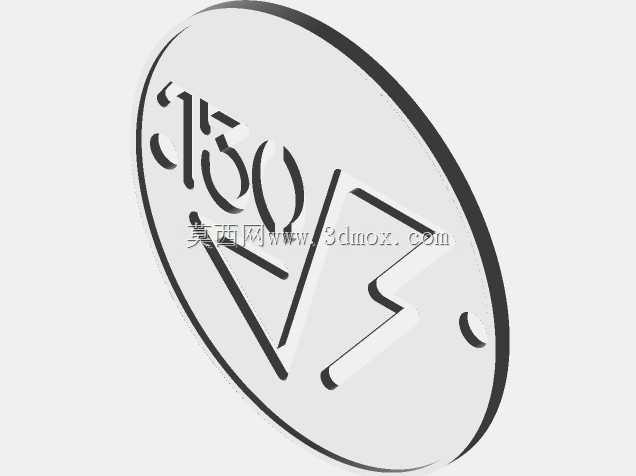

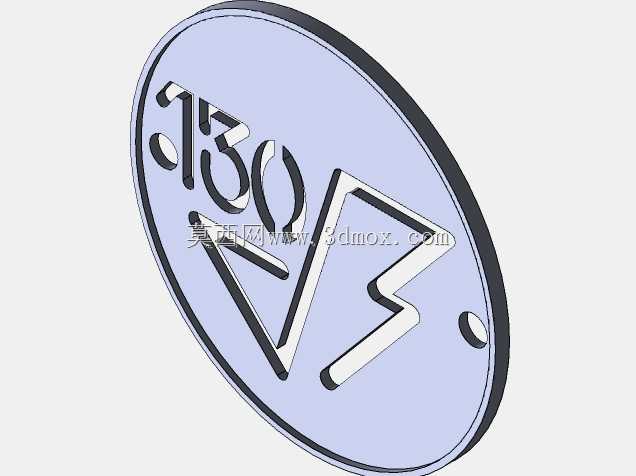

这款圆形镂空标识件主要应用于工业设备的分贝警示场景，常见于动力车间、空压站、风机房等高噪声作业区域的设备本体或周边防护栏安装位，用来明确标注区域噪声等级达到130分贝，提醒进入该区域的作业人员及时佩戴护耳防护用具，避免长期暴露在高噪声环境下造成听力损伤。从结构设计来看，整体采用薄型圆盘式构型，边缘做了等厚度的围边强化处理，既提升了整体结构刚性，避免薄板件在运输、安装过程中出现弯折变形，也让标识件安装后更具立体质感，区别于普通平面印刷标牌。盘面的字符采用贯通式镂空加工设计，字符笔画的宽度经过反复校核，既保证镂空后字符的识别清晰度，不会因为笔画过窄导致加工时出现断连、毛刺超差的问题，也不会因为笔画过宽影响整体盘面的布局协调性，镂空的设计还能降低风阻，在户外设备或者通风管道旁安装时，不会因为强风冲击导致标识件变形甚至脱落。盘体两侧对称设置了沉头安装孔，安装孔的位置距离圆盘边缘的尺寸经过匹配计算，适配常规的M4沉头螺丝安装，安装后螺丝头部完全沉入孔位内，不会突出盘面影响整体外观，也能避免螺丝突出部位剐蹭过往人员或者设备管线。设计过程中首先明确了标识的核心识别需求，优先保证130DB字样以及配套的警示图形在常规作业视距下的识别度，字符的高度按照人眼识别距离公式做了匹配，满足3米外清晰识别的要求，同时镂空结构的间隙尺寸控制在合理范围，避免镂空缝隙过大积存灰尘、杂物，长期使用后遮挡字符影响识别效果。整体厚度控制在5mm以内，既满足金属板材冲压或者激光切割加工的工艺要求，也不会因为厚度过大增加不必要的材料成本，安装时可以直接贴附在设备金属外壳、混凝土墙面或者防护栏的扁钢表面，不需要额外预留过多的安装间隙。围边的高度控制在3mm，采用一体折弯或者铣削加工成型，和盘面主体连接无锐角，所有边缘都做了R0.5的倒角处理，避免安装和维护过程中划伤作业人员。在实际使用场景中，这类镂空标识牌相比传统的不干胶贴纸、喷绘标识，耐候性更强，不管是设备运行时的持续振动、车间内的油污附着，还是户外环境的日晒雨淋，都不会出现字符脱落、褪色的问题，长期使用的维护成本极低。镂空的结构还可以配合背光安装，在低光照的车间环境或者夜间作业场景下，在标识件后方加装小型LED光源，光线透过镂空字符透出，能进一步提升标识的醒目程度，即使在照明条件不佳的区域也能清晰传递警示信息。设计时还考虑了不同加工工艺的适配性，不管是采用不锈钢板材激光切割后折弯围边，还是采用铝合金压铸一体成型，或者采用工程塑料注塑加工，现有结构都能直接适配，不需要额外做结构调整，不同材质的选型可以对应不同的使用环境，比如有腐蚀介质的化工车间可以选用304不锈钢材质，室内干燥环境可以选用ABS塑料降低成本，户外长期使用可以选用铝合金做阳极氧化处理提升耐候性。安装孔的孔距按照通用的安装规范设置，和市面上常规的设备标识安装位尺寸完全兼容，替换老旧标识时不需要重新在设备或者墙面上打孔，直接利用原有安装孔位就能完成固定，大幅降低现场安装的工作量。盘面的字符布局做了重心校准，130DB字样和下方的警示图形整体位于圆盘的视觉中心位置，不会因为布局偏移导致视觉上的歪斜感，即使安装时存在微小的角度偏差，整体视觉上也不会有明显的违和感。镂空字符的转角处都做了小圆角过渡，避免激光切割或者冲压加工时在转角处出现应力集中，导致标识件受外力冲击时从转角位置开裂，提升整体结构的抗冲击性能，在设备存在持续振动的安装场景下，也不会因为长期振动疲劳出现结构损坏。
