快装式环形管夹夹持固定结构件

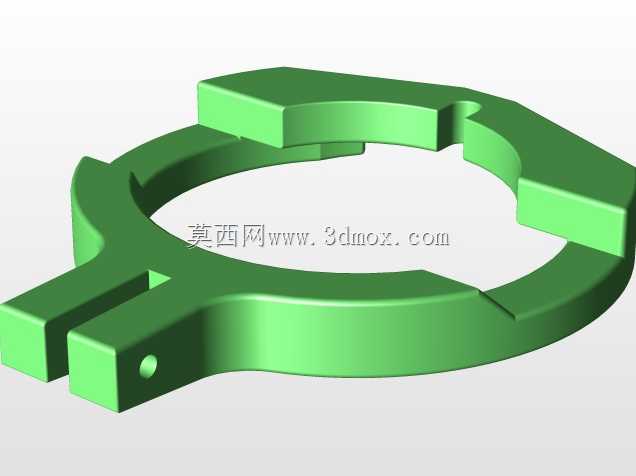

　　在流体输送管路布设、小型气动系统搭建、实验台气路排布这类现场施工场景里，这类环形夹持结构件的使用频率一直很高，很多现场装配的师傅都遇到过管路固定件拆装麻烦、夹持力不足导致管路移位的问题，这款快开式的环形夹件就是针对这类痛点做的结构优化。从结构上看，它采用了开口C型环的主体构型，环体内壁做了等径圆弧面，和被夹持的圆管外壁可以实现面接触，相比点接触的卡扣结构，接触面积提升后能有效分散夹持应力，避免薄壁管路被夹变形，也能在设备运行产生小幅振动时，保持足够的静摩擦力，防止管路沿轴向窜动。环体上分布的三个凸台结构并不是冗余设计，其中两个对称分布在环体开口侧的凸台是受力支撑位，当夹件卡入安装座的卡槽后，这两个凸台会和卡槽的定位面贴合，

　　限制夹件自身的周向转动，剩下的一个带分叉结构的凸台是锁紧受力端，上面预留的小孔是用来穿装锁紧销或者快拆螺丝的，不需要把整个紧固件完全拧下来就能实现夹件的开合，在狭小的设备内部空间里操作时，能大幅减少装配动作的幅度，不用预留太大的操作空间。设计的时候首先要确定的就是环体的内径尺寸，这个尺寸直接决定了能适配的管路外径，公差带要选过渡配合的区间，间隙太大夹持时会出现旷量，间隙太小又会导致卡装困难，甚至刮伤管路外壁的防护层。环体的壁厚是根据夹持力需求核算的，材质如果选用常用的PA66加玻纤材质，壁厚控制在3到5毫米就能满足常规6到12毫米外径管路的夹持需求，不会因为长期受力出现蠕变松弛。开口处的开合间隙要控制在合理范围，间隙太小的话，

　　卡装管路时需要掰开的幅度太大，容易导致环体根部出现应力集中断裂，间隙太大又会在锁紧后出现环体闭合不严的问题，影响夹持稳定性。分叉式的锁紧端结构是这个设计的巧思所在，两个平行的叉臂在穿装锁紧件时能自动找正，不会出现单臂受力导致的偏载，叉臂上的安装孔做了沉台设计，锁紧螺丝的头部可以完全沉入沉台内，不会突出表面刮碰周边的其他管线或者零部件。这类夹件的安装边界也很明确，它不需要配套复杂的安装底座，只要在设备的安装板上冲切出对应宽度的卡槽，就能直接把夹件卡入固定，卡槽的深度要和环体外侧的定位凸台高度匹配，保证卡入后夹件的环体中心和预设的管路走向中心重合，避免管路安装后出现别劲的情况。在气动设备的气路排布场景里，

　　这类夹件可以把PU气管整齐固定在设备框架上，避免设备运行时气管来回晃动和其他运动部件发生摩擦破损；在小型液压站的油路布设中，换成金属材质的同结构夹件，还能固定低压的液压油管，吸收管路里油液脉动产生的小幅振动；甚至在弱电布线的场景里，它也能用来固定束好的网线、信号线，相比传统的扎带，它可以重复拆装，后期维护线路的时候不需要剪断更换，能降低维护的物料成本。做三维建模的时候，要特别注意环体内壁和凸台衔接位置的圆角处理，这些位置如果做直角过渡，注塑生产的时候会出现应力集中，长期使用容易开裂，圆角半径控制在0.5到1毫米之间，既能保证结构强度，也不会影响和安装座的贴合精度。另外环体的开合位置做了小的倒角导向，卡装管路的时候可以顺着倒角顺利滑入环体内，不需要刻意对准，能提升现场装配的效率。很多新手设计这类夹持件的时候容易忽略环体的开合弹性，把环体设计成完全刚性的结构，实际装配的时候根本掰不开，或者掰开后直接断裂，这个结构在环体和三个凸台的衔接位置都做了局部的减薄处理，相当于给环体预留了弹性变形的空间，开合的时候变形集中在这些减薄区域，不会导致整体结构的损坏，同时又能保证锁紧后环体有足够的抱紧力。
