梯式电缆敷设电托盘结构设计

　　在工业厂区配电、数据中心布线、商业建筑电气竖井、大型设备机组线缆排布场景中，梯式电托盘是承担大直径动力电缆、多回路控制电缆承载与敷设的核心构件，相比槽式封闭桥架，其开放式梯边结构更利于高负载电缆运行过程中的热量散出，同时能大幅降低线缆敷设后的后期检修、线路增容的操作难度，在大跨度、重载荷的线缆敷设路径中应用占比极高。

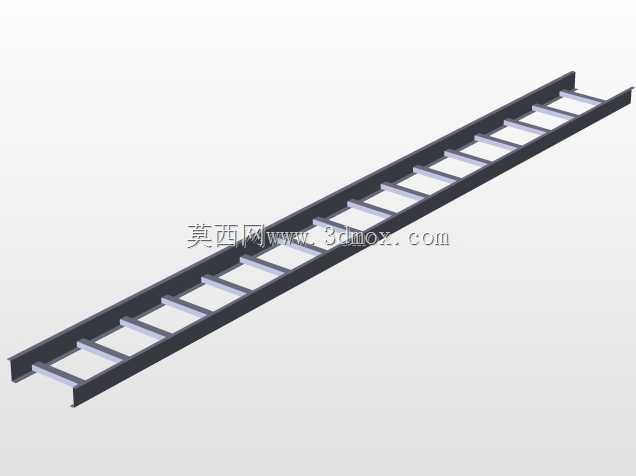

　　这款梯式电托盘采用双侧梯边搭配等距横撑的结构形式，整体为长条状梯架构型，两侧梯边采用冷弯成型的槽型截面，相比等厚度平板结构，槽型截面在同等材料用量下具备更高的抗弯截面模量，能够在跨距较大的安装场景下降低结构挠度，避免长期承重出现梯架变形、横撑脱焊的问题。横撑沿梯架长度方向等距排布，间距匹配常规动力电缆的弯曲半径与承重需求，既能够为电缆提供连续的支撑面，避免电缆局部悬空出现外皮磨损、线芯受力的问题，也不会因为横撑过密造成材料浪费、增加整体构件重量。

　　从设计逻辑来看，这款电托盘的结构优先考虑了现场安装的适配性，双侧梯边的平直度公差控制在安装允许范围内，能够实现多段梯架的直线拼接，拼接处无需额外做大量的校正工作，横撑与梯边的连接位置采用贴合式焊接结构，连接位置无突出的焊瘤、毛刺，避免敷设电缆时划伤电缆外护套。整体结构无多余的装饰性设计，所有结构特征都服务于承重、安装、线缆防护的核心需求，梯边外侧预留的安装面能够直接搭配托臂、吊架等安装配件，适配吊装、壁装、竖井内垂直固定等多种安装方式。

　　在尺寸边界上，这款电托盘的截面高度为3.25英寸，内部净宽12英寸，对应的安装边界需要在敷设路径上预留足够的横向与竖向空间，横向空间需要大于梯架整体宽度，预留出两侧固定配件的安装操作空间，竖向空间需要满足电缆敷设后的弯曲半径要求，尤其是在转弯、上下爬坡的路径节点，需要匹配对应规格的弯通、三通配件，保证线缆排布的曲率符合电气施工规范。梯架的长度方向可以根据现场安装跨距需求进行裁切，裁切后的断面需要做钝化处理，避免尖锐边角划伤施工人员与线缆外皮。

　　实际使用过程中，这种开放式的梯式电托盘可以直接观察到所有线缆的排布状态，日常巡检时能够快速发现线缆外皮破损、接头过热等隐患，相比封闭槽式桥架，不需要掀开盖板就能完成大部分巡检工作，运维效率提升明显。同时，开放式结构不会积聚线缆运行产生的热量，在大电流动力电缆敷设场景下，能够降低电缆因为散热不良导致的载流量折减，提升线缆的实际输电能力，也能减少热量积聚带来的消防隐患。横撑的排布间距经过优化，既能够支撑不同直径的电缆，避免电缆在横撑之间出现过大的垂度，也能保证线缆固定扎带的操作空间，施工时可以直接将电缆通过扎带固定在横撑上，完成线缆的分层、分回路排布，避免不同回路的线缆相互缠绕干扰。

　　在结构强度设计上，这款电托盘的承重能力匹配常规工业场景的电缆敷设载荷，均匀载荷下的挠度控制在规范允许范围内，能够满足普通工业环境下的室内、有遮蔽室外场景的使用需求，梯边的结构设计也能够承受一定的侧向冲击，避免施工过程中碰撞导致梯架变形。整体结构没有复杂的异形曲面，加工工艺性好，适合批量冷弯、焊接成型，加工过程中材料利用率高，不需要复杂的成型模具，能够有效控制生产制造成本，同时安装过程中不需要特殊的专用工具，常规的切割、钻孔、紧固工具就能完成现场的拼接与固定，适配大部分电气施工队伍的作业习惯。
