多工位集成式工业加工执行作业装置

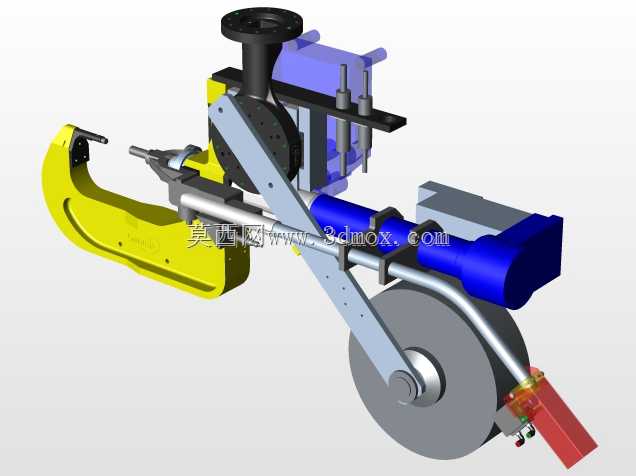

　　这套集成式作业执行装置，主要面向汽车白车身焊装、金属板材铆接、型材打磨去毛刺这类多工序连续作业的产线场景，可直接搭载在六轴工业机器人末端法兰，替代传统单工位作业头，减少产线换型时的末端执行器更换频次，压缩单工位作业的辅助等待时长。从结构布局来看，装置采用分功能模块同轴集成的设计思路，最左侧的C型钳体是铆压/压装作业单元，钳口开口尺寸适配常见的0.5-3mm厚度冷轧钢板搭接边，钳体采用高韧性铸钢材质，作业时可承受最大80kN的压装反力，不会出现钳口张口变形的问题，钳体末端预留了标准压头安装位，可根据铆点规格、压装零件尺寸快速更换适配压头，无需拆解整个钳体结构。中部的摆臂连接结构承担整个装置的载荷传递作用，

　　摆臂采用6061铝合金一体铣削成型，在保证结构刚性的前提下尽可能降低整体自重，避免搭载在小负载机器人上时超出额定负载阈值，摆臂上预留的多组安装孔位，可根据作业需求调整各功能模块的相对安装角度，适配不同作业面的空间避让需求。下方的轮式打磨单元采用径向浮动设计，打磨轮接触工件时可自适应补偿10mm范围内的轮廓误差，避免刚性接触导致的打磨过切或者打磨不到位的问题，打磨轮驱动单元采用集成式气动马达布局，气源接口直接预留于装置后侧的阀岛安装位旁，减少气管走线的弯折半径，避免长期往复摆动时气管出现疲劳破损。装置最上方的法兰连接座采用标准ISO 9409-1-100-6-M8机器人末端接口，可直接适配主流负载20kg以上的六轴工业机器人，

　　无需额外制作转接法兰，法兰座内部预留了走线空腔，所有气动管路、信号线缆均可从空腔内穿行至后侧阀岛，避免线缆外露在作业区域被工件剐蹭破损。装置后侧的阀岛安装位可集成8路气动控制阀组，分别控制铆压单元的进给、打磨单元的启停、浮动机构的锁止，所有阀组的信号接口统一集成在一个多针航空插头上，与机器人端的信号输出端直连即可完成接线，无需逐根对线接线，大幅降低现场安装调试的工时消耗。在安装边界方面，装置整体收拢状态下的最大回转半径为320mm，可进入开口尺寸350mm以上的腔体内部作业，适配汽车车身内腔、型材框架内部这类狭窄空间的加工作业需求，各功能模块切换时的摆角范围控制在0-120度之间，切换过程中不会与周边工装、夹具产生运动干涉。

　　设计阶段针对各模块的运动轨迹做了完整的干涉校验，铆压单元伸出作业时，打磨单元处于抬升避让位，不会与工件表面产生剐蹭；打磨单元下压作业时，C型钳体处于后侧收回位，不会干扰打磨轮的走刀路径。整套装置的管线排布全部采用内置式设计，外部无裸露的拖链与管线，长期在有焊接飞溅、金属粉尘的作业环境下使用时，不会出现管线被飞溅烫损、粉尘进入管线接头导致的气路堵塞问题。各运动副位置均采用防尘密封设计，润滑脂填充在密封腔内部，日常维护仅需每3000作业小时补充一次润滑脂即可，无需频繁拆解保养。在实际产线应用中，这套装置可替代原来的铆接作业头、打磨作业头两套末端执行器，单条产线可减少一台机器人的投入成本，同时减少换型时间约15秒/件，对于节拍要求较高的大批量连续生产产线，长期运行的效率提升效果十分明显。针对不同行业的作业需求，各功能模块还可做适配性调整，比如将C型钳体更换为焊枪夹持模块，即可实现焊接+打磨的复合作业；将打磨轮更换为涂胶喷嘴模块，即可实现压装+涂胶的工序集成，整体结构的拓展性较强，可覆盖多数金属加工产线的末端复合作业需求。
