便携式C型框架气动压接工装结构

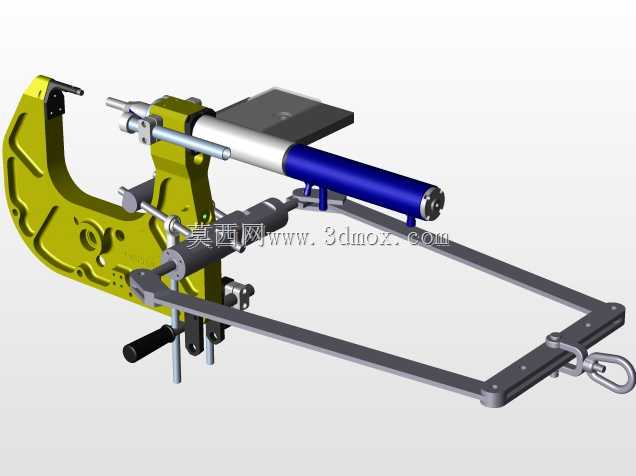

　　这套C型开口框架的气动压接结构，主要面向航空航天薄壁构件装配、汽车白车身补铆、钣金维修现场的零散压合作业场景，区别于固定工位的大型压装设备，其整体采用开式C型喉口设计，作业时无需从构件端部套入，可直接从侧面卡入待加工位置，适配封闭型材、框肋结构上的零散铆钉压接、小规格衬套压入、薄板点压连接工序，在飞机蒙皮补铆、改装车现场钣金加工、电力金具压接等无法移动工件到固定设备旁的作业场景中，能大幅降低工件转运、装夹的辅助工时。从功能实现逻辑来看，整套结构以气动缸作为压接动力输出源，蓝色缸筒部分为标准气动执行元件，通过活塞杆前端的压头与C型架下端的支撑砧座形成对向压合力，相比手动压接钳，其输出压力稳定，不会出现人工施力不均导致的铆钉歪斜、

　　压接不到位问题，同时搭配的手动控制阀可实现点动压合，操作人员可根据压接过程中的反馈随时调整压入行程，避免过压损伤工件基体。C型架主体采用高强度铸钢材质，在喉口深度范围内可保证满载荷下的形变量控制在0.1mm以内，避免压接过程中架体张口导致压头与砧座错位，架体侧面设置的多组调节导轨，可根据不同压接件的厚度调整砧座的伸出长度，适配0-60mm厚度范围内的构件压接作业，无需额外更换垫块。前端的压头接口采用标准快换结构，可根据作业需求更换平压头、铆钉压头、衬套压入头等不同工作端头，单套工装可覆盖多种压接工序需求。手持操作部分的框架采用矩形钢管弯折成型，末端设置的吊环可搭配平衡器使用，在流水线旁作业时可将工装悬吊，

　　减轻操作人员长时间持握的负重，框架上的防滑握把位置经过人机工程校核，操作人员持握时手腕处于自然顺直状态，长时间作业不易产生疲劳。设计过程中优先考虑了现场作业的容错性，C型喉口的开口边缘做了大倒角导向，作业时卡入工件无需精准对位，轻微偏差即可顺着倒角滑入正确压接位置；气动管路全部内嵌在架体的安装槽内，避免现场作业时管路被工件勾挂导致的破损、漏气问题；所有外露的销轴、调节部件都加装了防松脱卡簧，在频繁移动、震动的作业环境下不会出现零件脱落遗失的问题。安装边界方面，整套工装闭合状态下的最大外廓尺寸控制在800mm长度范围内，喉口深度达到220mm，可深入到框型构件内部200mm位置完成压接，压头与砧座的同轴度在全行程范围内保持在0.

　　05mm以内，保证压接时受力均匀，不会出现偏载压伤工件表面的情况。气动接口采用标准快插接头，适配车间常规0.6-0.8MPa的压缩空气气源，无需额外配置增压设备即可输出足够的压接力，在0.7MPa气源压力下可输出最大8kN的压合力，满足直径5mm以下铝铆钉、3mm以下钢铆钉的压接需求，以及小尺寸过盈配合衬套的压装作业。架体上预留的刻度尺标识，可帮助操作人员快速调整压接行程，针对不同长度的铆钉、不同压入深度的衬套，可提前设定行程限位，避免每次作业反复调整试压，提升批量作业的一致性。不同于固定式压装机的刚性安装要求，这套工装无需固定基础，操作人员可手持移动到任意作业位置，对于大型构件的现场装配、维修作业来说，能省去大量工件拆卸、转运的流程，尤其适合多品种小批量的生产场景，以及外场维修作业的需求。结构上的受力路径经过优化，压接时的反作用力直接通过C型架本体传导，手持框架部分不承受主要压接力，操作人员仅需扶住工装保持位置即可，不会受到反作用力的冲击，作业安全性更高。
