自冲铆接伺服压装执行机构结构设计

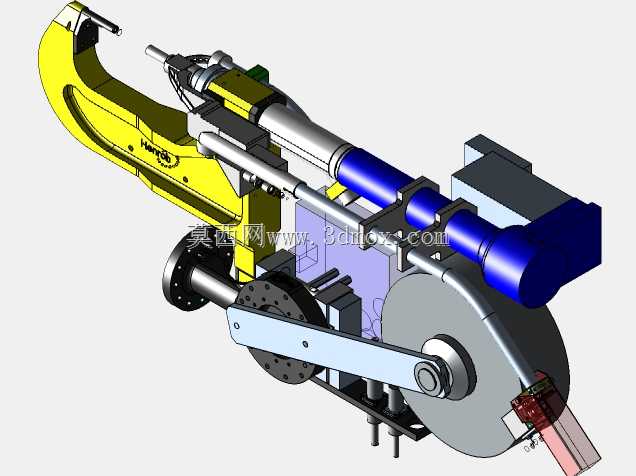

　　这套C型结构的压装执行机构，主要面向车身轻量化连接、钣金件铆接、异种材料叠层压合的产线工位场景，在汽车白车身焊装线、家电钣金装配线、铝合金型材加工工位都有广泛适配空间，尤其适合传统点焊无法胜任的铝-钢异种材料连接、非金属夹层板材连接工序，能在不预先打孔的前提下完成板材的机械互锁连接，连接点静强度、疲劳强度表现优于常规点焊，且作业过程无热变形、无飞溅，适配洁净车间的装配要求。从结构布局来看，C型钳体作为核心承载构件，采用开式悬臂设计，喉深尺寸根据常规工位覆盖范围设定，能够避让待加工工件的侧边结构，满足不同幅面板材的伸入作业需求，钳体本身采用高强度铸钢材质做拓扑优化，在保证刚性的前提下削减非承载区域的材料厚度，

　　避免压接作业时钳口张开量超差影响铆接成型质量。驱动端采用伺服电缸搭配增力缸的组合结构，日常空行程阶段伺服电缸带动冲头快速进给，缩短作业空程时间，临近压接工位时增力缸介入输出大吨位压合力，既保证了压接过程的压力可控，又能兼顾作业节拍，冲头的进给行程设置了多段位置反馈，通过内置的位移传感器实时采集冲头下压量，配合压力传感器的数值反馈，能够精准控制铆接过程的成型参数，避免欠压、过压导致的连接失效。执行端的铆接模座采用快换式结构设计，不同规格的铆接冲头、下模可以通过锁紧销快速更换，无需拆解整个执行端结构，适配不同厚度、不同材质板材的铆接需求，模座本身设置了同轴度调整结构，能够补偿安装过程中的位置偏差，保证冲头与下模的同轴度控制在公差范围内，

　　避免铆接过程中冲头偏载磨损。整套机构的安装接口设置在钳体背部的安装法兰上，法兰面加工有定位销孔与螺栓连接孔，能够直接适配工业机器人末端、固定式工装台架、龙门移动模组的安装需求，安装时以法兰定位面为基准，能够快速完成整套执行机构的精度校准，不需要额外做复杂的位置调试。管线布局采用侧置式拖链容纳结构，驱动气管、伺服线缆、传感器信号线全部集成在钳体侧面的走线槽内，避免作业过程中线缆与待加工工件、周边工装发生干涉，同时线缆的弯曲半径做了冗余设计，满足机器人末端频繁姿态调整时的线缆弯折寿命要求。从实际作业逻辑来看，整套机构下压过程分为三个阶段：首先是快速进给阶段，冲头以较高速度靠近待铆接板材表面，接触板材后切换为低速探测阶段，

　　通过压力阈值判断板材是否到位、是否存在叠层偏差，确认位置无误后进入高压压接阶段，增力缸输出额定压力推动冲头完成铆钉刺穿板材、铆钉腿扩张成型的全过程，压接到位后保持压力数秒再快速回程，整个过程的位移、压力曲线可以实时上传至产线控制系统，方便做质量追溯与参数优化。钳体开口侧设置了防护挡板结构，避免压接过程中可能出现的铆钉飞溅、碎屑飞出问题，同时在钳口位置设置了工件检测传感器，只有待加工工件完全到位、手部等异物离开作业区域时设备才会启动压接动作，满足产线的安全防护要求。整套结构的运动部件全部做了耐磨处理，冲头导向套采用自润滑铜套材质，长期往复作业不需要频繁加注润滑脂，铰接位置的销轴采用淬火处理，表面硬度满足高频次作业的耐磨要求，日常维护仅需要定期检查冲头磨损情况、紧固件是否松动即可，维护成本较低。
