立式单头焊接作业专用设备结构设计

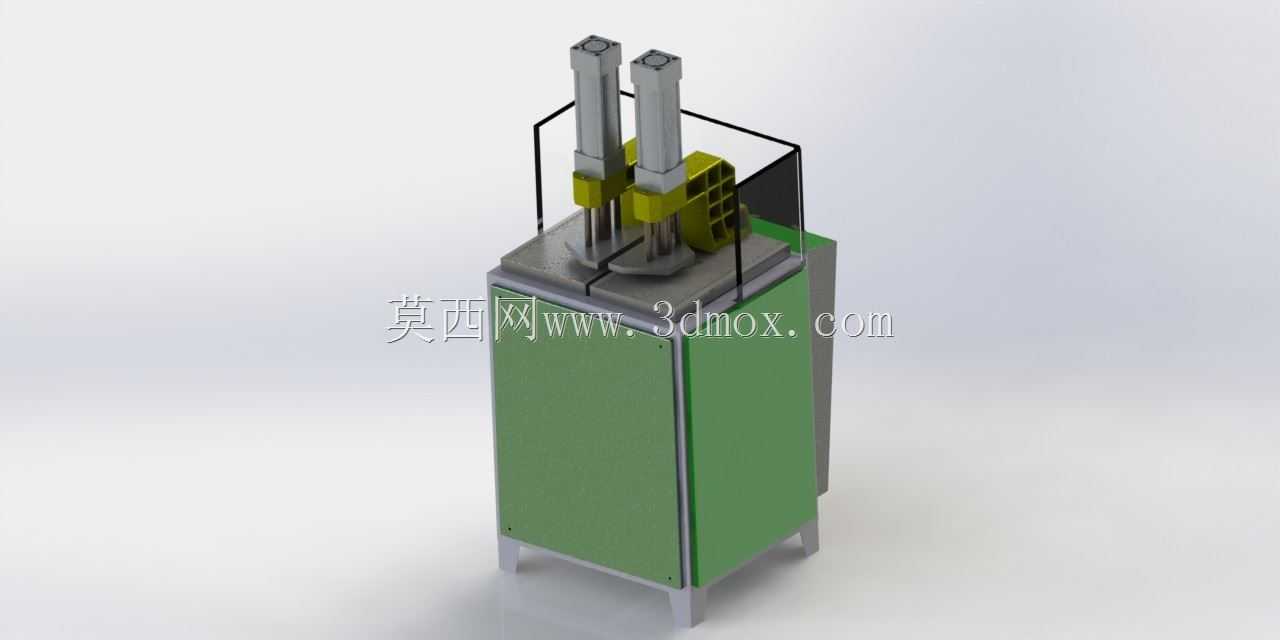

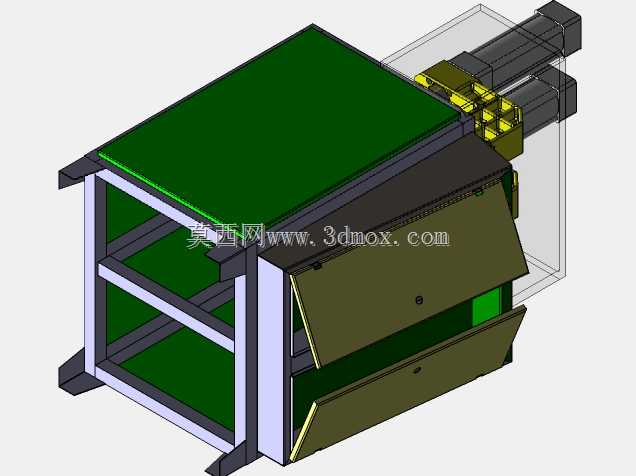

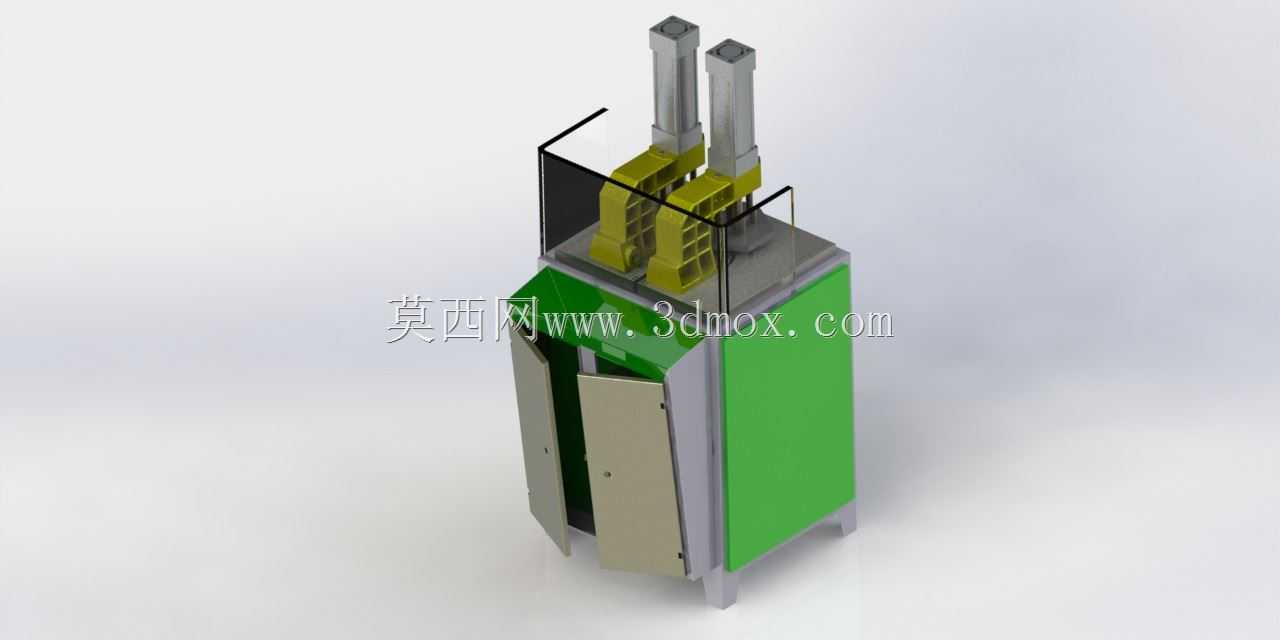

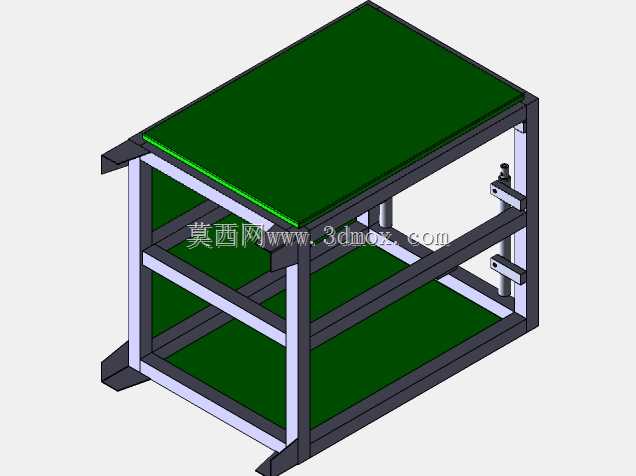

　　这款单头焊接设备的结构设计，首先围绕中小批量金属工件的定点焊接作业场景展开，常见于五金制品加工、小型金属结构件生产、汽配小零件焊接等车间工位，适配单人单机的作业模式，可完成碳钢、不锈钢等常见金属材质的搭接、角接焊缝成型作业，相比多头焊接设备，单头结构的作业灵活性更强，可适配小批量多品种的焊接生产需求，换型调整的成本更低。从功能布局来看，设备上部设置双组立式驱动执行组件，搭配黄色防护结构的焊接执行端安装位，可根据实际焊接工艺需求更换对应的焊枪、点焊头或者超声波焊接执行模块，上部的黑色挡边结构为焊接防护挡板安装位，可阻挡焊接过程中产生的飞溅、弧光外溢，降低作业过程中的职业伤害风险。设备主体采用立式柜式机架结构，下部柜体采用双开门设计，左侧为浅灰色钣金柜门，右侧为绿色封板结构，柜体内部预留了电气控制元件、气动管路、焊接电源模块的安装空间，底部设置四个可调式支撑脚，可在不平整的车间地面上调整设备水平度，保证上部焊接工位的平面度误差控制在合理范围内，避免因机架倾斜导致的焊接对位偏差。设计过程中，首先考虑了作业人员的操作高度，上部焊接工位的高度设置符合人体站立作业的舒适区间，操作人员无需过度弯腰或者抬臂即可完成工件的上下料与对位操作，降低长时间作业的疲劳感。机架主体采用方通焊接框架作为承重基础，外部覆盖1.5mm厚度的冷轧钣金门板，兼顾结构刚性与设备轻量化需求，框架焊接后经过时效处理消除内应力，再进行机加工保证安装面的平面度，

　　避免后续使用过程中出现机架变形导致的焊接精度下降问题。上部的执行组件安装板采用加厚钢板加工，预留了多组安装孔位，可适配不同行程的气缸、伺服电缸作为焊接加压的动力源，满足不同厚度工件的焊接压力需求。设备的安装边界方面，整体占地面积控制在0.5平方米以内，长度方向尺寸约650mm，宽度方向约550mm，高度方向约1600mm，可直接放置在标准车间工作台旁，也可单独落地安装，不需要额外做地基固定，适配多数中小型加工车间的工位布局需求。气路与线路全部采用内藏式布线，从机架内部的走线槽排布到上部执行组件位置，外部无裸露管线，既避免车间作业过程中管线被工件剐蹭损坏，也能让设备外观更整洁，减少清洁维护的死角。下部柜门设置了简易锁具，

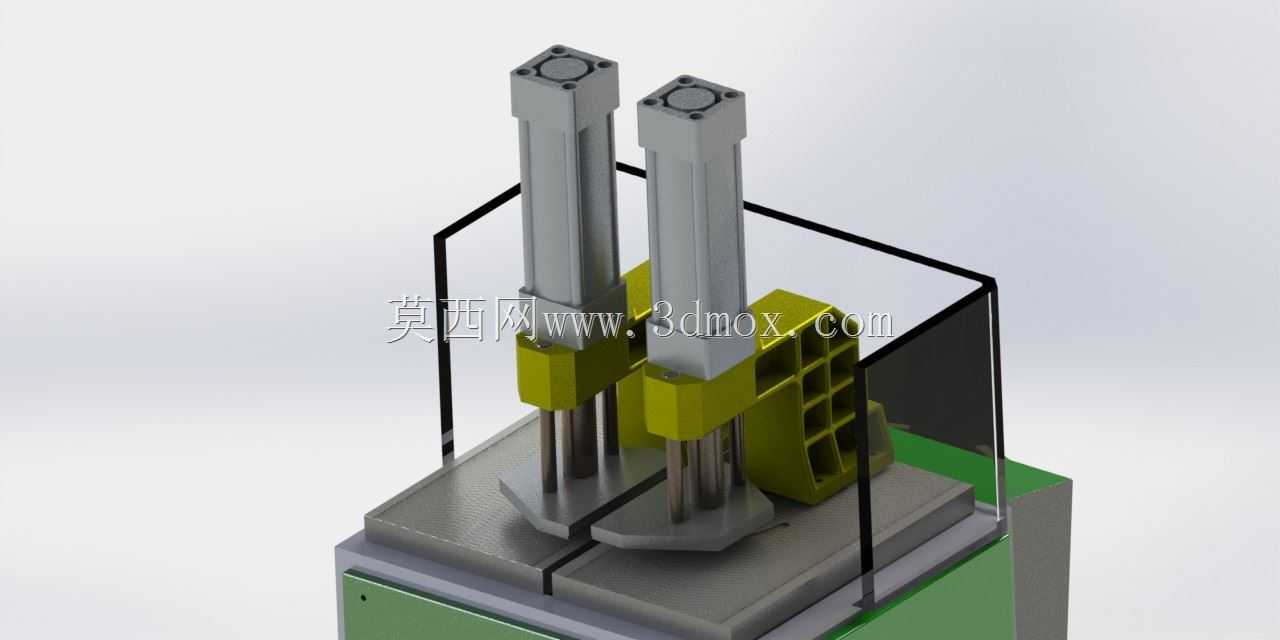

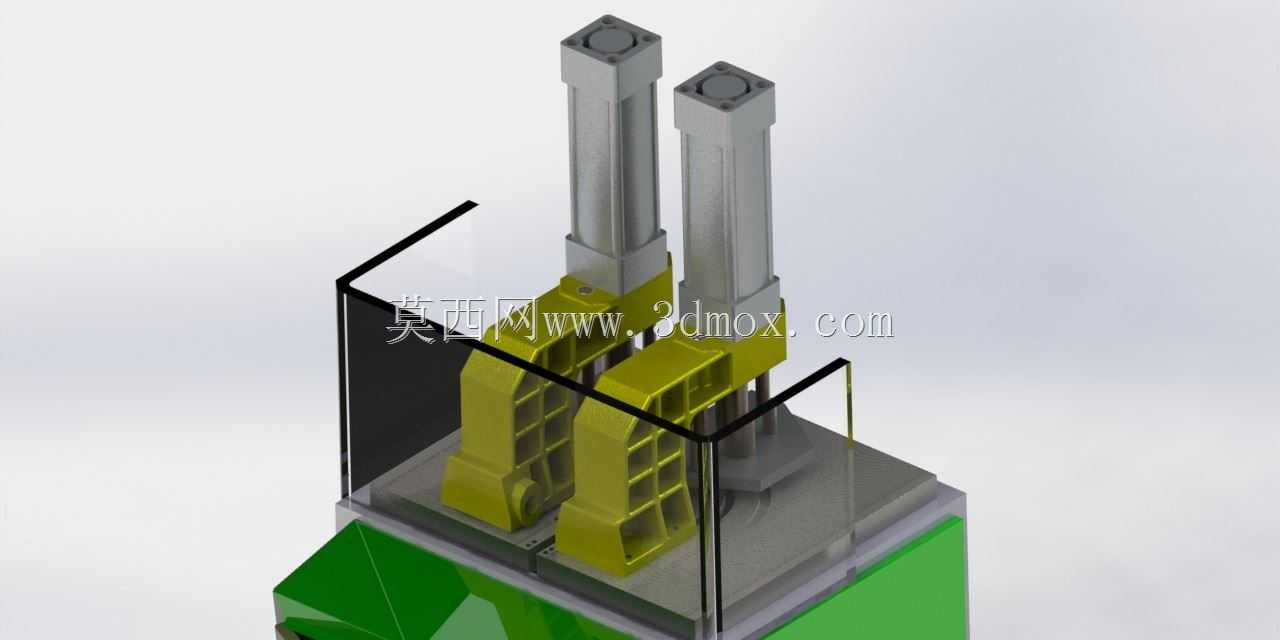

　　可避免非维护人员随意触碰内部的电气与气动元件，降低设备误操作导致的故障风险。在焊接作业的对位设计上，上部执行端的移动行程预留了足够的调节余量，可配合定制的工件夹具完成不同尺寸工件的焊接定位，设备前部预留了夹具安装的基准面，用户可根据自身加工的工件形状设计对应的快换夹具，实现不同产品的快速换产。设备顶部的两组立式驱动单元，可根据工艺需求选择单动或者联动模式，单动模式下可完成单点焊接作业，联动模式下可配合完成双点位同时焊接，提升对称工件的焊接效率。防护挡板采用透明防弧光亚克力材质，通过螺栓固定在上部框架的安装槽内，磨损后可快速更换，挡板高度可根据焊接工件的高度进行上下调整，保证防护范围覆盖焊接作业区域。设备的维护设计上，

　　所有气动元件的控制阀都设置在柜体内部的安装板上，预留了维护操作空间，日常检查气路密封性、更换电气元件时只需打开对应侧的柜门即可完成操作，不需要拆解设备主体框架。底部的支撑脚采用橡胶减震垫与可调螺杆结合的结构，既可以调整水平高度，也能缓冲焊接作业过程中产生的振动，降低振动对设备焊接精度的影响，同时避免振动传递到车间地面影响周边其他精密设备的正常作业。整体结构设计没有冗余的装饰部件，所有外部结构都兼顾功能需求与加工工艺性，钣金件全部采用折弯成型工艺，减少焊接工序，降低加工成本，同时提升钣金件的结构强度，门板与框架之间设置了密封胶条，可阻挡车间内的焊接粉尘进入柜体内部，延长内部电气元件的使用寿命。
