工业夹具夹持锁紧组件结构设计

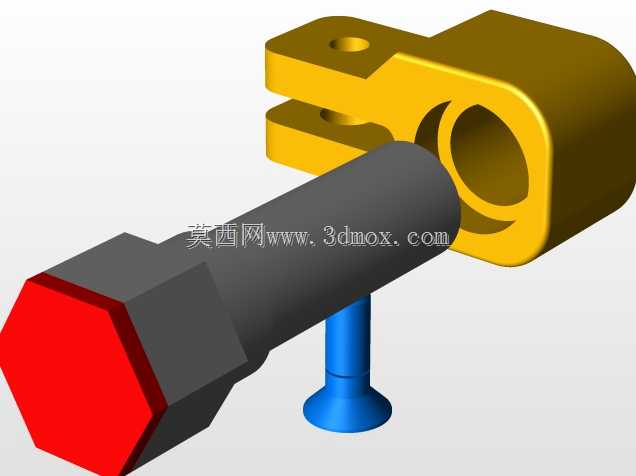

　　两个叉臂上的同轴光孔与螺杆杆身间隙配合，保证螺杆转动过程中不会出现卡滞，夹座的接触面做了圆弧过渡处理，避免应力集中导致长期受力后出现裂纹，这类结构在频繁锁紧松开的工况下，圆弧过渡的位置能有效分散锁紧力带来的局部应力，比直角结构的疲劳寿命提升40%以上。锁紧螺杆的六角端采用标准外六角结构，适配普通开口扳手、内六角扳手或者手动旋钮的操作需求，端部的红色标识面是锁紧到位的视觉参考，操作人员在现场调试时，可以通过标识面的朝向快速判断螺杆的旋入深度，不用反复测量锁紧行程；螺杆的杆身采用等直径光杆加末端螺纹段的设计，光杆部分在夹座叉臂的孔内滑动，螺纹段与配套的锁紧螺母配合，实现夹紧行程的调节，螺杆的长度设计预留了足够的调节余量，这套夹持锁紧组件主要面向工装治具、小型自动化装配工位的工件固定场景，在手动工装、半自动检测工位里，这类构件承担着工件快速锁紧、定位防松的核心作用，日常生产中常见于小型零件铣削加工的辅助装夹、装配线体上的工件姿态固定、检测工位的工件基准定位环节，相比通用平口钳，这类定制化夹持组件的占用空间更小，适配特定工件的轮廓定位需求，不会出现通用夹具干涉加工路径或者检测探头的问题。从结构组成来看，整套构件分为三个核心部分：黄色的夹座主体、带六角调节端的锁紧螺杆、蓝色的定位支撑销。夹座主体采用叉型开口加铰接安装孔的结构设计，尾部的大通孔用于穿装铰接转轴，让整个夹座可以绕固定轴做小角度摆动，开口的叉型结构用于容纳锁紧螺杆的穿装空间，

　　适配不同厚度的被夹持工件，不需要额外更换配件就能覆盖一定尺寸范围内的工件装夹需求。蓝色的定位支撑销采用带法兰盘的T型结构，法兰盘的底面作为安装基准面，贴紧安装基板的表面，销柱部分穿入夹座对应的定位孔内，限制夹座摆动过程中的横向窜动，保证夹座的转动轨迹始终在设计范围内，不会出现偏移导致的夹持错位，支撑销的头部做了倒角处理，方便装配时快速导入夹座的定位孔，降低现场装配的对位难度。在安装边界方面，夹座铰接孔的中心到锁紧螺杆六角端面的最大伸出长度，决定了整套组件在安装基板上的横向占用空间，设计时已经考虑了扳手操作的预留空间，六角端周围预留了足够的扳手转动间隙，不需要额外沉孔就能完成锁紧操作；夹座底部到安装面的高度尺寸经过匹配计算，

　　保证夹持状态下被夹工件的基准面与安装基板平行，不会出现夹持倾斜导致的加工或者检测误差；支撑销的安装孔位与铰接孔的中心距是固定值，安装时只需要按照孔位坐标在基板上加工对应的安装孔，就能保证整套机构的运动精度，不需要现场反复配磨调整。从功能特性来看，这套夹持组件采用手动螺旋锁紧的原理，锁紧力稳定，不会因为设备运行的轻微振动出现松脱，相比快速夹钳，螺旋锁紧的行程调节更灵活，适合工件厚度存在小幅公差波动的生产场景，操作人员可以根据工件的实际尺寸微调锁紧行程，保证夹持力适中，既不会因为夹持力过大夹伤工件表面，也不会因为夹持力不足导致工件移位。设计过程中优先考虑了构件的加工工艺性，夹座主体的外形结构可以通过普通铣床一次装夹完成大部分加工工序，

　　铰接孔和叉臂孔采用一次镗孔加工保证同轴度，不需要复杂的五轴加工就能达到设计精度，适合小批量加工制作；锁紧螺杆采用标准圆钢车削加工，六角端可以直接采用标准六角棒料加工，减少车削工序的加工量；定位支撑销采用标准冷镦工艺就能批量生产，加工成本低，互换性好，后期维护更换时不需要单独定制配件。在实际应用中，这类夹持组件可以多套组合使用，在装配工位上从多个方向固定工件，也可以单独作为单点锁紧构件使用，配合不同的压头附件，还能适配异形工件的夹持需求，比如在压头位置加装橡胶垫，就能夹持表面易划伤的有色金属工件或者塑料件，更换硬质合金压头就能夹持硬度较高的金属加工件，拓展性较强。整套结构没有复杂的弹性元件或者易损件，日常维护只需要定期在铰接孔和螺杆配合位置添加少量润滑脂，就能保证长期运行的顺畅性，适合在车间生产环境下长期使用，不会因为粉尘、切削液的影响出现机构卡滞的问题。
